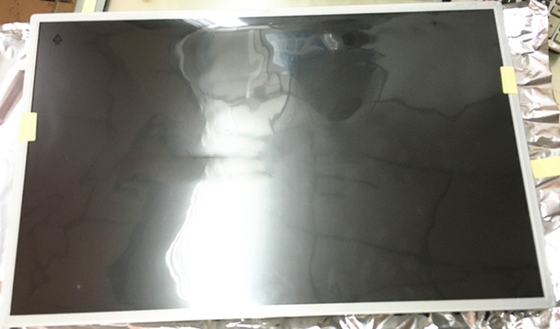

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 22.0" |
|---|---|---|---|
| Resolução: | 1680 (RGB) ×1050, WSXGA+ 90PPI | Luminância: | ² de 350 cd/m |
| ângulo de visão: | 89/89/89/89 (tipo) | Meio Ambiente: | Temperatura de funcionamento: 0 ~ 60 °C; Temperatura de armazenamento: -20 ~ 60 °C |
| Informações básicas: | Marca do painel | Modelo de painel | O número de veículos deve ser igual ou superior a: | |
|---|---|---|---|---|
| Tamanho diagonal | 22.0" | Aplicação | ||
| Tipo de painel | a-Si TFT-LCD, LCM | Modelo Alias | - | |
| Confiabilidade: | Temporário operacional. | 0 ~ 60 °C | Temperatura de armazenamento. | -20 ~ 60 °C |
| Características do pixel: | Formato de pixels | 1680 ((RGB) × 1050 [WSXGA+] | Pitch de ponto | 00,094 × 0,282 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.282 × 0,282 mm (H × V) [90PPI] | |
| Tamanho mecânico: | Área de exibição | 4730,76 × 296,1 mm (H × V) | Área de Bezel | 477.7 × 300.1 mm (H × V) |
| Esboço Dim. | 493.7 × 320,1 mm (H × V) | Profundidade do contorno | 10.9/16.35 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 1610 (H:V) | Estilo de forma | ||
| Furtos e Brackets: | Orifícios de montagem laterais (4-M3) na moldura esquerda e direita | |||
| Outras características: | Peso | TBD | Superfície | Antiglare (Haze 25%) |
| Informações Básicas: | Brilho | 350 cd/m2 (tipo) | Relação de contraste | 10001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 89/89/89/89 (tipo) | Modo óptico | HADS, normalmente preto, transmissor | |
| Direção de visualização | Simetria | Tempo de resposta | 25 (tipo) ((Tr+Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.307" Wy:0.326 | Números de cores | 16.7M (8-bit) |
| Temperatura da cor | 6846K | Uniformidade branca | 1.33 (máximo) 9 pontos | |
| 1931 Gamut de cores: | Relação NTSC | 77% | sRGB | 100% de cobertura |
| Adobe RGB | 80% de cobertura | DCI-P3 | 80% de cobertura | |
| Rec.2020 | 58% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características da luz de fundo: | Forma da lâmpada | - | Tipo de lâmpada | WLED | Tempo de vida | 30K ((min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | - | Posição | Tipo de luz de borda | |
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | Com LED Driver |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| STM | MS24049HJ | 1.25 mm | 9 pinos | 1 colher | ||
| Motorista elétrico: | Voltagem de entrada | 8/12/21V (min./tipo/máximo) | Input corrente | 1.47A (tipo) | ||
| Consumo | 17.68W (tipo) | |||||
| Sistema de sinal: | LVDS (2 ch, 8 bits) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 5.0V (tipo) | Input corrente | TBD | ||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| UJU | IS100-L30O-C23 | 10,0 mm | 30 pinos | 1 colher | LVDS-30P2C8B-160A | |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 473.76 ((W) × 296.1 ((H) mm, tamanho de contorno de 493.7 ((W) × 320.1 ((H) × 16.35 ((D) mm, tamanho de área de visualização de 477.7 ((W) × 300.1 ((H) mm, com tratamento de superfície de Antiglare (Haze 25%), peso líquido de TBD. Como um produto HADS, normalmente preto, LCM transmissor, EV220WPM-N10 pode fornecer 350 cd/m2 brilho de exibição 1000:1 relação de contraste transmissor, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria, e tempo de resposta de 25 (Typ.) ((Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 73% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 30K horasO EV220WPM-N10 utiliza o LVDS (2 ch, 8-bit) como sistema de entrada de sinal, que é conectado por 30 pinos de conector com tensão de alimentação de 5,0V (Typ.).
