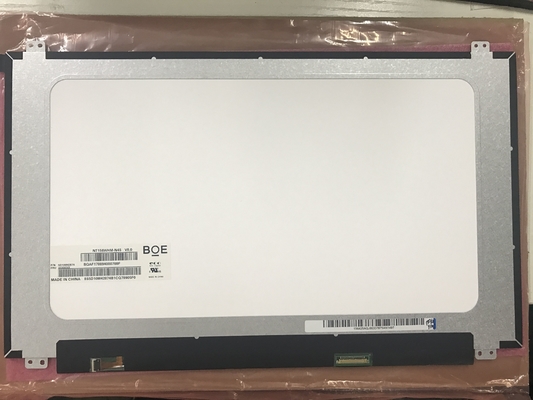

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 15,6” |
|---|---|---|---|
| Resolução: | 1366 ((RGB) × 768, WXGA 100PPI | Luminância: | ² de 220 Cd/m |
| Ângulo de visão: | 45/45/20/40 (tipo.) (CR≥10) | Max. Classificações: | Temperatura de armazenamento: -20 ~ 60 °C Temperatura de funcionamento: 0 ~ 50 °C |
| Informações Básicas: | Fabricante | Modelo de painel 1 Compatível | Tipo de painel | Nome falso |
|---|---|---|---|---|
| NT1a-N2 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Tamanho do painel: | 15.6 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1366 ((RGB) × 768, WXGA | Faixa Vertical RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 344.232×193.536 mm | - | 350.73×205,64 mm | 3.0/5.4 (tipo/máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:9 (W: H) | Tipo de paisagem | Especificado para a utilização em máquinas de fabricação de máquinas de fabricação | |
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 380 g (máximo) | Antiglare, revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 220 cd/m2 (tipo) | TN, normalmente branco, transmissor | 5001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 45/45/20/40 (tipo) | Às seis horas. | 12 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 45% | 63% | 47% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.54 (Max.) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 212/303mA (tipo/máximo) | 3.3V (tipo) | 0.7/1.0W (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | eDP (1 Linha), eDP1.2, HBR1 (2.7G/faixa) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSAK24025P30 | 1 colher | 0.5 mm | 30 pinos | A partir de 1 de janeiro de 2014: | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado inferior) | 4 cordas | 9S4P | 15K (min.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 20 mA (tipo) | 27.0V (máximo) | |||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Incluído na interface do sinal | Com LED Driver | ||||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| - | 5.0/12.0/21.0V (min./tipo/máximo) | 2.6W (máximo) | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 344.232 ((W) × 193.536 ((H) mm, tamanho de contorno de 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,com tratamento superficial de Antiglare, revestimento duro (3H), peso líquido de 380g (Max.), forma tipo de Slim (PCBA Bent, T≤3.0mm). Como um TN, Normalmente Branco, Produto LCM Transmissível, NT156WHM-N46 pode fornecer 220 cd/m2 de brilho de exibição 500:1 relação de contraste transmissor, ângulo de visão 45/45/20/40 (tipo) (CR≥10) (L/R/U/D), melhor direção de visão às 6 horas e tempo de resposta de 12 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K, também com desempenho de gama de cores 45% (NTSC).Este produto adotou o 9S4P WLED como sistema de iluminação de fundo, que foi colocado como tipo de luz de borda (lado inferior) e tem um tempo de vida útil de 15K horasNT156WHM-N46 utiliza o eDP (1 Lane) como sistema de entrada de sinal, que é conectado por 30 pinos Conector com tensão de alimentação de 3,3V (tipo)
