Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 12,1” |
|---|---|---|---|
| Resolução: | 1280 (RGB) ×800, WXGA 124PPI | Luminância: | ² de 500 cd/m |
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| O número de veículos deve ser o seguinte: | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho do painel: | 12.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1280 (RGB) × 800, WXGA | Faixa Vertical RGB | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 261.12 × 163,2 mm | 264.12 × 166,2 mm | 277.7×180,6 mm | 8.7±0,5 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem laterais (4-M2) na moldura esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | TBD | Antiglare (Haze 25%) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 500 cd/m2 (tipo) | ADS, normalmente preto, transmissor | 12001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 85/85/85/85 (tipo) | Simetria | 30 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 77% | 100% | 78% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.43 (tipo/máximo) ((9 pontos) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (min./tipo/máximo) | 3.3V (tipo) | 0.5/0.59/0.66W (min./tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | LVDS (1 ch, 6/8-bit) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| HRS | DF19G-20P-1H | 1 colher | 10,0 mm | 20 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado inferior) | 4 cordas | 12S4P | 50K (min.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| Capacidade de ar condicionado superior a 300 W | 38.4/39.6V (tipo/máximo) | 6.14/6.34W (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSA24038P6 | 1 colher | 1.25 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 620 mA (máximo) | 12±1,2 V | 7.45W (máximo) | ||||

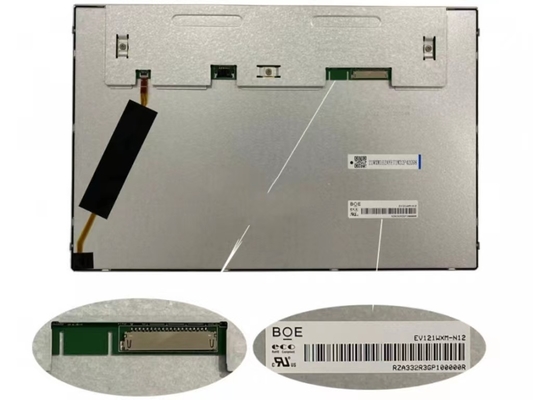

Os pixels são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 261.12 ((W) × 163.2 ((H) mm, tamanho de contorno de 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm, tamanho de área de visualização de 264.12 ((W) × 166.2(H) mm, com tratamento de superfície de Antiglare (Haze 25%), peso líquido de TBD. Como um ADS, normalmente preto, produto LCM transmissor, EV121WXM-N12 pode fornecer 500 cd/m2 brilho de exibição 1200:1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores 100% (sRGB).Este produto adotou 12S4P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado inferior) e têm um tempo de vida útil de 50K horasEV121WXM-N12 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V (tipo
