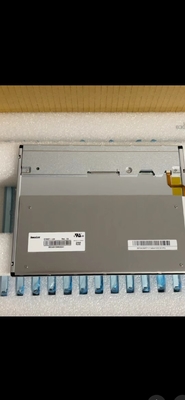

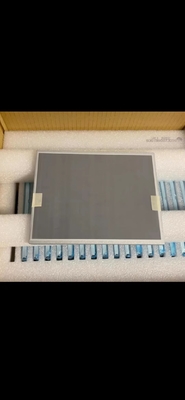

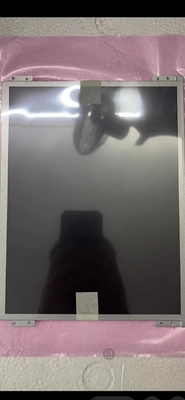

Detalhes do produto:
|
| Marca: | INNOLUX | Tamanho diagonal: | 10,4” |
|---|---|---|---|
| Resolução: | 1024 (RGB) ×768, XGA 123PPI | Luminância: | ² de 350 cd/m |
| Ângulo de visão: | 88/88/88/88 (tipo.) (CR≥10) | Max. Classificações: | Temperatura de armazenamento: -20 ~ 70 °C Temperatura de funcionamento: -20 ~ 70 °C |
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|
| G104X1-L03 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -20 ~ 70 °C | -20 ~ 70 °C |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 350 (tipo) | 88/88/88/88 (tipo) | 14/11 (tipo) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Simetria | Super MVA, normalmente preto, transmissor. | 1000: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 53% | 73% | 55% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 55% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação branca: | 1.40 (max.) ((5 pontos) | ||
| Tamanho do painel: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 1024 ((RGB) × 768 [XGA] | Faixa Vertical RGB | 0.2055×0.2055 [123PPI] | 0.0685 x 0.2055 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 238.6 ((H) × 175.8 ((V) | 6.0/7.97 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 4(H:V) | ||
| Instalação: | Orifícios de montagem da face (4-Ф2.8) na borda esquerda e direita | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 280 g (tipo) | - | Antiglare | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 30K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 26V (tipo) | ||||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | Com LED Driver | Conector | ||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| ACES | 91208-01001 | 10,0 mm | 10 pinos | 1 colher | ||
| Motorista elétrico: | Fornecimento de tensão | Fornecimento atual | Consumo de energia | |||
| 12.0±5.0V | 0.3/0.35A (tipo/máximo) | 3.1W (tipo) | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 570 ± 50 mA | 1.9W (tipo) | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| JAE | FI-XB30SRL-HF11 | 10,0 mm | 30 pinos | 1 colher | LVDS-30P1C8B-085A | |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 210.4 ((W) × 157.8 ((H) mm, tamanho de contorno de 238.6 ((W) × 175.8 ((H) × 7.97 ((D) mm, tamanho de área de visualização de 215.4 ((W) × 161.8 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de 280g (tipo). Como um produto LCM Super MVA, normalmente preto, transmissor, G104X1-L03 pode fornecer 350 cd/m2 de brilho de exibição 1000:1 relação de contraste transmissor, 88/88/88/88 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão em Simetria e tempo de resposta de 14/11 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.2M, também com desempenho de gama de cores de 53% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 30K horasO G104X1-L03 utiliza o LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 30 pinos de conector com tensão de alimentação de 3,3V (Typ.).
