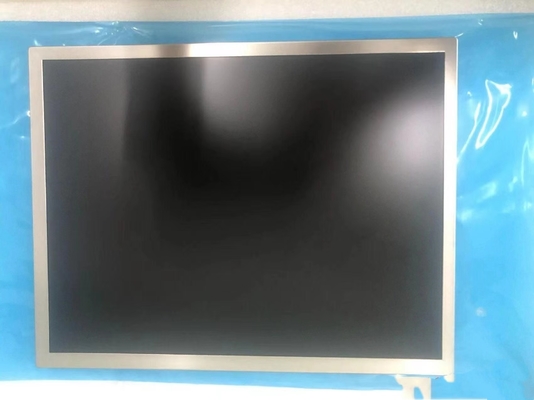

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 12,1” |
|---|---|---|---|
| Resolução: | 1024 (RGB) ×768, XGA 105PPI | Luminância: | 600 cd/m2 |
| Ângulo de visão: | 85/85/85/85 (tipo) | Meio Ambiente: | Temperatura de funcionamento: -20 ~ 85 °C; Temperatura de armazenamento: -30 ~ 85 °C |
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| AV121X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -20 ~ 85 °C | -30 ~ 85 °C |
| Tamanho da tela: | 12.1" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 1024 ((RGB) × 768, XGA | Faixa Vertical RGB | 0.080×0.240 mm | 0.240×0,240 mm [105PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 245.76×184,32 mm | 248.76×187,32 mm | 265.5 × 206,3 mm | 8/13.5 (tipo/máximo) mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| TBD | - | - | ||
| Furtos e Brackets: | Pólvora de montagem traseira | |||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 600 cd/m2 (min.) | ADS, normalmente preto, transmissor | 10001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Simetria | 85/85/85/85 (tipo) | 30 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 6789K | 16.2M (6-bit + FRC) | X:0.311; Y:0.310 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 69% | 92% | 71% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 71% | 51% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1.25/1.33 (tipo/máximo) (nove pontos) | ||
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 30K (min.) | 8S6P | 6 cordas | - | |
| WLED Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 24.0V (tipo) | 60 mA (tipo) | 80,64 ± 0,86 W | ||||
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| - Não, não. | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| IRISO | IMSA-9686S-10B-GF4N | 1 colher | 10 pinos | 0.5 mm | BLE-10PINS-AANCCCCCCN | |
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0V (tipo) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (tipo/máximo) | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| LVDS (1 ch, 8 bits) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| IRISO | IMSA-9686S-30B-GF4N | 1 colher | 30 pinos | 0.5 mm | ||

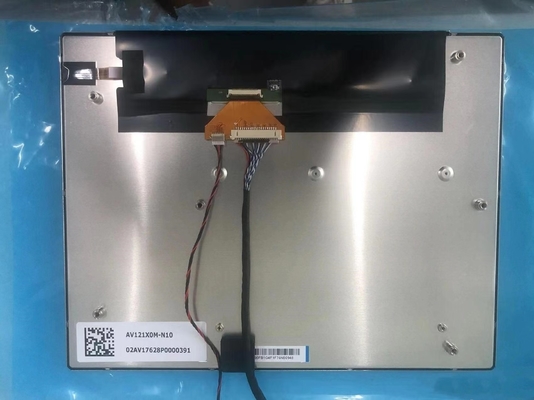

Os pixels são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 245.76 ((W) × 184.32 ((H) mm, tamanho de contorno de 265.5 ((W) × 206.3 ((H) × 13.5 ((D) mm, tamanho de área de visualização de 248.76 ((W) × 187.32(H) mm, peso líquido de TBD. Como um ADS, Normalmente Negro, Produto LCM Transmissor, AV121X0M-N10 pode fornecer 600 cd/m2 de brilho de exibição 1000: 1 relação de contraste transmissor, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 30 (Typ.) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits + FRC para cada ponto,apresentando assim uma paleta de 16.2M cores, também com desempenho de gama de cores 70% (NTSC).É adicionalmente necessário um controlador de luz de fundo externo. AV121X0M-N10 utiliza LVDS (1 ch, 8-bit) como sistema de entrada de sinal, que é conectado por 30 pinos de conector com tensão de alimentação de 3.3/11.5/17.0/-9.0V (tipo.) ((VCC/AVDD/VGH/VGL).
