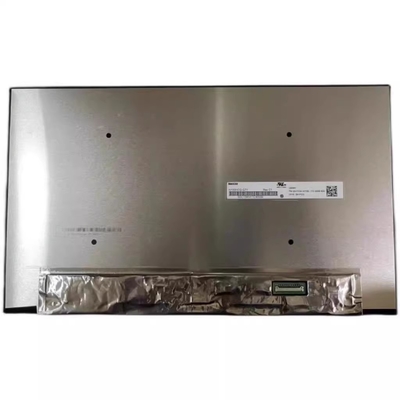

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 16.0" |
|---|---|---|---|
| Resolução: | 2560 ((RGB) × 1600, WQXGA 188PPI | Luminância: | ² de 400 cd/m |
| Ângulo de visão: | 89/89/89/89 (tipo.) (CR≥10) | Meio Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; Temperatura de armazenamento: -20 ~ 60 °C |
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| O número de veículos deve ser indicado. | Óxido TFT-LCD, LCM | BOE09BA | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Tamanho do painel: | 16.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Faixa Vertical RGB | 0.04488×0.13464 mm | 0.13464 × 0,13464 mm [188PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 344.678 × 215,424 mm | - | 349.68 × 224,42 mm | 2.6/4.6 (tipo/máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | Especificado para a utilização em máquinas de fabricação de máquinas de fabricação | |
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 300 g (máximo) | Antiglare, revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | ADS, normalmente preto, transmissor | 15001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 89/89/89/89 (tipo) | Simetria | 20 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 73% | 99% | 77% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.67 (Max.) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 227/242mA (tipo/máximo) | 3.3V (tipo) | 0.75/0.8W (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | eDP (4 faixas), eDP1.4b, HBR1 (2.7G/faixas) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSAK24025P40 | 1 colher | 0.5 mm | 40 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado inferior) | 6 cordas | 10S6P | 15K (min.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Incluído na interface do sinal | Com LED Driver | ||||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 375 mA (máximo) | 5/12/21V (tipo/máximo) | 4.5W (máximo) | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 344.678 ((W) × 215.424 ((H) mm, tamanho de contorno de 349.68 ((W) × 224.42 ((H) × 4.6 ((D) mm,com tratamento superficial de Antiglare, revestimento duro (3H), peso líquido de 300g (Max.), forma tipo de Slim (PCBA Bent, T≤3.0mm).NE160QDM-N63 pode fornecer 400 cd/m2 brilho de exibição 15001 relação de contraste transmissor, 89/89/89/89 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 20 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 100% (sRGB).Este produto adotou o WLED 10S6P como sistema de iluminação de fundo que foi colocado como tipo de luz de borda (lado inferior) e tem um tempo de vida útil de 15K horasNE160QDM-N63 utiliza o eDP (4 Lanes) como sistema de entrada de sinal, que é conectado por 40 pinos Conector com tensão de alimentação de 3,3V (Typ.)
