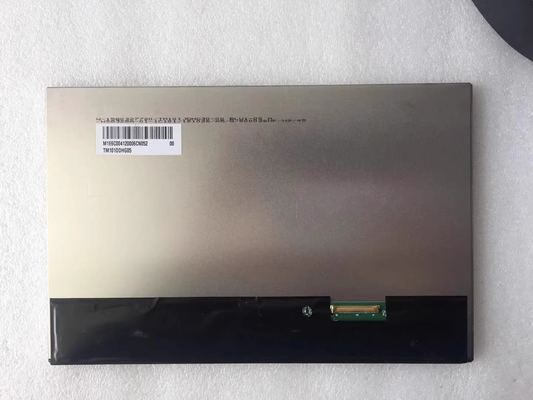

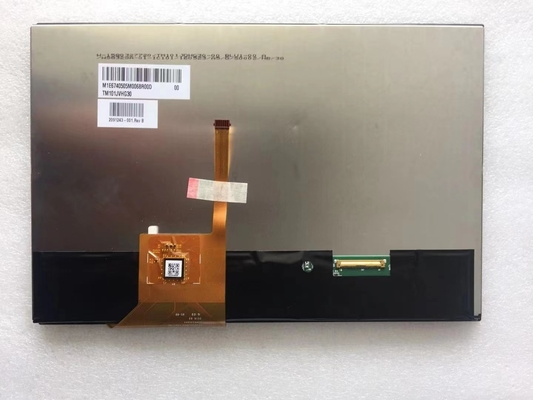

Detalhes do produto:
|
| Marca: | Tianma | Tamanho diagonal: | 10,1” |
|---|---|---|---|
| Resolução: | 1280 (RGB) ×800, WXGA 149PPI | Brilho: | 1000 cd/m2 (tipo) |
| Ângulo de visão: | 85/85/85/85 (tipo) | Meio Ambiente: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| TM101JDHG32 | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho do painel: | 10.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1280 (RGB) × 800, WXGA | Faixa Vertical RGB | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 216.96 × 135,6 mm | 219.96×138,6 mm | 229.8×149 mm | 6.2/9.61 (tipo/máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 289 g (tipo) | Revestimento duro | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 1000 cd/m2 (tipo) | SFT, normalmente preto, transmissor | 7001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 85/85/85/85 (tipo) | Simetria | 25 (tipo) ((Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 7416K | 262K/16.7M (6-bit / 8-bit) | X:0.299; Y:0.320 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 52% | 72% | 54% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.33 (tipo/máximo) (nove pontos) | ||
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 300 mA (tipo) | 3.3V (tipo) | 990 mW (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | LVDS (1 ch, 6/8-bit) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-SE20P-HFE | 1 colher | 1.25 mm | 20 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | Arquivo | 6S5P | 50K ((Typ.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-S6P-HFE | 1 colher | 1.25 mm | 6 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| 550 mA (tipo) | 12.0± 0,5 V | 6.6W (tipo) | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 216.96 ((W) × 135.6 ((H) mm, tamanho de contorno de 229.8 ((W) × 149 ((H) × 9.61 ((D) mm, tamanho de área de visualização de 219.96 ((W) × 138.6(H) mm, com tratamento de superfície de revestimento duro, peso líquido de 289g (tipo). Como um produto SFT, normalmente preto, LCM transmissor, TM101JDHG32 pode fornecer 1000 cd/m2 de brilho de exibição 700:1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 25 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 8 bits para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores 50% (NTSC).Este produto adotou 6S5P WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 50K horasTM101JDHG32 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (Typ.).
