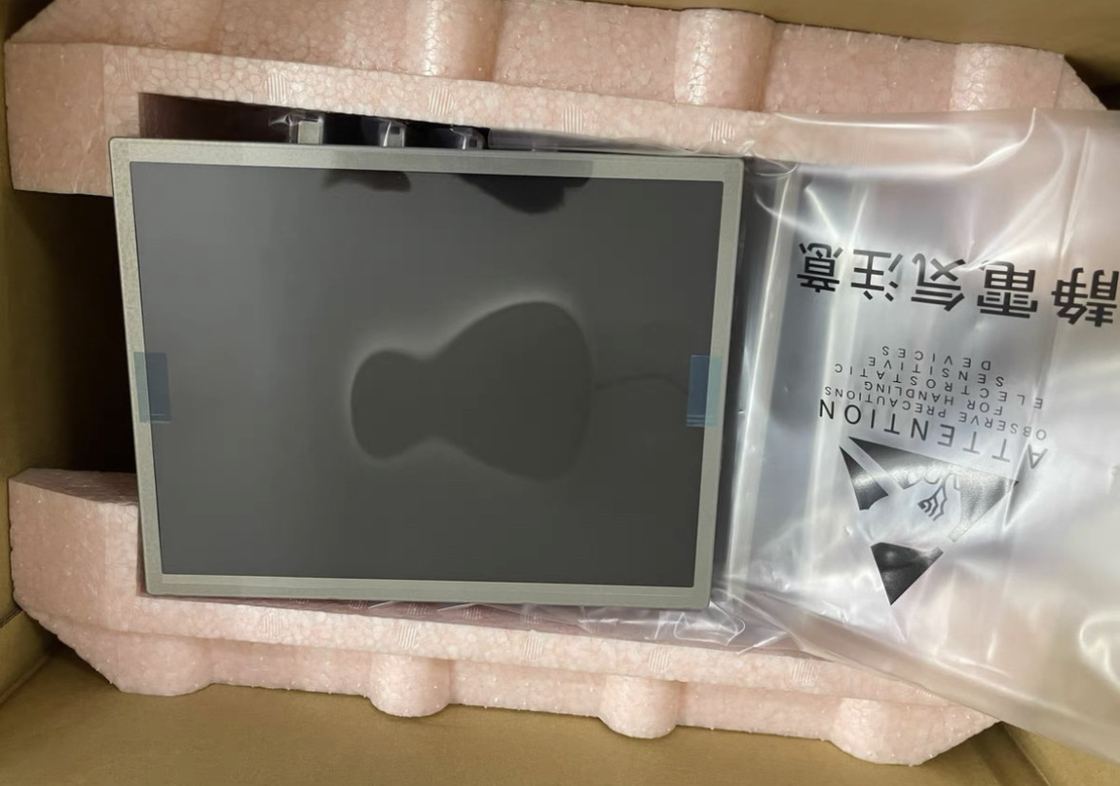

Detalhes do produto:
|
| Marca: | Mitsubishi | Tamanho diagonal: | 10,4” |
|---|---|---|---|
| resolução: | 800 (RGB) ×600, SVGA 96PPI | Luminância: | 600 cd/m2 |
| Ângulo de visão: | 85/85/85/85 (tipo) | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| AA104SJ05 | a-Si TFT-LCD, LCM | - | ||
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Tamanho da tela: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 00,088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 211.2 × 158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 450 g (tipo) | - | Antiglare, revestimento duro (3H) | ||
| Furtos e Brackets: | Orifícios de montagem laterais (4-M3) na moldura esquerda e direita | |||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 600 cd/m2 (tipo) | SWV, normalmente preto, transmissor | 10001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Simetria | 85/85/85/85 (tipo) | 12/12 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 73% | 97% | 75% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 76% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1.30 (max.) ((5 pontos) | ||
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 100K ((Tip.) | - | - | - Não, não. | |
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| Com LED Driver | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| JAE | FI-S6P-HFE | 1 colher | 6 pinos | 1.25 mm | ||
| Eletricidade do condutor WLED: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 12.0±1.2V | 530/650 mA (tipo/máximo) | |||||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 370/750mA (tipo/máximo) | - | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| LVDS (1 ch, 6/8-bit) | Conector | |||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| JAE | FI-SEB20P-HFE | 1 colher | 20 pinos | 1.25 mm | LVDS-20P1C8B-010H | |
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 230 ((W) × 180.2 ((H) × 10 ((D) mm, tamanho de área de visualização de 215.4 ((W) × 161.8 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 450 g (tipo).AA104SJ05 pode fornecer 600 cd/m2 brilho do ecrã 10001:1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 12/12 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 72% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 100K horasAA104SJ05 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (Typ.).
