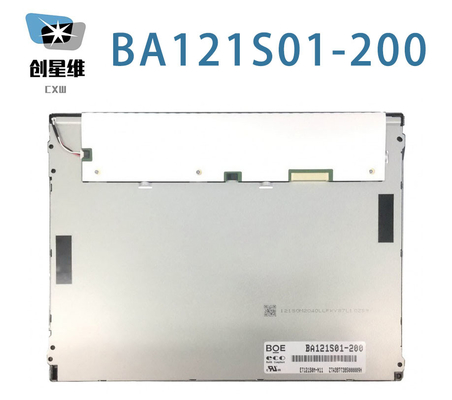

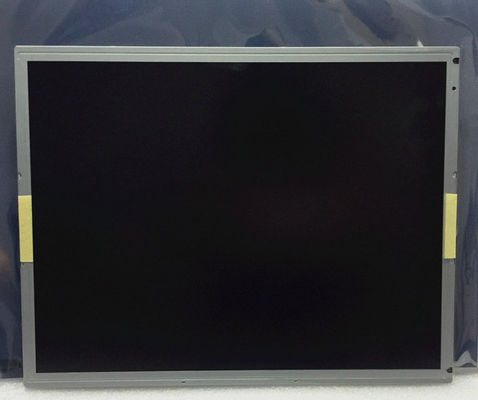

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 12,1” |
|---|---|---|---|
| resolução: | 800 (RGB) ×600, SVGA 82PPI | Esboço ((mm): | 279 (W)×209 (H)×9.3 (D) |
| Luminância: | 400 (tipo.) (² de cd/m) | Ângulo de visão: | 80/80/65/75 (tipo) |
| Max. Classificações: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -20 ~ 70 °C |
| Informações Básicas: | Marca | Modelo 1 Compatível | Tipo | Modelo Alias |
|---|---|---|---|---|
| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho do painel: | 12.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 246 × 184,5 mm | 2490,05 × 188,30 mm | 279 × 209 mm | 5.73/9.3 (tipo/máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem da face (6-Φ3.4) na borda esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 500 g (máximo) | Antiglare (Haze 25%) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | TN, normalmente branco, transmissor | 8001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/65/75 (tipo) | Às 12 horas. | 30 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 55% | 77% | 57% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.33 (tipo/máximo) (nove pontos) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| - | 3.3V (tipo) | 0.4/0.45W (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
 |
Conector | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSB240420HEA | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C8B-080B | |
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 30K (min.) | - | |
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Conector | Com LED Driver | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| STM | MSB24038P5 | 1 colher | 1.25 mm | 5 pinos | ||
| Motorista elétrico: | Input corrente | Voltagem de entrada | Consumo | |||
| - | 12.0± 0,5 V | |||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 246 ((W) × 184.5 ((H) mm, tamanho de contorno de 279 ((W) × 209 ((H) × 9.3 ((D) mm, tamanho de área de visualização de 249.05 ((W) × 188.30 ((H) mm, com tratamento de superfície de Antiglare (Haze 25%), peso líquido de 500g (Max.). Como um TN, normalmente branco, produto LCM transmissor, BA121S01-200 pode fornecer 400 cd/m2 brilho de exibição 800:1 relação de contraste transmissor, 80/80/65/75 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 55% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 30K horasBA121S01-200 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V (tipo.)
