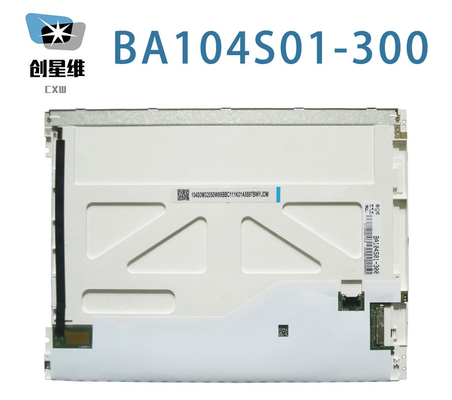

Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 10,4” |
|---|---|---|---|
| Área: | 211,2 (W)×158.4 (H) milímetro | resolução: | 800 (RGB) ×600, SVGA 96PPI |
| Brilho: | 350 cd/m2 (tipo) | Ângulo de visão: | 80/80/65/75 (tipo) |
| Meio Ambiente: | Temperatura de operação: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Fabricante | Modelo de painel 1 Compatível | Tipo de painel | Nome falso |
|---|---|---|---|---|
| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 350 (tipo) | 80/80/65/75 (tipo) | 30 (tipo) ((Tr+Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às 12 horas. | TN, normalmente branco, transmissor | 800: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 8455K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.284; Y:0.320 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 57% | 80% | 60% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação branca: | 1.25/1.43 (tipo/máximo) | ||
| Tamanho do painel: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 600 [SVGA] | Faixa Vertical RGB | 0.264×0.264 [96PPI] | 0.088x0.264 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6 ± 0,3 mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 4(H:V) | ||
| Instalação: | Orifícios de montagem da face (4-Φ2.5, 2-R1.25) na borda esquerda e direita | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 300 g (máximo) | - | Antiglare (Haze 25%) | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado superior) | 6S4P | Arquivo | 30K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 19.2/19.8V (tipo/máximo) | 100 mA (tipo) | 1.92/1.98W (tipo/máximo) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | Com LED Driver | Conector | ||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| STM | MSB24038P5 | 1.25 mm | 5 pinos | 1 colher | ||
| Motorista elétrico: | Fornecimento de tensão | Fornecimento atual | Consumo de energia | |||
| 12.0± 0,5 V | - | 2.42/2.84W (tipo/máximo) | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 150/180mA (tipo/máximo) | 0.50/0.59W (tipo/máximo) | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| STM | MSB24013P20HA | 10,0 mm | 20 pinos | 1 colher | ||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, tamanho de área de visualização de 215.0 ((W) × 162.0(H) mm, com tratamento de superfície de Antiglare (Haze 25%), peso líquido de 300g (Max.).1 relação de contraste transmissor, 80/80/65/75 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.2M, também com desempenho de gama de cores de 55% (NTSC).Este produto adotou 6S4P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 30K horasBA104S01-300 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3,3V (tipo.)
