Detalhes do produto:
|
| Marca: | BOE | Tamanho diagonal: | 10,4” |
|---|---|---|---|
| resolução: | 800 (RGB) ×600, SVGA 96PPI | Esboço Dim.: | 236 ((W) × 176,9 ((H) × 5,9 ((D) mm |
| Luminância: | 350 cd/m2 (tipo) | Ângulo de visão: | 80/80/65/75 (tipo) |
| Meio Ambiente: | Temperatura de operação: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|

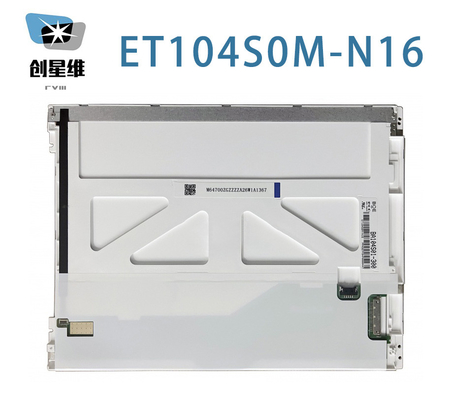

| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Tamanho da tela: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 00,088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 211.2 × 158,4 mm | 215.0×162,0 mm | 236 × 176,9 mm | 50,6 ± 0,3 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 300 g (máximo) | - | Antiglare (Haze 25%) | ||
| Furtos e Brackets: | Orifícios de montagem da face (4-Φ2.5, 2-R1.25) na borda esquerda e direita | |||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 350 cd/m2 (tipo) | TN, normalmente branco, transmissor | 8001 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às 12 horas. | 80/80/65/75 (tipo) | 30 (tipo) (Tr+Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 8381K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.285; Y:0.320 | |
| 1931 Gamut de cores: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 54% | 76% | 57% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1.25/1.43 (tipo/máximo) ((9 pontos) | ||
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda (lado superior) | 30K (min.) | 6S4P | Arquivo | - | |
| WLED Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 19.8V (tipo) | 110 mA (tipo) | 1.92/1.98W (tipo/máximo) | ||||
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| Com LED Driver | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| STM | MSB24038P5 | 1 colher | 5 pinos | 1.25 mm | ||
| Eletricidade do condutor WLED: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 12.0±1.2V | - | 2.42/2.84W (tipo/máximo) | ||||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 180/230 mA (tipo/máximo) | 0.59/0.76W (tipo/máximo) | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| LVDS (1 ch, 6/8-bit) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| STM | MSB24013P20 | 1 colher | 20 pinos | 10,0 mm | ||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, tamanho de área de visualização de 215.0 ((W) × 162.0(H) mm, com tratamento de superfície de Antiglare (Haze 25%), peso líquido de 300g (Max.).1 relação de contraste transmissor, 80/80/65/75 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 12 horas e tempo de resposta de 30 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 55% (NTSC).Este produto adotou 6S4P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 30K horasET104S0M-N16 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 20 pinos Conector com tensão de alimentação de 3.3V (tipo)
