Detalhes do produto:
|
| Marca: | Chimei Innolux | Tamanho diagonal: | 8,0" |
|---|---|---|---|
| resolução: | 800 ((RGB) × 480, | Esboço Dim.: | 192,8 (H)×116.9 (V) ×6.7 (D) milímetro |
| Luminância: | 450 cd/m2 (tipo) | Ângulo de visão: | 70/70/50/70 (tipo.) (CR≥10) |
| Meio Ambiente: | Temperatura de operação: -30 ~ 85 °C; Temperatura de armazenamento: -30 ~ 85 °C |
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|

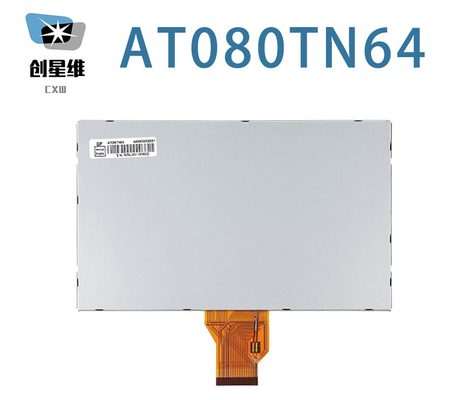

| AT080TN64 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 450 (tipo) | 70/70/50/70 (tipo) | 10/15 (tipo) (Tr/Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 500: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6638K | 262K/16.2M (6-bit / 6-bit + Dithering) | X:0.310; Y:0.330 | |
| Variação branca: | 1.33/1.43 (tipo/máximo) ((9 pontos) | ||
| Tamanho do painel: | 8.0" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 480 [WVGA] | Faixa Vertical RGB | 0.2208×0.2070 [116PPI] | 0.0736 x 0.2070 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 6.4±0,3 mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 169 (H:V) | ||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 245 g (tipo) | - | Antiglare | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 3S12P | Arquivo | 20K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 9.3±0,9V | 240 ± 24 mA | 2.232W (tipo.) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | Incluído na interface do sinal | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (tipo) ((DVDD/AVDD/VGH/VGL) | 4.0/20.0/0.2/0.2mA (tipo) ((DIDD/AIDD/IGH/IGL) | 0.226W (tipo.) | ||||
| Voltagem para sinais de exibição: | 0≤0.1DVDD≤0.3DVDD; 0.7DVDD≤0.9DVDD≤DVDD | |||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | RGB paralelo (1 ch, 6/8-bit) | FPC | ||||
| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| 0.5 mm | 50 pinos | 1 colher | DRGB-50P1C8B-115A | |||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 176,64 ((W) × 99,36 ((H) mm, tamanho de contorno de 192,8 ((W) × 116,9 ((H) × 6,7 ((D) mm, tamanho de área de visualização de 180.1 ((W) × 103.4 ((H) mm, com tratamento de superfície de Antiglare, peso líquido de 245g (tipo). Como um produto TN, normalmente branco, transmissor LCM, AT080TN64 pode fornecer 450 cd/m2 brilho de exibição 500:1 relação de contraste transmissor, 70/70/50/70 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 10/15 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Dithering para cada ponto, apresentando assim uma paleta de cores de 262K/16.2M, também com desempenho de gama de cores 50% (NTSC).Este produto adotou 3S12P WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 20K horasO AT080TN64 utiliza RGB paralelo (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 50 pinos FPC com tensão de alimentação de 3.3/10.4/16.0/-7.0V (tipo) (DVDD/AVDD/VGH/VGL)
