Detalhes do produto:
|
| Marca: | INNOLUX | Tamanho diagonal: | 7,0" |
|---|---|---|---|
| Resolução: | 1024 (RGB) ×600, WSVGA 170PPI | Área ativa: | 154,214 (W)×85.92 (H) milímetro |
| LIGRIDADE: | ² de 500 cd/m (tipo.) | Ângulo de visão: | 80/80/60/70 (tipo) |
| Meio Ambiente: | Temperatura de funcionamento: -20 ~ 70 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|

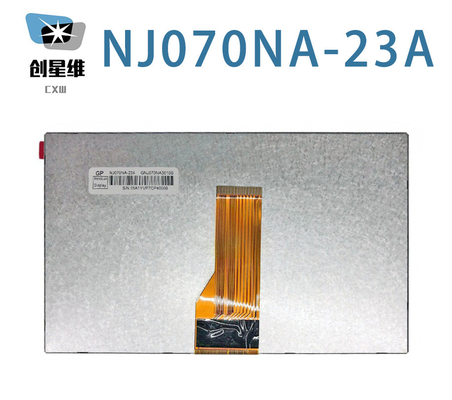

| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 500 (tipo) | 80/80/60/70 (tipo) | 10/15 (tipo) (Tr/Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 800: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310; Y:0.330 | |
| Variação branca: | 1.33/1.43 (tipo/máximo) ((9 pontos) | ||
| Tamanho do painel: | 7.0" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 1024 ((RGB) × 600 [WSVGA] | Faixa Vertical RGB | 0.1506×0.1432 [170PPI] | 0.0502x0.1432 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 40,8 ± 0,3 mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 169 (H:V) | ||
| Instalação: | Sem | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 1350 g (tipo) | - | Revestimento duro | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 20K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 8.4/9.9/10.2V (tipo/máximo) | 265 mA (tipo) | 2.62W (tipo) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | Incluído na interface do sinal | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (tipo) (DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (tipo) ((DIDD/AIDD/IGH/IGL) | 0.4W (tipo) | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| 0.5 mm | 40 pinos | 1 colher | ||||

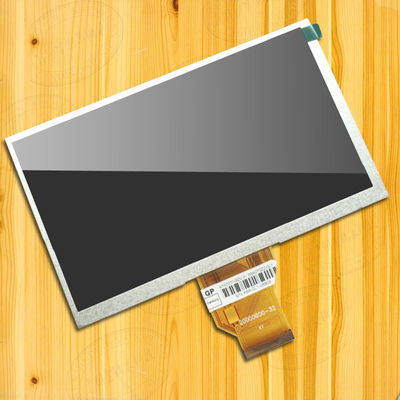

Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 154.214 ((W) × 85.92 ((H) mm, tamanho de contorno de 164.9 ((W) × 100 ((H) × 5.1 ((D) mm, tamanho de área de visualização de 157.21 ((W) × 89.49(H) mm, com tratamento de superfície de revestimento duro, peso líquido de 1350g (tipo). Como um TN, normalmente branco, produto LCM transmissor, NJ070NA-23A pode fornecer 500 cd/m2 brilho de exibição 800:1 relação de contraste transmissor, 80/80/60/70 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 10/15 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 8 bits para cada pontoEste produto adotou WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 20K horas,É adicionalmente necessário um controlador de luz de fundo externo. NJ070NA-23A utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 40 pinos FPC com tensão de alimentação de 3,3/12/15/-10V (tipo.)
