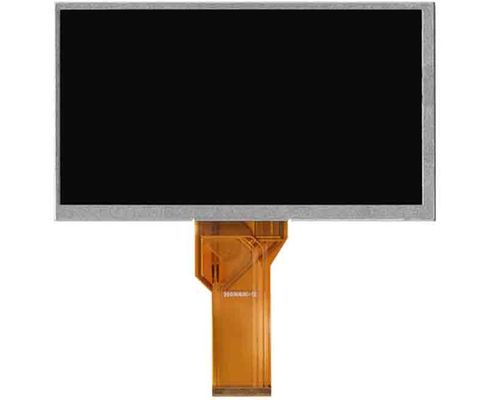

Detalhes do produto:
|
| Marca: | INNOLUX | Tamanho diagonal: | 7,0" |
|---|---|---|---|
| Resolução: | 1024 (RGB) ×600, WSVGA 169PPI | Área ativa: | 153,6 (W)×90 (H) milímetro |
| Luminância: | ² de 500 cd/m (tipo.) | Ângulo de visão: | 75/75/70/75 (tipo) |
| Max. Classificações: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -30 ~ 80 °C |
| Informações Básicas: | Marca | Modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Confiabilidade: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência à vibração |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Tamanho do painel: | 7.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 1024 ((RGB) × 600, WSVGA | Faixa Vertical RGB | 0.050 × 0,150 mm | 0.150 × 0,150 mm [169PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 153.6 × 90 mm | 156.4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 17:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 156 g | Relâmpago (nevoeiro 0%) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 500 cd/m2 (tipo) | TN, normalmente branco, transmissor | 7001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 75/75/70/75 (tipo) | Às seis horas. | 10/15 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Variação de luminosidade: | 1.33/1.43 (tipo/máximo) ((9 pontos) | ||
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (tipo) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (tipo) ((DVDD/AVDD/VGH/VHL) | 0.35W (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 0.5 mm | 40 pinos | ||||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 15K ((Tip.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 240/300 mA (tipo/máximo) | 9.9/10.5V (tipo/máximo) | 2.38W (tipo) | ||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Incluído na interface do sinal | - Não, não. | ||||
Os pixeis são dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 153,6 ((W) × 90 ((H) mm, tamanho de contorno de 165,75 ((W) × 105,39 ((H) × 5,1 ((D) mm, tamanho de área de visualização de 156.4 ((W) × 92.8 ((H) mm, com tratamento de superfície de Brilho (Haze 0%), peso líquido de 156g. Como um TN, normalmente branco, produto LCM transmissor, ZJ070NA-01P pode fornecer 500 cd/m2 brilho de exibição 700:1 relação de contraste transmissor, 75/75/70/75 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 10/15 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits / 6 bits + Hi-FRC para cada ponto, apresentando assim uma paleta de cores de 262K/16.7M, também com desempenho de gama de cores de 70% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 15K horasO ZJ070NA-01P utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de sinal, que é conectado por 40 pinos FPC com tensão de alimentação de 3,3/11.0/20.0/-6.8V (tipo) (DVDD/AVDD/VGH/VHL).
