Detalhes do produto:
|
| modelo: | LM057QB1T10 | Tamanho diagonal: | 5.7INCH |
|---|---|---|---|
| Luminância: | ² de 150 cd/m (tipo.) | Formato do pixel: | 320×240 [QVGA] 70PPI |
| Esboço não ofuscante.: | 166 (H)×109 (V) ×7.5 (D) milímetro | Fonte luminosa: | WLED [1S6P], SEM o motorista |
| Tipo de relação: | Dados paralelos (4-bit) 12 pinos FPC | Ambiente: | Temperatura de funcionamento: 0 ~ °C 50; Temperatura de armazenamento: -25 ~ °C 60 |
| Realçar: | Exposição do LCD do brilho alto de WLED,Tela de CCFL TFT LCD,Exposição afiada de SVGA TFT LCD |
||
| Informação básica: | Fabricante | Modelo do painel | Tipo do painel | Pseudônimo |
|---|---|---|---|---|
| AFIADO | LM057QB1T10 | FSTN-LCD, LCM | - | |
| Ambiente: | Estado de RoHS | Temp de funcionamento. | Temp do armazenamento. | Nível da vibração |
| 0 ~ °C 50 | -25 ~ °C 60 | - |
| Tamanho do painel: | 5,7" | |||
|---|---|---|---|---|
| Características do pixel: | Formato do pixel | Configuração do pixel | Passo do pixel (milímetros) | Dot Pitch (milímetros) |
| 320×240 [QVGA] | Retângulo | 0.360×0.360 [70PPI] | 0.360×0.360 | |
| Tamanho mecânico: | Área ativa (milímetros) | Área da moldura (milímetros) | Dimensão do esboço (milímetros) | Profundidade do esboço (milímetros) |
| 115,17 (H) × 86,37 (V) | 121,0 (H) × 91,6 (V) | 166 (H) × 109 (V) | 7,5 (máximo) milímetros | |
| Características do esboço: | Fatora de formulários | Orientação | Prolongamento | Dê forma ao estilo |
| Retângulo liso | Tipo da paisagem | 4:3 (H: V) | ||
| O outro detalhe: | Peso | Tampa do painel | Tratamento | |
| 160g (tipo.) | - | - | ||
| Informação básica: | Luminância (² de cd/m) | Ângulo de visão (L/R/U/D) | Tempo de resposta (Senhora) |
|---|---|---|---|
| 150 (tipo.) | 40/40/25/40 (tipo.) (CR≥2) | 190/210 (tipo.) (Tr/Td) | |
| A melhor vista sobre | Modo de exposição | Relação do contraste | |
| - | STN, preto/branco (negativo), transmissivo | 6: 1 (tipo.) (transmissivo) | |
| Cor da exposição: | Temperatura de cor | Cores da exposição | Coordenada branca |
| - | Monocromático | - |
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida (horas) | Troca da lâmpada |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | 1S6P | Paralelo | - | - | |
| WLED elétrico: | Fonte da tensão | Alimentação em corrente | Poder | |||
| 3.4/3.9V (tipo. /Max.) | 120mA (tipo.) | |||||
| Características da relação: | Posição | Motorista do luminoso | Tipo | |||
| - | Não | Conector | ||||
| Detalhe da relação: | Tipo | Modelo | Pin Pitch | Pin Amount | Quantidade | Configuração |
| JST | BHR-03VS-1 | 4,0 milímetros | 3 pinos | PCes 1 | BLE-3PINS-ANC | |
| Condução do painel elétrica: | Fonte da tensão | Alimentação em corrente | Poder | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo.) | 1.2/1.8mA (tipo. /Max.) | 46/70mW (tipo. /Max.) | ||||
| Características da relação: | Posição | Sinal | Tipo | |||
| - | Dados paralelos (4-bit) | FPC | ||||
| Detalhe de FPC: | Tipo | Modelo | Pin Pitch | Pin Amount | Quantidade | Configuração |
| 1,25 milímetros | 12 pinos | PCes 1 | ||||

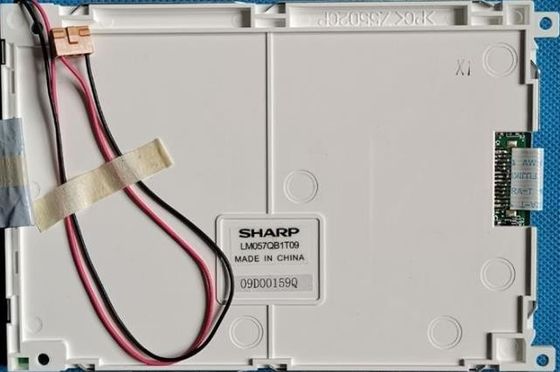

LM057 série LM057QB1T10 LM057QB1T09
LM057QB1T10 apoia a exposição 320×240 (QVGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados no retângulo. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 115,17 (W)×86.37 (H) milímetro, tamanho do esboço de 166 (W)×109 (H)×7.5 (D) milímetro, vendo um tamanho da área de 121,0 (W)×91.6 (H) milímetro, peso líquido de 160g (tipo.). Como um STN, o preto/branco (negativo), produto transmissivo de LCM, lata LM057QB1T10 fornece a relação transimissive do contraste do 6:1 do brilho da exposição do ² de 150 cd/m, o 40/40/25/40 (tipo.) (CR≥2) (L/R/U/D) ângulo de vista, e o tempo de resposta de 190/210 (tipo.) (Tr/Td) Senhora, assim apresentando uma paleta de cores monocromáticas. Este produto adotou 1S6P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda, motorista externo do luminoso é precisado adicionalmente.
