Detalhes do produto:
|

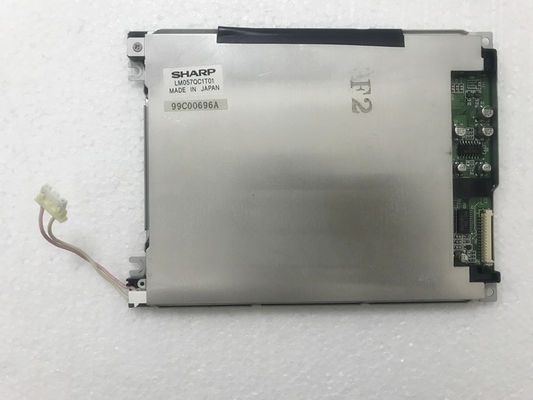

| Fabricante: | Afiado | Nome do modelo: | LM057QC1T01 |
|---|---|---|---|
| Luminância: | ² de 180 cd/m (tipo.) | Tamanho da tela: | 5.7 polegadas |
| Número do pixel: | 320 ((RGB) × 240 (QVGA) 70PPI | Tipo do sinal: | Dados paralelos (8-bit), 15 pinos Conector |
| Iluminação de fundo: | 1 PC CCFL, 25K horas, sem motorista | Max. Classificações: | Temperatura de armazenamento: -25 ~ 60 °C Temperatura de funcionamento: 0 ~ 50 °C |
| Destacar: | Exposição do LCD do brilho alto de WLED,Tela de CCFL TFT LCD,Exposição afiada de SVGA TFT LCD |
||
| Características do pixel: | Resolução | 320 ((RGB) × 240, QVGA | Pitch de ponto (mm) | 0.120 × 0,360 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.360×0.360 (H×V) [70PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 115.2 ((H) × 86.4 ((V) | Área de bezel ((mm) | 121.3 ((H) × 92.6 ((V) |
| Esboço Dim. ((mm) | 154.6 ((H) × 114.8 ((V) | Profundidade ((mm) | 8.3±0.5 | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | |
| Proporção de aspecto | 4(H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Orifícios de montagem da face (2-Φ3.2, 2-R1.6) | |||
| Outras especificações: | Peso | 200 g (tipo) | Tratamento | - |
| Sinalização elétrica: | Fornecimento de tensão | 3.3/5.0V (tipo) | Fornecimento atual | 1.5/3.0mA (tipo) | ||
|---|---|---|---|---|---|---|
| Tipo de sinal: | Dados paralelos (8-bit) | Voltagem do sinal | - | |||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| molex | Outros | 1 colher | 15 pinos | 1.25 mm | ||
| Informações Básicas: | Luminância ((cd/m2) | 180 (tipo) | Relação de contraste | 401 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 50/50/35/60 (tipo) | Modo de exibição | STN, normalmente preto, transmissor | |
| Melhor visão | Às seis horas. | Resposta (s) | 450/100 (tipo) (Tr/Td) | |
| Desempenho de cores: | Coordenada branca | X:0.320; Y:0.330 | Exibir cores | Cores |
| Temperatura da cor | 6116K | Uniformidade branca | - |
| Características da luz de fundo: | Forma | Direita. | Tipo | CCFL | Posição | Tipo de luz de borda (lado inferior) |
|---|---|---|---|---|---|---|
| Substituição | - | Quantidade | 1 colher | Tempo de vida | 25K ((Tip.) (horas) | |
| Lâmpada Elétrica: | Fornecimento de tensão | 400 V (tipo) | Fornecimento atual | 4.0/6.0/6.5mA (min./tipo/máximo) | ||
| Frequência | 40/80KHz (min./máximo) | Voltagem de arranque | 650/770V (máximo) (Ta=+25/0°C) | |||
| Consumo | 2.4W (tipo) | |||||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | BHR-03VS-1 | 1 colher | 3 pinos | 40,0 mm | BLL-3PINS-HNL | |
| Controlador de luz de fundo: | - Não, não. | |||||
LM057QC1T01 suporta exibição320 (RGB) × 240(QVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 115,2 ((W) × 86,4 ((H) mm, tamanho de contorno de 154,6 ((W) × 114,8 ((H) mm,tamanho da área de visualização de 121,3 ((W) × 92,6 ((H) mm, peso líquido de 200g (tipo). Como um STN, normalmente preto, produto LCM transmissor, LM057QC1T01 pode fornecer 180 cd/m2 brilho de exibição 40:1 relação de contraste transmissor, 50/50/35/60 (Typ.)(CR≥2) (L/R/U/D) ângulo de visão, melhor direção de visão às 6 horas, e tempo de resposta de 450/100 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores de cor.Este produto adotou 1 PC CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado inferior) e têm um tempo de vida útil de 25K horas, é adicionalmente necessário um controlador de retroiluminação externo.
