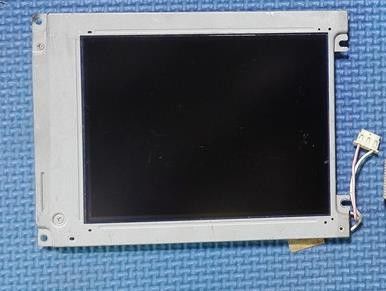

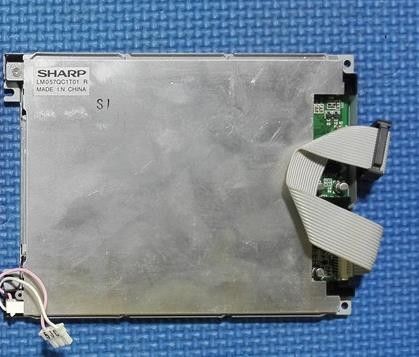

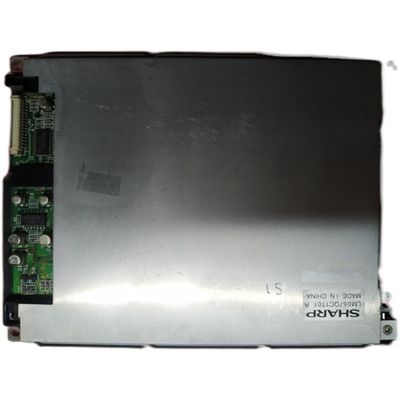

Detalhes do produto:
|
| Modelo do painel: | LM057QC1T01R | Tamanho do painel: | 5,7" |
|---|---|---|---|
| Tipo do painel: | Afiado | Resolução: | 320 ((RGB) × 240, QVGA, 70PPI |
| Abertura da moldura: | 121.3 ((W) × 92.6 ((H) mm | Brilho: | ² de 180 cd/m (tipo.) |
| Tipo da lâmpada: | 1 PC CCFL, 25K horas, sem motorista | Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; temperatura de armazenamento: -25 ~ 60 °C |
| Destacar: | Exposição do LCD do brilho alto de WLED,Tela de CCFL TFT LCD,Exposição afiada de SVGA TFT LCD |
||
| Características do pixel: | Número de pixels | 320 ((RGB) × 240 [QVGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.120×0.360 mm | Pixel Pitch ((W × H) | 0.360×0.360 mm [70PPI] | |
| Tamanho físico: | Visualização ativa | 115.2 ((W) × 86.4 ((H) mm | Em geral, Dim. | 154.6 ((W) × 114.8 ((H) mm |
| Abertura do bezel | 121.3 ((W) × 92.6 ((H) mm | Profundidade global | 8.3±0,5 mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 4:3 | Estilo de forma | ||
| Fixação: | Orifícios de montagem da face (2-Φ3.2, 2-R1.6) | |||
| Outras informações: | Massas | 200 g (tipo) | Superfície | - |
| Informações Básicas: | Luminância | 180 cd/m2 (tipo) | Relação de contraste | 40: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | - | Velocidade de resposta | 450/100 (tipo) (Tr/Td) (ms) | |
| Ângulo de visão | 50/50/35/60 (tipo) | Modo de funcionamento | STN, normalmente preto, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.320" Wy:0.330 | Cor de suporte | Cores |
| Temperatura da cor | 6116K | Uniformidade branca | - |
| Características da lâmpada: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Posição | Tipo de luz de borda (lado inferior) |
|---|---|---|---|---|---|---|
| Intercâmbio | - | Montante | 1 colher | A vida | 25K ((Tip.) (horas) | |
| Lâmpada Elétrica: | Corrente de entrada | 4.0/6.0/6.5mA (min./tipo/máximo) | Voltagem de entrada | 400 V (tipo) | ||
| Frequência | 40/80KHz (min./máximo) | Voltagem de ligação | 650/770V (máximo) (Ta=+25/0°C) | |||
| Consumo | 2.4W (tipo) | |||||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JST | BHR-03VS-1 | 1 colher | 40,0 mm | 3 pinos | BLL-3PINS-HNL | |
| Controlador de luz de fundo: | - Não, não. | |||||
| Sinalização elétrica: | Corrente de entrada | 1.5/3.0mA (tipo) | Voltagem de entrada | 3.3/5.0V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interface de sinal | Dados paralelos (8-bit) | |||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| molex | 53261-1571 | 1 colher | 1.25 mm | 15 pinos | ||
LM057QC1T01R suporta exibição320 (RGB) × 240(QVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 115,2 ((W) × 86,4 ((H) mm, tamanho de contorno de 154,6 ((W) × 114,8 ((H) mm,tamanho da área de visualização de 121,3 ((W) × 92,6 ((H) mm, peso líquido de 200g (tipo). Como um STN, normalmente preto, produto LCM transmissor, LM057QC1T01R pode fornecer 180 cd/m2 de brilho de exibição 40:1 relação de contraste transmissor, 50/50/35/60 (Typ.)(CR≥2) (L/R/U/D) ângulo de visão, e tempo de resposta de 450/100 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores de cor.
