Detalhes do produto:
|
| Modelo de painel: | LM100SS1T52 | Tipo do painel: | Afiado |
|---|---|---|---|
| LIGRIDADE: | ² de 70 cd/m (tipo.) | Resolução: | 800 ((RGB) × 600, SVGA, 99PPI |
| Tamanho do painel: | 10.0 polegadas | Abertura da moldura: | 208.0(W) × 157.0(H) mm |
| Ambiente: | Temperatura de funcionamento: 0 ~ 40 °C; Temperatura de armazenamento: -25 ~ 60 °C | Tipo da lâmpada: | 1 PC CCFL, 10K horas, sem motorista |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Tamanho do painel: | 10.0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 800 ((RGB) × 600, SVGA | Faixa Vertical RGB | 0.085×0.255 mm | 0.255 × 0,255 mm [99PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 2030,98 × 152,98 mm | 208.0 × 157,0 mm | 236.8 × 172,5 mm | 6.5±0,3 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem da face (2-Φ3.0, 2-R1.5) na borda esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 340 g (tipo) | - | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 70 cd/m2 (tipo) | STN, normalmente preto, transmissor | 501 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 30/30/25/15 (tipo) | - | 220/80 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 5616K | Cores | X:0.330; Y:0.339 |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 165 mA (tipo) | 3.3V (tipo) | 545 mW (tipo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | Dados paralelos (8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JAE | FI-W31P-HF | 1 colher | 1.25 mm | 31 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | Direita. | 1 colher | 10K (min.) | - | |
| CCFL Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 2.2/3.5ma (tipo/máximo) | 600 V (tipo) | 1.32W (tipo) | ||||
| Voltagem de ligação | Frequência da lâmpada | |||||
| 1150/1350V (máximo) (Ta=+25/0°C) | 50/80Khz (min./máximo) | |||||
| Características da interface: | Posição | Tipo | Condutor CCFL | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | BHR-03VS-1 | 1 colher | 40,0 mm | 3 pinos | BLL-3PINS-LNH | |

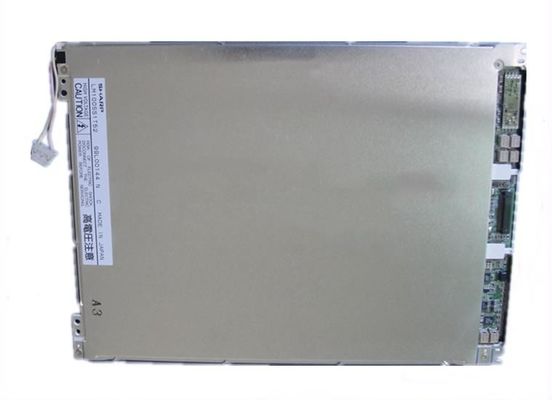

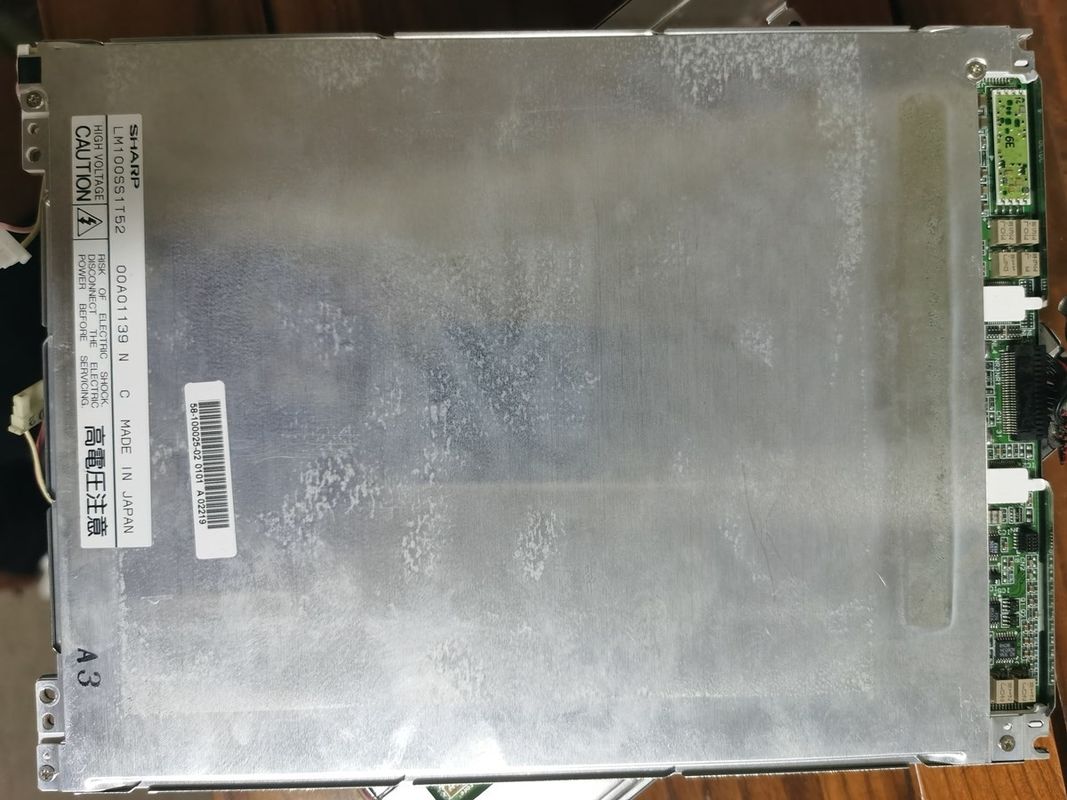

LM100SS1T52 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 203.98 ((W) × 152.98 ((H) mm, tamanho de contorno de 236.8 ((W) × 172.5 ((H) × 6.8 ((D) mm, tamanho da área de visualização de 208.0 ((W) × 157.0 ((H) mm, peso líquido de 340g (tipo). Como um STN, Normalmente Negro, Produto LCM Transmissor, LM100SS1T52 pode fornecer 70 cd/m2 brilho de exibição 50:1 relação de contraste transmissor, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) ângulo de visão e tempo de resposta de 220/80 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 10K horas, é adicionalmente necessário um controlador de retroiluminação externo.
