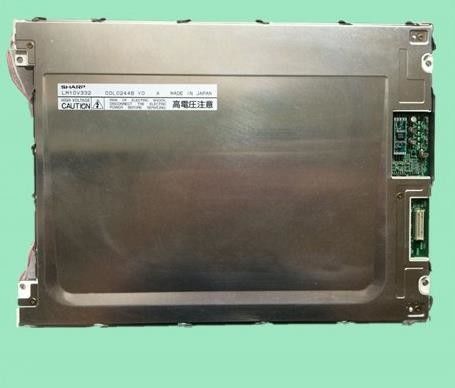

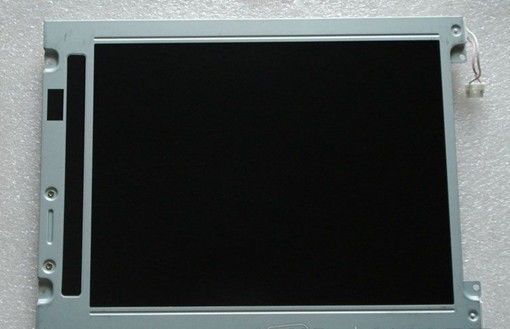

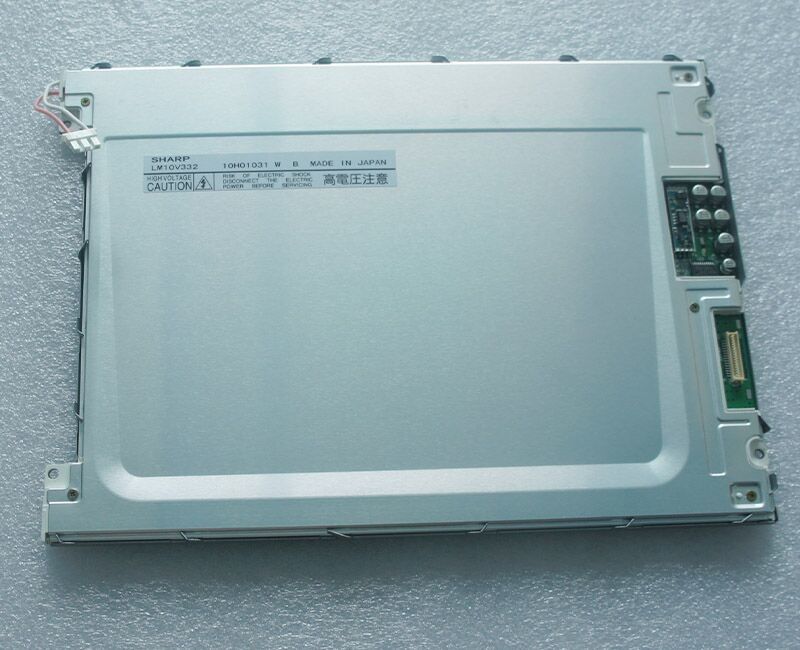

Detalhes do produto:
|
| Modelo do painel: | LM10V332 | Tamanho do painel: | 10.4inch |
|---|---|---|---|
| Resolução: | 640 ((RGB) × 480, VGA, 76PPI | Brilho: | ² de 160 cd/m (tipo.) |
| Abertura da moldura: | 215.4 ((W) × 162.4 ((H) mm | Tipo da lâmpada: | 1 PC CCFL, 40K horas, sem motorista |
| Ambiente: | Temperatura de funcionamento: 0 ~ 40 °C; Temperatura de armazenamento: -25 ~ 60 °C | Ângulo de visão: | 30/30/25/15 (tipo) |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Tamanho do painel: | 10.4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 640 ((RGB) × 480, VGA | Faixa Vertical RGB | 0.110×0.330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 211.2 × 158,4 mm | 215.4 × 162,4 mm | 246 × 193,6 mm | 8.5 (máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 43 (W: H) | Tipo de paisagem | ||
| Fixação: | Orifícios de montagem da face (4-Φ3.5) na borda esquerda e direita | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 450 g (tipo) | - | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 160 cd/m2 (tipo) | STN, normalmente preto, transmissor | 501 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 30/30/25/15 (tipo) | - | 220/80 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 9154K | Cores | X:0.275; Y:0.320 |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 90/135mA (tipo/máximo) | 5.0V (tipo) | 450/680 mW (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | Conector | Dados paralelos (8-bit) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| HRS | DF9B-31P-1V | 1 colher | 10,0 mm | 31 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | Direita. | 1 colher | 40K ((Tip.) | - | |
| CCFL Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 5.5 mA (tipo) | 520 V (tipo) | 2.86W (tipo) | ||||
| Voltagem de ligação | Frequência da lâmpada | |||||
| 760/1300V (máximo) (Ta=+25/0°C) | 40/70KHz (min./máximo) | |||||
| Características da interface: | Posição | Tipo | Condutor CCFL | |||
| - | Conector | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| JST | BHR-03VS-1 | 1 colher | 40,0 mm | 3 pinos | BLL-3PINS-HNL | |
LM10V332 suporta exibição640 ((RGB) × 480(VGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246 ((W) × 193.6 ((H) mm,área de visualização de 215.4 ((W) × 162.4 ((H) mm, peso líquido de 450g (tipo). Como um produto LCM transmissor STN, normalmente preto, o LM10V332 pode fornecer uma luminosidade de 160 cd/m2 de tela com uma relação de contraste transmissor de 50:1,30/30/25/15 (tipo) (CR≥5) (L/R/U/D) ângulo de visão e tempo de resposta de 220/80 (Typ.) (Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 40K horasLM10V332 utiliza dados paralelos (8-bit) como sistema de entrada de sinal, que é conectado por 31 pinos Conector com tensão de alimentação de 5.0V (tipo.).
