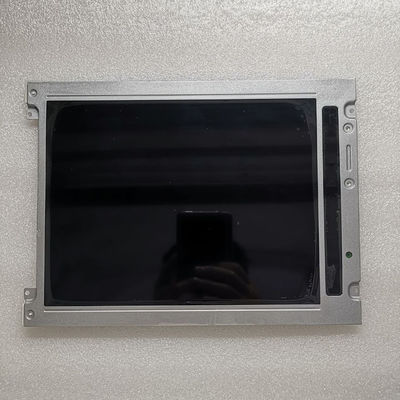

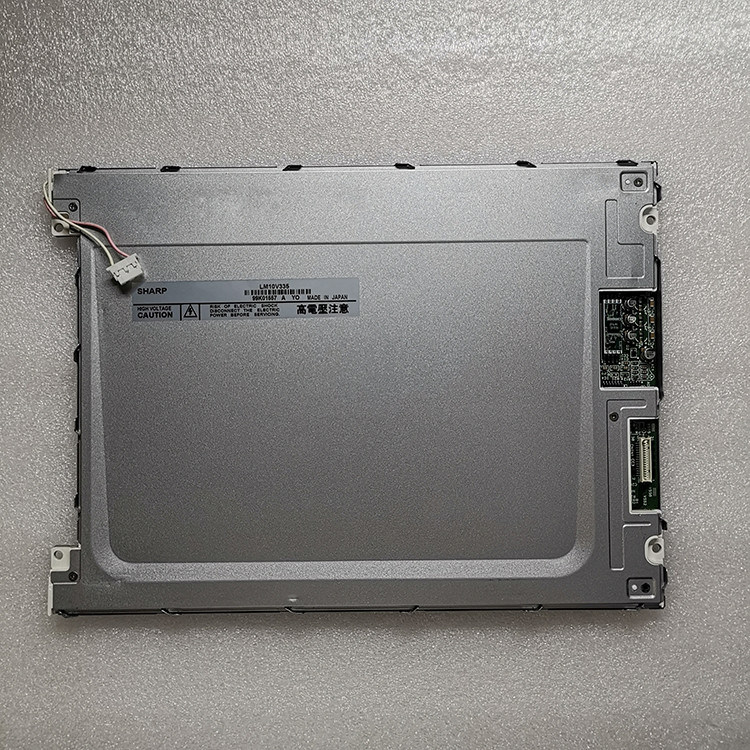

Detalhes do produto:
|
| Tipo do painel: | Afiado | Modelo do painel: | LM10V335 |
|---|---|---|---|
| Brilho: | ² de 70 cd/m (tipo.) | Tamanho do painel: | 10.4inch |
| Formato do pixel: | Listra vertical do RGB | Abertura da moldura: | 215.2 ((W) × 162.4 ((H) mm |
| Tipo da lâmpada: | 1 PC CCFL, 25K horas, sem motorista | Relação de sinal: | Dados paralelos (8-bit), 31 pinos Conector |
| Resolução: | 640 ((RGB) × 480, VGA, 76PPI | Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; temperatura de armazenamento: -25 ~ 60 °C |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Detalhe básico: | Fabricante | Atividade: | Nome do modelo | LM10V335 |
|---|---|---|---|---|
| Tipo de painel | CSTN-LCD, LCM | Outro nome | - | |
| Tamanho do painel | 10.4 polegadas | Concebido para | ||
| Classificação máxima: | Temperatura OP | 0 ~ 50 °C | Temperatura ST | -25 ~ 60 °C |
| Nível de vibração | - | RoHS |
| Características do pixel: | Número de pixels | 640 ((RGB) × 480 [VGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.110×0.330 mm | Pixel Pitch ((W × H) | 0.330 × 0,330 mm [76 PPI] | |
| Tamanho físico: | Visualização ativa | 211.18 ((W) × 158.38 ((H) mm | Em geral, Dim. | 264 ((W) × 193,6 ((H) mm |
| Abertura do bezel | 215.2 ((W) × 162.4 ((H) mm | Profundidade global | 8.5 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 4:3 | Estilo de forma | ||
| Fixação: | Orifícios de montagem da face (4-Φ3.5) na borda esquerda e direita | |||
| Outras informações: | Massas | 450 g (tipo) | Superfície | - |
| Informações Básicas: | Luminância | 70 cd/m2 (tipo) | Relação de contraste | 30: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | - | Velocidade de resposta | 220/80 (tipo) (Tr/Td) (ms) | |
| Ângulo de visão | 30/30/25/15 (tipo) | Modo de funcionamento | STN, normalmente preto, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.275" Wy:0.320 | Cor de suporte | Cores |
| Temperatura da cor | 9154K | Uniformidade branca | - |
| Características da lâmpada: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Posição | Tipo de luz de borda (lado superior) |
|---|---|---|---|---|---|---|
| Intercâmbio | - | Montante | 1 colher | A vida | 25K ((Tip.) (horas) | |
| Lâmpada Elétrica: | Corrente de entrada | 5.5 mA (tipo) | Voltagem de entrada | 510 V (tipo) | ||
| Frequência | 20/70KHz (min./máximo) | Voltagem de ligação | 760/1300V (máximo) (Ta=+25/0°C) | |||
| Consumo | 2.8W (tipo) | |||||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JST | BHR-03VS-1 | 1 colher | 40,0 mm | 3 pinos | BLL-3PINS-HNL | |
| Controlador de luz de fundo: | - Não, não. | |||||
| Sinalização elétrica: | Corrente de entrada | A partir de 1 de janeiro de 2016, o número de unidades da unidade de comando deve ser igual ou superior a: | Voltagem de entrada | 5.0V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.05/1.60W (tipo/máximo) | Interface de sinal | Dados paralelos (8-bit) | |||
| Voltagem lógica para sinais: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| HRS | DF9B-31P-1V | 1 colher | 10,0 mm | 31 pinos | ||
LM10V335 suporta exibição640 ((RGB) × 480(VGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.18 ((W) × 158.38 ((H) mm, tamanho de contorno de 264 ((W) × 193.6 ((H) × 8.5 ((D) mm, tamanho da área de visualização de 215,2 ((W) × 162,4 ((H) mm, peso líquido de 450g (tipo). Como um STN, normalmente preto, produto LCM transmissor, LM10V335 pode fornecer 70 cd/m2 brilho de exibição 30:1 relação de contraste transmissor, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) ângulo de visão e tempo de resposta de 220/80 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 25K horas, é adicionalmente necessário um controlador de retroiluminação externo.
