Detalhes do produto:
|
| Modelo do painel: | LM12S49 | Brilho: | 185cd/m2 |
|---|---|---|---|
| Tamanho do painel: | 12.1inch | Resolução: | 800 ((RGB) × 600, SVGA, 82PPI |
| Interface de sinal: | CMOS/TTL (1 ch, 8-bit), 41 pinos Conector | Formato do pixel: | Listra vertical do RGB |
| Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; temperatura de armazenamento: -25 ~ 60 °C | Tipo da lâmpada: | 2 PCs CCFL, 40K horas, sem motorista |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Informações Básicas: | Brilho | 185 cd/m2 (tipo) | Relação de contraste | 401 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 30/30/15/25 (tipo) | Modo óptico | STN, normalmente preto, transmissor | |
| Direção de visualização | - | Tempo de resposta | 220/80 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.280" Wy:0.330 | Números de cores | Cores |
| Temperatura da cor | 8484K | Uniformidade branca | - |
| Características do pixel: | Formato de pixels | 800 ((RGB) × 600 [SVGA] | Pitch de ponto | 0.1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.3075 × 0,3075 mm (H × V) [82PPI] | |
| Tamanho mecânico: | Área de exibição | 246 × 184,5 mm (H × V) | Área de Bezel | 250.6 × 189,1 mm (H × V) |
| Esboço Dim. | 275 × 202,5 mm (H × V) | Profundidade do contorno | 8.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 4(H:V) | Estilo de forma | ||
| Furtos e Brackets: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7) na borda esquerda e direita | |||
| Outras características: | Peso | 550 g | Superfície | - |
| Sistema de sinal: | CMOS/TTL (1 ch, 8 bits) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3/5.0V (tipo) | Input corrente | 160/170mA (tipo) | ||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| HRS | DF9B-41P-1V | 10,0 mm | 41 pinos | 1 colher | ||
| Características da luz de fundo: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Tempo de vida | 40K (tipo) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 2 peças | Posição | Tipo de luz de borda (superior e inferior) | |
| Lâmpada Elétrica: | Voltagem de entrada | 590 V (tipo) | Input corrente | 5.5/6.0mA (tipo/máximo) | ||
| Frequência | 30/70KHz (min./máximo) | Tensão de arranque | 1130/1280V (máximo) (Ta=+25/0°C) | |||
| Consumo | 6.5W (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | BHR-03VS-1 | 40,0 mm | 3 pinos | 2 peças | BLL-3PINS-HNL | |

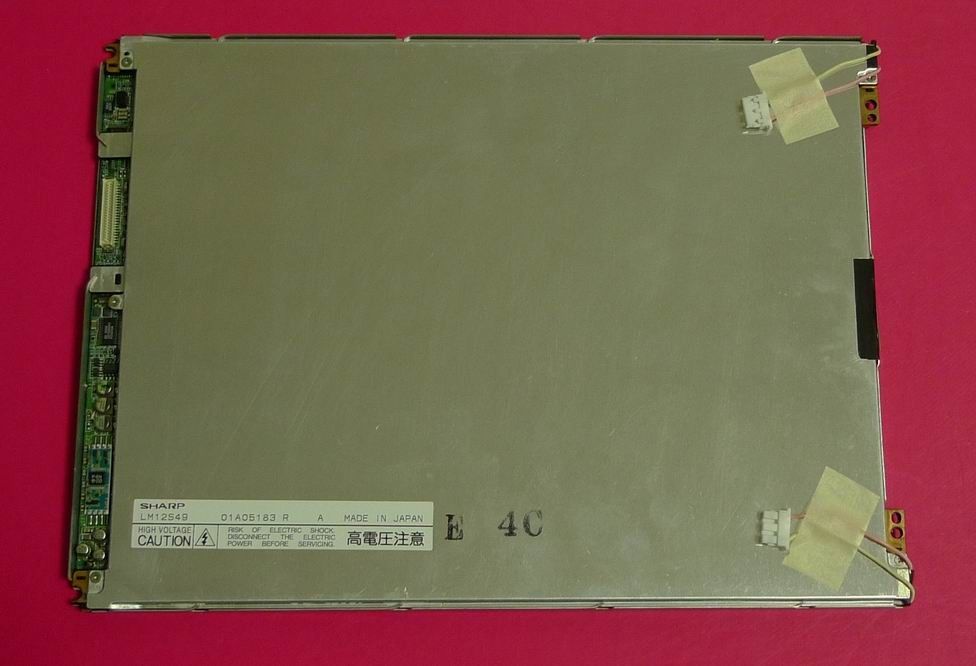

LM12S49 suporta exibição800 ((RGB) × 600(SVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 246 ((W) × 184.5 ((H) mm, tamanho de contorno de 275 ((W) × 202.5 ((H) × 8.5 ((D) mm, tamanho da área de visualização de 250,6 ((W) × 189,1 ((H) mm, peso líquido de 550g. Como um STN, normalmente preto, produto LCM transmissor, LM12S49 pode fornecer 185 cd/m2 brilho de exibição 40:1 relação de contraste transmissor, 30/30/15/25 (Typ.)(CR≥5) (L/R/U/D) ângulo de visão, e tempo de resposta de 220/80 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 2 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (Top e Bottom) e têm um tempo de vida útil de 40K horas, é adicionalmente necessário um controlador de retroiluminação externo.
