Detalhes do produto:
|
| Tamanho do painel: | 5.7 polegadas | Modelo do painel: | LM32019P |
|---|---|---|---|
| LIGRIDADE: | ² de 70 cd/m (tipo.) | Abertura da moldura: | 121.0(W) × 91.6 ((H) mm |
| Resolução: | 320×240, QVGA, 70PPI | Relação de sinal: | Dados paralelos (4-bit), 12 pinos FPC |
| Ambiente: | Temperatura de funcionamento: 0 ~ 45 °C; Temperatura de armazenamento: -25 ~ 60 °C | Tipo da lâmpada: | 1 PCes CCFL, horas 15K, sem motorista |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Informações básicas: | Marca do painel | Atividade: | Modelo de painel | LM32019P |
|---|---|---|---|---|
| Tamanho diagonal | 5.7" | Aplicação | ||
| Tipo de painel | FSTN-LCD, LCM | Modelo Alias | - | |
| Confiabilidade: | Temporário operacional. | 0 ~ 45 °C | Temperatura de armazenamento. | -25 ~ 60 °C |
| Informações Básicas: | Brilho | 70 cd/m2 (tipo) | Relação de contraste | 101 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 25/25/15/30 (tipo) | Modo óptico | STN, preto/branco (negativo), transmissor | |
| Direção de visualização | - | Tempo de resposta | 350/170 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | - | Números de cores | Monocromático |
| Temperatura da cor | - | Uniformidade branca | 1.30/1.50 (tipo/máximo) ((5 pontos) |
| Características do pixel: | Formato de pixels | 320×240 [QVGA] | Pitch de ponto | 0.360 × 0,360 mm (H × V) |
|---|---|---|---|---|
| Configuração | Rectângulo | Pitch de pixel | 0.360×0.360 mm (H×V) [70PPI] | |
| Tamanho mecânico: | Área de exibição | 115.17 × 86,37 mm (H × V) | Área de Bezel | 121.0 × 91,6 mm (H × V) |
| Esboço Dim. | 166 × 109 mm (H × V) | Profundidade do contorno | 7.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 4(H:V) | Estilo de forma | ||
| Furtos e Brackets: | Orifícios de montagem da face (3-Φ3.0, 1-Φ2.8) | |||
| Outras características: | Peso | 160 g (tipo) | Superfície | - |
| Sistema de sinal: | Dados paralelos (4-bit) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 5.0V (tipo) | Input corrente | 1.2mA (tipo) | ||
| Consumo | 46/70 mW (tipo/máximo) | |||||
| Características da interface: | Tipo | FPC | Posição | - | ||
| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| 1.25 mm | 12 pinos | 1 colher | ||||
| Características da luz de fundo: | Forma da lâmpada | - | Tipo de lâmpada | CCFL | Tempo de vida | 15K (Tip.) (Horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 1 colher | Posição | Tipo de luz de borda | |
| Lâmpada Elétrica: | Voltagem de entrada | 290 ± 29 V | Input corrente | 5.0±1mA | ||
| Frequência | 20/60KHz (min./máximo) | Tensão de arranque | 900V (máximo) (Ta=+25°C) | |||
| Consumo | 1.45W (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | BHR-03VS-1 | 40,0 mm | 3 pinos | 1 colher | BLL-3PINS-HNL | |

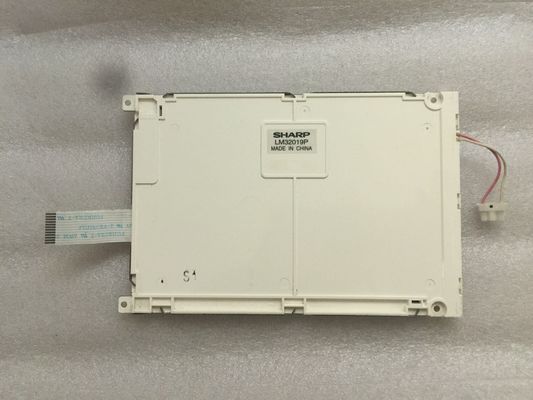

LM32019P suporta exibição320×240(QVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em retângulo.dimensão da área de observação de 121.0(W) × 91.6(H) mm, peso líquido de 160g (tipo). Como um produto LCM transmissor STN, preto/branco (negativo), o LM32019P pode fornecer 70 cd/m2 de brilho de exibição 10:1, relação de contraste transmissor,25/25/15/30.) (CR≥4) (L/R/U/D) ângulo de visão e tempo de resposta de 350/170 (Typ.) (Tr/Td) ms., apresentando assim uma paleta de cores monocromáticas.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como Edge luz tipo e têm um tempo de vida útil de 15K horas, é adicionalmente necessário um controlador de retroiluminação externo.
