Detalhes do produto:
|
tamanho do painel: | 5.5inch | Modelo do painel: | LM32C04P |
---|---|---|---|
Brilho: | ² de 170 cd/m (tipo.) | Relação de sinal: | Dados paralelos (de 8 bits), conector de 20 pinos |
Tipo da lâmpada: | 2 PCes CCFL, sem motorista | Definição: | 320 (RGB) ×240, QVGA, 72PPI |
tipo do painel: | CSTN-LCD, LCM | Ambiente: | Temp de funcionamento.: 0 ~ °C 60; Temp do armazenamento.: -25 ~ °C 65 |
Realçar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
Tamanho da tela: | 5,5" | |||
---|---|---|---|---|
Características do pixel: | Número do pixel | Formato do pixel | Dot Pitch (H×V) | Passo do pixel (H×V) |
320 (RGB) ×240, QVGA | Listra vertical do RGB | 0.116×0.348 milímetro | 0.348×0.348 milímetro [72PPI] | |
Tamanho mecânico: | Área de exposição (H×V) | Abertura da moldura (H×V) | Dimensão total (H×V) | Profundidade total |
111.36×83.52 milímetro | 115.6×87.6 milímetro | 149.2×116.4 milímetro | 24,8 milímetros | |
Características do esboço: | Forma do formulário | Prolongamento (H: V) | Orientação | Dê forma ao estilo |
Retângulo liso | 4:3 | Tipo da paisagem | ||
Outras especs.: | Massa | Tampa do painel | Tratamento de superfície | |
320g (tipo.) | - | - |
Características do luminoso: | Tipo | Posição | Vida (horas) | Uma quantidade | Forma | Substituição |
---|---|---|---|---|---|---|
CCFL | Tipo claro direto | - | 2 PCes | - | - | |
CCFL elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
340±40V | 7.0±1mA | 4.8/6.1W (tipo. /Max.) | ||||
Frequência de funcionamento | Tensão da partida | |||||
20/60KHz (mínimo/máximo) | 1100/1400V (máximo) (Ta=+25/0℃) | |||||
Características da relação: | Motorista State de CCFL | Tipo físico | Posição da relação | |||
Não | Conector | - | ||||
Detalhe da relação | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
JST | S3B-XH-A | PCes 1 | 3 pinos | 2,5 milímetros | BLL-3PINS-LNH | |
JST | S3B-XH-A | PCes 1 | 3 pinos | 2,5 milímetros | BLL-3PINS-HNL |
Informação básica: | Luminância | Modo do trabalho | Relação do contraste |
---|---|---|---|
² de 170 cd/m (tipo.) | STN, normalmente preto | 20:1 (tipo.) (transmissivo) | |
Boa vista em | Ângulo de visão | Tempo de resposta | |
- | - | 150/50 (tipo.) (Tr/Td) (Senhora) | |
Cor da exposição: | Temperatura de cor: | Cor do apoio | Coordenada da cor |
8558K | Cor | X: 0,290; Y: 0,300 |
Sinal elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
---|---|---|---|---|---|---|
5.0V (tipo.) | 24.7mA (tipo.) | 420/620mW (tipo. /Max.) | ||||
Características da relação: | Tipo do sinal | Tipo físico | Posição da relação | |||
Dados paralelos (de 8 bits) | Conector | - | ||||
Detalhe da relação: | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
Kyocera Elco | 00-6200-207-032-800 | PCes 1 | 20 pinos | 1,0 milímetros |

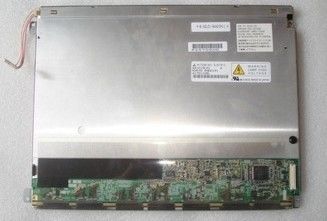

LM32C04P apoia a exposição 320 (RGB) ×240 (QVGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 111,36 (W)×83.52 (H) milímetro, tamanho do esboço de 149,2 (W)×116.4 (H) milímetro, vendo um tamanho da área de 115,6 (W)×87.6 (H) milímetro, peso líquido de 320g (tipo.). Como um STN, o produto normalmente preto de LCM, lata de LM32C04P fornece a relação transimissive do contraste do 20:1 do brilho da exposição do ² de 170 cd/m, e o tempo de resposta de 150/50 (tipo.) (Tr/Td) Senhora, assim apresentando uma paleta de cores da cor. Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo claro direto, motorista externo do luminoso é precisado adicionalmente.
