Detalhes do produto:
|

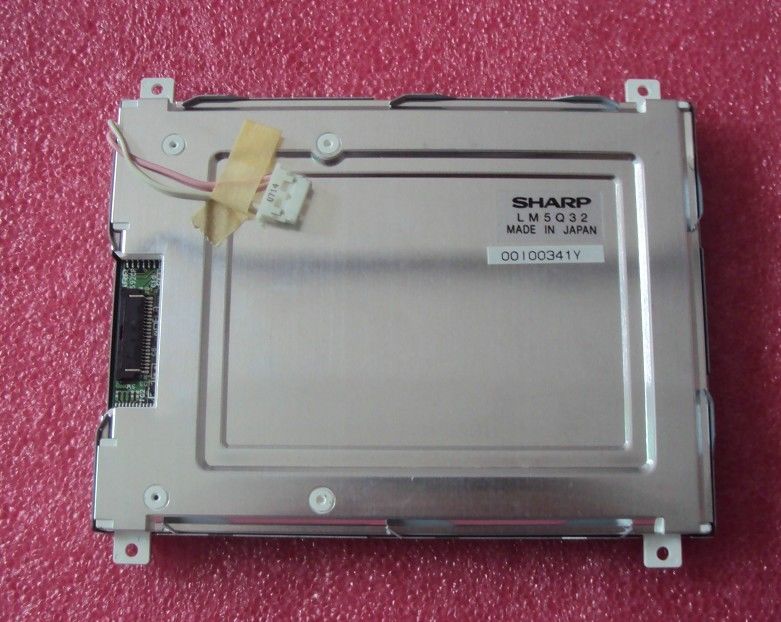

| Tipo do painel: | Afiado | Modelo do painel: | LM5Q32 |
|---|---|---|---|
| LIGRIDADE: | ² de 120 cd/m (tipo.) | Resolução: | 320 ((RGB) × 240, QVGA, 80PPI |
| Tamanho do painel: | 5,0" | Tipo da lâmpada: | 1 PCes CCFL, horas 15K, sem motorista |
| Relação de sinal: | Dados paralelos (8-bit), 20 pinos Conector | Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; temperatura de armazenamento: -25 ~ 65 °C |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Informações Básicas: | Brilho | 120 cd/m2 (tipo) | Relação de contraste | 301 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 35/35/15/25 (tipo) ((CR≥5) | Modo óptico | STN, normalmente preto, transmissor | |
| Direção de visualização | Às seis horas. | Tempo de resposta | 150/50 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.290" Wy:0.300 | Números de cores | Cores |
| Temperatura da cor | 8558K | Uniformidade branca | - |
| Características do pixel: | Formato de pixels | 320 ((RGB) × 240 [QVGA] | Pitch de ponto | 0.105 × 0,315 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.315 × 0,315 mm (H × V) [80PPI] | |
| Tamanho mecânico: | Área de exibição | 100.8 × 75,6 mm (H × V) | Área de Bezel | 103.4 × 78,3 mm (H × V) |
| Esboço Dim. | 134 × 113 mm (H × V) | Profundidade do contorno | 10.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 4(H:V) | Estilo de forma | ||
| Outras características: | Peso | 150 g (tipo) | Superfície | - |
| Características da luz de fundo: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Tempo de vida | 15K (min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 1 colher | Posição | Tipo de luz de borda (lado superior) | |
| Lâmpada Elétrica: | Voltagem de entrada | 720 V (tipo) | Input corrente | 4.0±1mA | ||
| Frequência | 30/80KHz (min./máximo) | Tensão de arranque | 1280/1600V (máximo) (Ta=+25/0°C) | |||
| Consumo | 2.9W (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | BHR-03VS-1 | 40,0 mm | 3 pinos | 1 colher | BLL-3PINS-HNL | |
| Sistema de sinal: | Dados paralelos (8-bit) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 5.0V (tipo) | Input corrente | 3/5mA (tipo/máximo) | ||
| Consumo | 310/400 mW (tipo/máximo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| FCI | SFR20R-1ST | 0.8 mm | 20 pinos | 1 colher | ||
LM5Q32 suporta exibição320 (RGB) × 240(QVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 100.8 ((W) × 75.6 ((H) mm, tamanho de contorno de 134 ((W) × 113 ((H) × 10.5 ((D) mm, tamanho da área de visualização de 103,4 ((W) × 78,3 ((H) mm, peso líquido de 150g (tipo). Como um STN, normalmente preto, produto LCM transmissor, LM5Q32 pode fornecer 120 cd/m2 brilho de exibição 30:1 relação de contraste transmissor, 35/35/15/25 (Typ.)(CR≥5) (L/R/U/D) ângulo de visão, melhor direção de visão às 6 horas, e tempo de resposta de 150/50 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 15K horas, é adicionalmente necessário um controlador de retroiluminação externo.
