Detalhes do produto:
|
| Marca: | Afiado | Modelo: | LM5Q32R |
|---|---|---|---|
| Luminância: | ² de 120 cd/m (tipo.) | Tamanho diagonal: | 5.0inch |
| Fonte de luz: | CCFL [1pcs], 15K horas, W/O Driver | Formato do pixel: | 320 ((RGB) × 240 [QVGA] 80PPI |
| Tipo de interface: | Dados paralelos (8-bit), 20 pinos Conector | Ambiente: | Temperatura de operação: 0 ~ 60 °C; Temperatura de armazenamento: -25 ~ 65 °C |
| Destacar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Tamanho da tela: | 5.0" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 320 ((RGB) × 240, QVGA | Faixa Vertical RGB | 0.105 × 0,315 mm | 0.315 × 0,315 mm [80 PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 100.8×75,6 mm | 103.4 × 78,3 mm | 134×113 mm | 10.5 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 150 g (tipo) | - | - | ||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 120 cd/m2 (tipo) | STN, normalmente preto, transmissor | 301 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 35/35/15/25 (tipo) ((CR≥5) | 150/50 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 8558K | Cores | X:0.290; Y:0.300 |
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 3/5mA (tipo/máximo) | 310/400 mW (tipo/máximo) | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| Dados paralelos (8-bit) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| FCI | SFR20R-1ST | 1 colher | 20 pinos | 0.8 mm | ||
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | 15K (min.) | 1 colher | Direita. | - | |
| CCFL Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 720 V (tipo) | 4.0±1mA | 2.9W (tipo) | ||||
| Frequência de funcionamento | Voltagem de arranque | |||||
| 30/80KHz (min./máximo) | 1280/1600V (máximo) (Ta=+25/0°C) | |||||
| Características da interface: | Estado do condutor da CCFL | Tipo físico | Posição da interface | |||
| - Não, não. | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| JST | BHR-03VS-1 | 1 colher | 3 pinos | 40,0 mm | BLL-3PINS-LNH | |

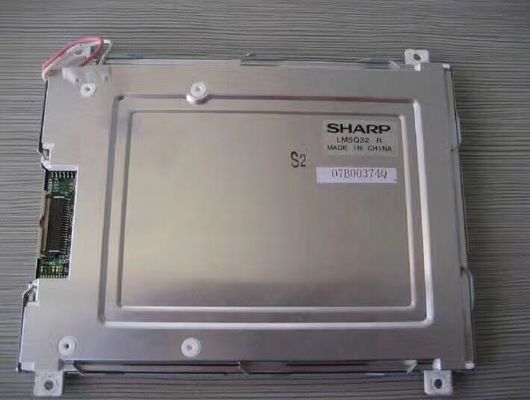

LM5Q32R suporta exibição320 (RGB) × 240(QVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 100.8 ((W) × 75.6 ((H) mm, tamanho de contorno de 134 ((W) × 113 ((H) × 10.5 ((D) mm, tamanho da área de visualização de 103,4 ((W) × 78,3 ((H) mm, peso líquido de 150g (tipo). Como um STN, Normalmente Negro, Produto LCM Transmissor, LM5Q32R pode fornecer 120 cd/m2 brilho de exibição 30:1 relação de contraste transmissor, 35/35/15/25 (Typ.)(CR≥5) (L/R/U/D) ângulo de visão, melhor direção de visão às 6 horas, e tempo de resposta de 150/50 (Typ.)(Tr/Td) ms., apresentando assim uma paleta de cores.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 15K horas, é adicionalmente necessário um controlador de retroiluminação externo.
