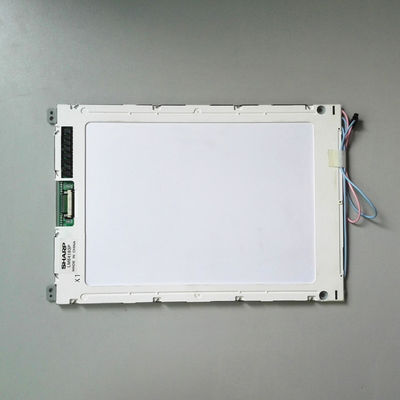

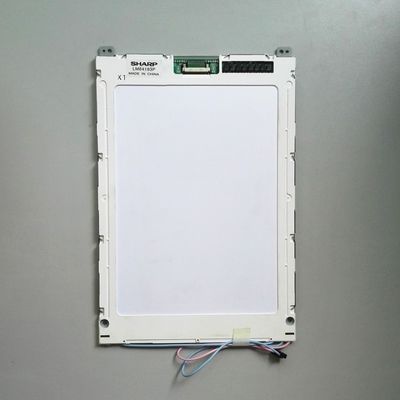

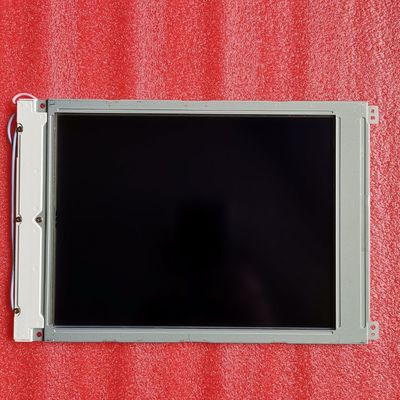

Detalhes do produto:
|
| Fabricante: | Afiado | Name modelo: | LM64183P |
|---|---|---|---|
| Formato do pixel: | retângulo | tipo do painel: | FSTN-LCD, LCM |
| Tamanho da tela: | 9,4" | Definição: | 640×480, VGA, 84PPI |
| Brilho: | ² de 70 cd/m (tipo.) | Tipo da lâmpada: | 1 PCes CCFL, horas 10K, sem motorista |
| Relação de sinal: | Dados paralelos (4-bit), conector de 15 pinos | Ambiente: | Temp de funcionamento.: 0 ~ °C 45; Temp do armazenamento.: -25 ~ °C 60 |
| Realçar: | Tela afiada de SVGA TFT LCD,Painel industrial de XGA LCD,Exposição de LVDS TFT LCD |
||
| Informação básica: | Tipo | Modelo | Tipo | Alias modelo |
|---|---|---|---|---|
| AFIADO | LM64183P | FSTN-LCD, LCM | - | |
| Confiança: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência da vibração |
| 0 ~ °C 45 | -25 ~ °C 60 | - |
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 70 cd/m (tipo.) | STN, preto/branco (negativo), transmissivo | 11:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 20/25/25/15 (tipo.) (CR>4) | - | 350/200 (tipo.) (Tr+/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| - | Monocromático | - |
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (lado inferior) | - | PCes 1 | 10K (mínimo) | - | |
| CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 5.0mA (tipo.) | 360V (tipo.) | 1.8W (tipo.) | ||||
| Características da relação: | Posição | Tipo | Motorista de CCFL | |||
| - | Conector | Não | ||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| MITSUMI | M63M83-04 | PCes 1 | 2,5 milímetros | 4 pinos | BLL-4PINS-LNNH | |
| Tamanho do painel: | 9,4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 640×480, VGA | Retângulo | 0.30×0.30 milímetro | 0.30×0.30 milímetro [84PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 191.97×143.97 milímetro | 201.4×153.4 milímetro | 260×174 milímetro | 7,0 (máximo) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 (W: H) | Tipo da paisagem | ||
| Fixação: | Furos de montagem da cara (4-Φ3.5) | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 340g (tipo.) | - | ||
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 24mA (tipo.) | 5.0V (tipo.) | 380/580mW (tipo. /Max.) | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | Dados paralelos (4-bit) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| molex | 53261-1510 | PCes 1 | 1,25 milímetros | 15 pinos | ||
LM64183P apoia a exposição 640×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados no retângulo. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 191,97 (W)×143.97 (H) milímetro, tamanho do esboço de 260 (W)×174 (H) milímetro, vendo um tamanho da área de 201,4 (W)×153.4 (H) milímetro, peso líquido de 340g (tipo.). Como um STN, o preto/branco (negativo), produto transmissivo de LCM, lata de LM64183P fornece a relação transimissive do contraste do 11:1 do brilho da exposição do ² de 70 cd/m, o 20/25/25/15 (tipo.) (CR>4) (L/R/U/D) ângulo de vista, e o tempo de resposta de 350/200 (tipo.) (Tr+/Td) Senhora, assim apresentando uma paleta de cores monocromáticas. Este produto adotou 1 os PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado inferior) e para ter uma estadia da vida ativa das horas 10K, motorista externo do luminoso é precisado adicionalmente. LM64183P utiliza os dados paralelos (4-bit) porque é o sistema de entrada do sinal, que conectou pelo conector de 15 pinos com a tensão de fonte de alimentação de 5.0V (tipo.).
