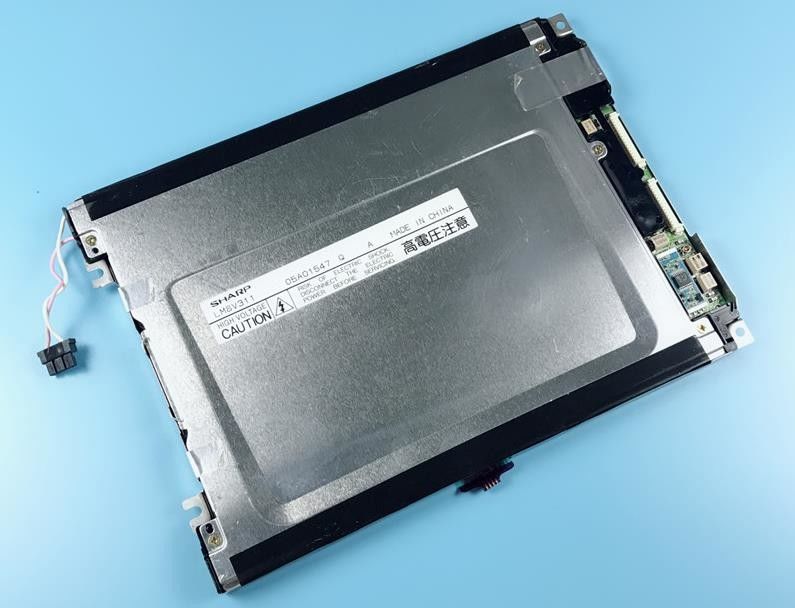

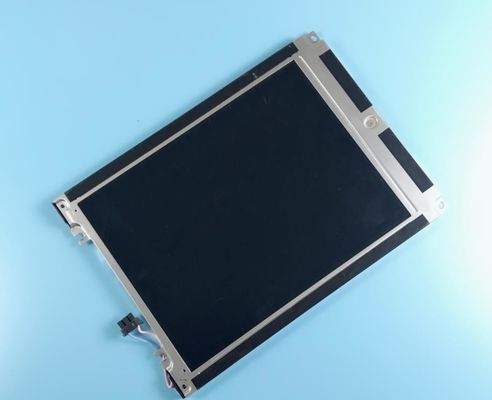

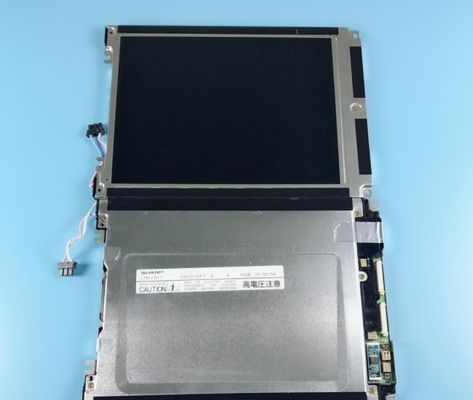

Detalhes do produto:
|
| Nome do modelo: | LM8V311 | Fabricante: | Afiado |
|---|---|---|---|
| Luminância: | ² de 55 cd/m (tipo.) | Iluminação de fundo: | 1 PC CCFL, 25K horas, sem motorista |
| Tamanho da tela: | 7,7 polegadas | Número do pixel: | 640 ((RGB) × 480 (VGA) 103PPI |
| Tipo do sinal: | Dados paralelos (8-bit), 29 pinos Conector | Max. Classificações: | Temperatura de armazenamento: -25 ~ 60 °C Temperatura de funcionamento: 0 ~ 40 °C |
| Destacar: | Exposição industrial de QVGA 113PPI Lcd,Painel de toque de WLED LVDS TFT,exposição afiada de 500nits TFT LCD |
||
| Informações Básicas: | Nome da marca | Nome do modelo | Tipo | Modelo Alias |
|---|---|---|---|---|
| Atividade: | LM8V311 | CSTN-LCD, LCM | - | |
| Classificação máxima: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível de vibração |
| 0 ~ 40 °C | -25 ~ 60 °C | - |
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 55 cd/m2 (tipo) | STN, normalmente preto, transmissor | 301 (tipo) (transmissor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| - | 30/30/15/30 (tipo) | 270/80 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 8841K | Cores | X:0.275; Y:0.330 |
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | 25K (min.) | 1 colher | Direita. | - | |
| CCFL Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 490/539V (tipo/máximo) | 3.0/5.0mA (tipo/máximo) | 1.47W (tipo) | ||||
| Frequência de funcionamento | Voltagem de arranque | |||||
| 30/70KHz (min./máximo) | 700/1050V (máximo) (Ta=+25/0°C) | |||||
| Características da interface: | Estado do condutor da CCFL | Tipo físico | Posição da interface | |||
| - Não, não. | Conector | - | ||||
| Detalhes da interface | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| HONDA | QZ-19-3F01 | 1 colher | 3 pinos | BLL-3PINS-LNH | ||
| Tamanho da tela: | 7.7" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 640 ((RGB) × 480, VGA | Faixa Vertical RGB | 0.082×0.246 mm | 0.246 × 0,246 mm [103PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 157.42×118,06 mm | - | 197 × 142,5 mm | 9.5 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 4:3 | Tipo de paisagem | ||
| Painel de Toque: | Pontos de contacto | Tipo de sinal | Controlador | Tecnologia |
| - | - | - | Toque resistivo de 4 fios, F/G | |
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 310 g (tipo) | - | - | ||
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 40/60 mA (tipo/máximo) | 130/200 mW (tipo/máximo) | ||||
| Voltagem para sinais de exibição: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| Dados paralelos (8-bit) | Conector | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| molex | Outros | 1 colher | 15 pinos | 1.25 mm | ||
| molex | Outros produtos de limpeza | 1 colher | 14 pinos | 1.25 mm | ||
LM8V311 suporta exibição640 ((RGB) × 480(VGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 157,42 ((W) × 118,06 ((H) mm, tamanho de contorno de 197 ((W) × 142,5 ((H) mm,Como um STN, Normalmente Negro, Produto LCM Transmissor, LM8V311 pode fornecer 55 cd/m2 brilho de exibição 30:1 relação de contraste transmissor, 30/30/15/30 (Typ.) ((CR≥5) (L/R/U/D) ângulo de visão , e tempo de resposta de 270/80 (Typ.) ((Tr/Td) ms., apresentando assim uma paleta de cores de cor.Este produto adotou 1 pcs CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 25K horas, é adicionalmente necessário um controlador de retroiluminação externo.
