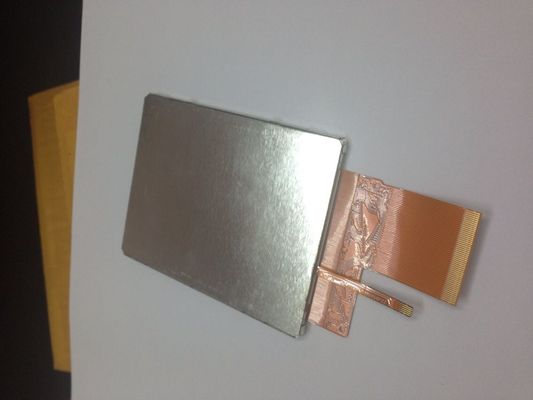

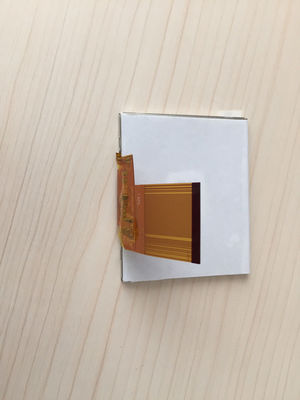

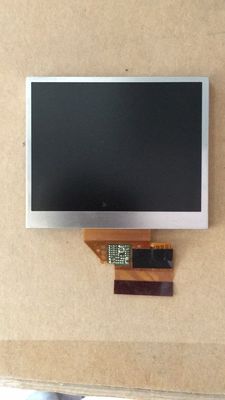

Detalhes do produto:
|
| Fabricante: | Afiado | Nome do modelo: | LQ035Q7DB06 |
|---|---|---|---|
| Luminância: | ² de 130 cd/m (tipo.) | Tamanho da tela: | 3,5 polegadas |
| Tipo do sinal: | RGB paralelo (1 ch, 6 bits), 50 pinos FPC | Iluminação de fundo: | 6S1P WLED, 10K horas, sem condutor |
| Número do pixel: | 240 ((RGB) × 320 (QVGA) 113PPI | Max. Classificações: | Temperatura de armazenamento: -25 ~ 70 °C Temperatura de funcionamento: -10 ~ 60 °C |
| Destacar: | Painel afiado de 240×320RGB TFT LCD,painel afiado de 130nits TFT LCD,3 |
||
Série LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Tamanho do painel: | 3.5 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 240 (RGB) × 320, QVGA | Faixa Vertical RGB | 00,0745 × 0,2235 mm | 0.2235 × 0,2235 mm [113PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 53.64 × 71,52 mm | 57.4×75,2 mm | 65 × 85 mm | 4.5±0,3 mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 34 (W: H) | Tipo de retrato | ||
| Tela sensível ao toque: | Pontos de contacto | Controlador TP | Tipo de sinal | Touch Tech |
| 1 ponto | Sem controlador táctil | - | Toque Resistivo de 4 fios | |
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 50.0g (tipo) | Revestimento duro (3H) | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 130 cd/m2 (tipo) | TN, normalmente branco, transflectivo | 8501 (Típico) (Transmissor) 08 (Típico) (Refletor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 40/40/40/50 (tipo) | Às seis horas. | 30/50 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 7351K | 262K (6-bit) | X:0.300; Y:0.320 | |
| Desempenho | Tipo 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | 7/11% (min./tipo) |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 3.0/2.0/0.05/-0.05mA (tipo) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| - | FPC | RGB paralelo (1 ch, 6 bits) | ||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 0.5 mm | 50 pinos | ||||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 1 cadeia | 6S1P | 10K ((Tip.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 15/20 mA (tipo/máximo) | 21.6/24V (tipo/máximo) | 324 mW (tipo) | ||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | FPC | - Não, não. | ||||
| Detalhes da interface | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| 1 colher | 0.5 mm | 5 pinos | BLE-5PINS-ANNCN | |||
LQ035Q7DB06 suporta exibição240 ((RGB) × 320(QVGA) com proporção de aspecto de 3:4 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 53,64 ((W) × 71,52 ((H) mm, tamanho de contorno de 65 ((W) × 85 ((H) × 4.8 ((D) mm, de dimensão de área de visualização de 57,4 mm × 75,2 mm, com tratamento de superfície de revestimento duro (3H), peso líquido de 50,0 g (tipo).LQ035Q7DB06 pode fornecer 130 cd/m2 brilho de exibição 851:1 relação de contraste transmissor, 8:1 (tipo) relação de contraste refletor, ângulo de visão 40/40/40/50 (tipo) (CR≥2) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 30/50 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K.Este produto adotou 6S1P WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 10K horas, é adicionalmente necessário um controlador de retroiluminação externo.
