Detalhes do produto:
|
| Tamanho do painel: | 3.8 polegadas | Modelo de painel: | LQ038Q7DB03R |
|---|---|---|---|
| Tipo do painel: | Apertas | Brilho: | 90cd/m2 |
| Tipo de lâmpada: | 9S1P WLED, 10K horas, sem motorista | Interface de sinal: | RGB paralelo (1 ch, 6 bits), 61 pinos FPC |
| Resolução: | 240 ((RGB) × 320, QVGA, 105PPI | Meio Ambiente: | Temperatura de funcionamento: 0 ~ 50 °C; Temperatura de armazenamento: -25 ~ 70 °C |
| Destacar: | Painel de LVDS TFT LCD,Painel de toque de WLED LVDS TFT |
||

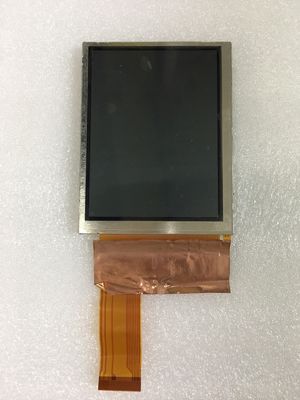

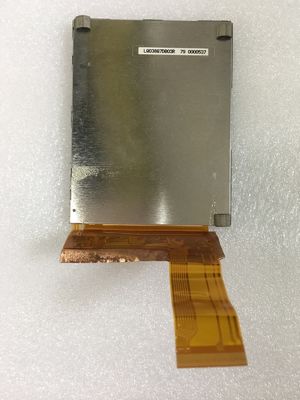

LQ038 Série LQ038Q7DB03R LQ038Q7DB03
| Tamanho da tela: | 3.8" | |||
|---|---|---|---|---|
| Características do pixel: | Número de pixels | Formato de pixels | Pitch de ponto (H × V) | Pitch de pixels (H × V) |
| 240 (RGB) × 320, QVGA | Faixa Vertical RGB | 0.080×0.240 mm | 0.240×0,240 mm [105PPI] | |
| Tamanho mecânico: | Área de exibição (H × V) | Abertura do bezel (H × V) | Dimensão global (H × V) | Profundidade global |
| 57.6 × 76,8 mm | 61.2×80,4 mm | De largura não superior a 10 mm | 30,4 ± 0,25 mm | |
| Características do Esquema: | Forma do formulário | Relação de aspecto (H:V) | Orientação | Estilo de forma |
| Retângulo plano | 3:4 | Tipo de retrato | ||
| Outras especificações: | Massas | Cobertura do painel | Tratamento de superfície | |
| 42.0g (tipo) | - | Revestimento duro (3H) | ||
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Características da luz de fundo: | Tipo | Posição | Vida ((Horas) | Montante | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 10K ((Tip.) | 9S1P | 1 cadeia | - | |
| WLED Electrical: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
| 32.4/36.0V (tipo/máximo) | 15/20 mA (tipo/máximo) | 486/720 mW (tipo/máximo) | ||||
| Características da interface: | Estado do condutor WLED | Tipo físico | Posição da interface | |||
| - Não, não. | Incluído na interface do sinal do painel | - | ||||
| Informações Básicas: | Luminância | Modo de trabalho | Relação de contraste |
|---|---|---|---|
| 90 cd/m2 (tipo) | TN, normalmente branco, transflectivo | 7501 (Típico) (Transmissor) 08 (Típico) (Refletor) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| Às seis horas. | 40/40/40/40 (tipo) | 30/50 (tipo) (Tr/Td) (ms) | |
| Cor do Display: | Temperatura de cor: | Cor de suporte | Coordenadas de cor |
| 7203K | 262K (6-bit) | X:0.300; Y:0.330 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 18% | 24% | 18% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1.17/1.33 (tipo/máximo) ((9 pontos) | ||
| Desempenho | Tecnologia 3D | Visibilidade externa | Reflexão |
| - | Luz solar legível | 7.0/11% (Min.Typ.) | |
| Sinalização elétrica: | Voltagem de entrada | Corrente de entrada | Consumo de energia | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (tipo) ((VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (tipo) ((ISHA/ISHD/IDD/IEE) | 33/66 mW (tipo/máximo) | ||||
| Características da interface: | Tipo de sinal | Tipo físico | Posição da interface | |||
| RGB paralelo (1 ch, 6 bits) | FPC | - | ||||
| Detalhes da interface: | Nome da marca | Nome do modelo | Montante | Pins | Pin Pitch | Configuração do pin |
| 1 colher | 61 pinos | |||||
LQ038Q7DB03R suporta exibição240 ((RGB) × 320(QVGA) com relação de aspecto de 3:4 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 57,6 ((W) × 76,8 ((H) mm, tamanho de contorno de 69 ((W) × 88,6 ((H) mm,dimensão da área de visão de 61.2 ((W) × 80.4 ((H) mm, com tratamento de superfície de revestimento duro (3H), peso líquido de 42,0 g (tipo). Como um produto TN, normalmente branco, transflectivo LCM, LQ038Q7DB03R pode fornecer 90 cd/m2 brilho de exibição 75:1 relação de contraste transmissor, 8:1 (tipo) relação de contraste refletor, ângulo de visão 40/40/40/40 (tipo) (CR≥2) (L/R/U/D), melhor direção de visão às 6 horas e tempo de resposta de 30/50 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K, também com desempenho de gama de cores de 18% (NTSC).Este produto adotou 9S1P WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 10K horas, é adicionalmente necessário um controlador de retroiluminação externo.
