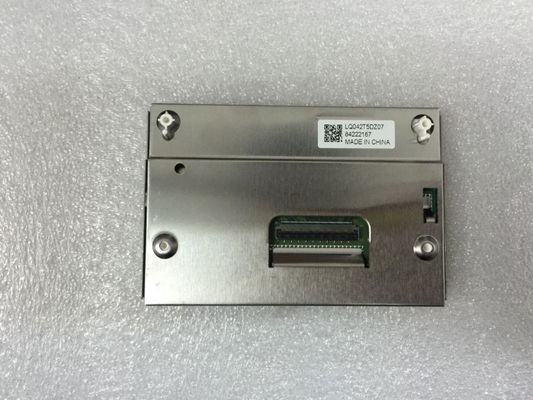

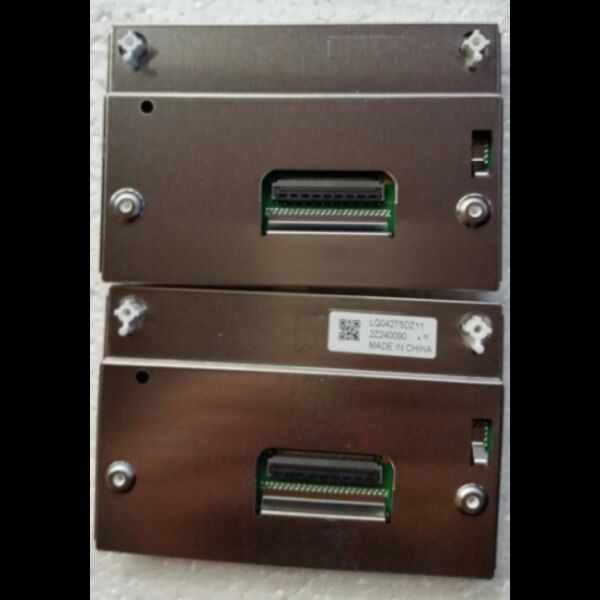

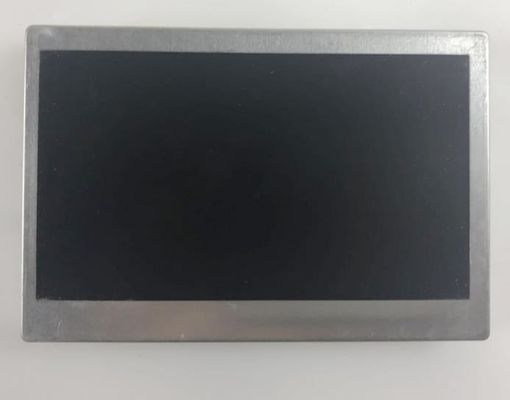

Detalhes do produto:
|
| Marca: | Apertas | Modelo: | LQ042T5DZ11 |
|---|---|---|---|
| Luminância: | 500cd/m² | Tamanho diagonal: | 4,2 polegadas |
| Fonte de luz: | WLED, 10K horas, com LED Driver | Tipo de interface: | CMOS (1 ch, 6 bits), 50 pinos Conector |
| Formato de pixels: | 480×272RGB | Meio Ambiente: | Temperatura de operação: -30 ~ 85 °C; Temperatura de armazenamento: -40 ~ 95 °C |
| Destacar: | Painel de LVDS TFT LCD,Painel de toque de WLED LVDS TFT |
||
Série LQ042 LQ042T5DZ13K LQ042T5DZ13A LQ042T5DZ11 LQ042T5DZ07
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|
| Atividade: | LQ042T5DZ11 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -30 ~ 85 °C | -40 ~ 95 °C | - |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 500 (tipo) | 85/85/85/85 (tipo) | 15/5 (tipo) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Simetria | ASV, normalmente preto, transmissor | 2000: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 8022K | 262K (6-bit) | X:0.290; Y:0.320 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 64% | 86% | 67% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação branca: |
1.18 (tipo) (9 pontos) |
||
| Tamanho do painel: | 4.2" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 480×272 ((RGB) [WQVGA] | Faixa horizontal RGB | 0.1935×0.1935 [131PPI] | 0.1935×0.0645 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 92.88 ((H) × 52.632 ((V) | - | 102.5 ((H) × 69 ((V) | 12.0 (tipo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 169 (H:V) | ||
| Instalação: | Orifícios de montagem traseiros (4-Ф2.0) | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 120 g (tipo) | - | Antiglare, Reflexão 1,5% (tipo) | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | - | - | 10K (min.) | - | |
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | Com LED Driver | Incluído na interface do sinal do painel | ||||
| Motorista elétrico: | Fornecimento de tensão | Fornecimento atual | Consumo de energia | |||
| 7.0/13.5/18.0V (min./tipo/máximo) | 150/400 mA (tipo/máximo) | |||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 10/60 mA (tipo/máximo) | - | ||||
| Voltagem para sinais de exibição: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | CMOS (1 ch, 6 bits) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| HRS | FH41-50S-0.5SH(05) | 0.5 mm | 50 pinos | 1 colher | ||
LQ042T5DZ11 suporta exibição480×272 (RGB)(WQVGA) com relação de aspecto de 16:9 (W:H), cujos pixels estão dispostos em Faixa Horizontal RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 92.88 ((W) × 52.632 ((H) mm, tamanho de contorno de 102.5 ((W) × 69 ((H) mm, com tratamento de superfície de Antiglare, Reflexão 1,5% (tipo), peso líquido de 120g (tipo). Como um ASV, Normalmente Negro, Produto LCM Transmissor, LQ042T5DZ11 pode fornecer 500 cd/m2 brilho de exibição 2000:1 relação de contraste transmissor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria e tempo de resposta de 15/5 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K, também com desempenho de gama de cores de 64% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 10K horas, com LED Driver.
