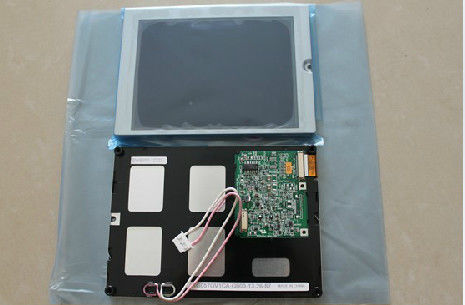

Detalhes do produto:
|
| Tipo do painel: | Afiado | Modelo do painel: | LQ057Q3DG01 |
|---|---|---|---|
| DEFINIÇÃO: | 320 (RGB) ×240, QVGA, 70PPI | Brilho: | ² de 320 cd/m (tipo.) |
| tamanho do painel: | 5.7INCH | Tipo da lâmpada: | 5S4P WLED, horas 30K |
| Relação de sinal: | CMOS (1 ch, bocado 6), conector de 33 pinos | Ambiente: | Temp de funcionamento.: -30 ~ °C 70; Temp do armazenamento.: -30 ~ °C 70 |
| Realçar: | Exposição afiada de QVGA TFT LCD,Painel afiado de TFT da simetria |
||
LQ057 série LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Informação básica: | Luminância (² de cd/m) | Ângulo de visão (L/R/U/D) | Tempo de resposta (Senhora) |
|---|---|---|---|
| 320 (tipo.) | 80/80/80/65 (tipo.) (CR≥5) | 30/10 (tipo.) (Tr/Td) | |
| A melhor vista sobre | Modo de exposição | Relação do contraste | |
| 12 horas | TN, normalmente branco, transmissivo | 500: 1 (tipo.) (transmissivo) | |
| Cor da exposição: | Temperatura de cor | Cores da exposição | Coordenada branca |
| 6387K | 262K (6-bit) | X: 0,314; Y: 0,335 |
| Tamanho do painel: | 5,7" | |||
|---|---|---|---|---|
| Características do pixel: | Formato do pixel | Configuração do pixel | Passo do pixel (milímetros) | Dot Pitch (milímetros) |
| 320 (RGB) ×240 [QVGA] | Listra vertical do RGB | 0.360×0.360 [70PPI] | 0.120×0.360 | |
| Tamanho mecânico: | Área ativa (milímetros) | Área da moldura (milímetros) | Dimensão do esboço (milímetros) | Profundidade do esboço (milímetros) |
| 115,2 (H) × 86,4 (V) | 121,0 (H) × 92,2 (V) | 144 (H) × 103,8 (V) | 13.8±0.5 milímetro | |
| Características do esboço: | Fatora de formulários | Orientação | Prolongamento | Dê forma ao estilo |
| Retângulo liso | Tipo da paisagem | 4:3 (H: V) | ||
| Tela táctil: | Controlador | Pontos do toque | Relação | Tecnologia do TP |
| Sem controlador do toque | - | - | toque 4-wire Resistive | |
| Montagem: | Furos de montagem laterais (4-M2); Furos de montagem traseiros (4 PCes) | |||
| O outro detalhe: | Peso | Tampa do painel | Tratamento | |
| 255g (máximo) | - | - | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida (horas) | Troca da lâmpada |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda (lado superior) | 5S4P | 4 cordas | 30K (tipo.) | - | |
| WLED elétrico: | Fonte da tensão | Alimentação em corrente | Poder | |||
| 16.0/17.5V (tipo. /Max.) | 20mA (tipo.) | 1.28W (tipo.) | ||||
| Características da relação: | Posição | Motorista do luminoso | Tipo | |||
| - | FPC | |||||
| Detalhe da relação: | Tipo | Modelo | Pin Pitch | Pin Amount | Quantidade | Configuração |
| 0,5 milímetros | 8 pinos | PCes 1 | ||||
| Condução do painel elétrica: | Fonte da tensão | Alimentação em corrente | Poder | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo.) | 20/30mA (tipo.) | - | ||||
| Tensão para sinais da exposição: | 0≤VIL≤0.1VCC; 0.9VCC≤VIH≤VCC | |||||
| Características da relação: | Posição | Sinal | Tipo | |||
| - | CMOS (1 ch, 6 mordidos) | Conector | ||||
| Detalhe do conector: | Tipo | Modelo | Pin Pitch | Pin Amount | Quantidade | Configuração |
| IRISO | IMSA-9637S-33Y902 | 0,5 milímetros | 33 pinos | PCes 1 | DRGB-33P1C6B-040A | |
LQ057Q3DG01 apoia a exposição 320 (RGB) ×240 (QVGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 115,2 (W)×86.4 (H) milímetro, tamanho do esboço de 144 (W)×103.8 (H)×14.3 (D) milímetro, vendo um tamanho da área de 121,0 (W)×92.2 (H) milímetro, peso líquido de 255g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ057Q3DG01 fornece a relação transimissive do contraste do 500:1 do brilho da exposição do ² de 320 cd/m, 80/80/80/65 (tipo.) (CR≥5) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 12 horas, e o tempo de resposta de 30/10 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 5S4P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado superior) e para ter uma estadia da vida ativa das horas 30K.
