Detalhes do produto:
|
Modelo do painel: | LQ064V3DG02 | Tipo do painel: | Afiado |
---|---|---|---|
BRILHO: | ² de 325 cd/m (tipo.) | tamanho do painel: | 6.4INCH |
Tipo da lâmpada: | 2 PCes CCFL, horas 50K, sem motorista | DEFINIÇÃO: | 640 (RGB) ×480, VGA, 124PPI |
Relação de sinal: | RGB paralelo (1 ch, 6 mordidos), conector de 31 pinos | Ambiente: | Temp de funcionamento.: -30 ~ °C 80; Temp do armazenamento.: -30 ~ °C 80; Nível da vibração: 2.0G (² |
Realçar: | Exposição afiada de QVGA TFT LCD,Painel afiado de TFT da simetria |
LQ064 série LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
Informação básica: | Luminância | ² de 325 cd/m (tipo.) | Relação do contraste | 350: 1 (tipo.) (transmissivo) |
---|---|---|---|---|
Boa vista em | 12 horas | Velocidade da resposta | 8/21 (tipo.) (Tr/Td) (Senhora) | |
Ângulo de visão | 70/70/70/40 (tipo.) (CR≥5) | Modo de funcionamento | TN, normalmente branco, transmissivo | |
Desempenho da cor: | Cromaticidade | Wx: 0,313; Wy: 0,329 | Cor do apoio | 262K (6-bit) |
Temperatura de cor | 6485K | Uniformidade branca | - |
Características do pixel: | Número de pixel | 640 (RGB) ×480 [VGA] | Arranjo | Listra vertical do RGB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.068×0.204 milímetro | Passo do pixel (W×H) | 0.204×0.204 milímetro [124PPI] | |
Tamanho físico: | Visão ativa | 130,56 (W)×97.92 (H) milímetro | Total escureça. | 161,3 (W)×117 (H) milímetro |
Abertura da moldura | 135,3 (W)×103.0 (H) milímetro | Profundidade total | 12,0 (tipo.) milímetros | |
Características do esboço: | Forma do formulário | Retângulo liso | Orientação | Tipo da paisagem |
Prolongamento (W: H) | 4:3 | Dê forma ao estilo | ||
Fixação: | Furos de montagem da cara (4-Ф3.2) em lesmas esquerdas, direitas | |||
O outro detalhe: | Massa | 280g (máximo) | Superfície | Antiofuscante |
Sinal elétrico: | Corrente entrada | 290/200mA (tipo.) (ICC) | Tensão entrada | 3.3/5.0V (tipo.) (VCC) | ||
---|---|---|---|---|---|---|
Consumo | - | Relação de sinal | RGB paralelo (1 ch, bocado 6) | |||
Tensão da lógica para sinais: | -0.3V≤VIL≤0.9V; 2.3V≤VIH≤5.5V | |||||
Características da relação: | Posição | - | Tipo físico | Conector | ||
Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pin Amount | Pin Assignment |
HORAS | DF9BA-31P-1V | PCes 1 | 1,0 milímetros | 31 pinos | DRGB-31P1C6B-010K |
Características da lâmpada: | Forma da lâmpada | Reto | Tipo da lâmpada | CCFL | Posição | Tipo da luz de borda (lado inferior) |
---|---|---|---|---|---|---|
Troca | - | Uma quantidade | 2 PCes | Vida | 50K (tipo.) (horas) | |
Lâmpada elétrica: | Corrente entrada | 10.0±1.0mA | Tensão entrada | 370±40V | ||
Frequência | 35/80KHz (mínimo/máximo) | Tensão de ligação | - | |||
Características da relação: | Posição | - | Tipo físico | Conector | ||
Detalhe da relação: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pin Amount | Pin Assignment |
JST | BHR-04VS-1 | PCes 1 | 4,0 milímetros | 4 pinos | BLL-4PINS-HHNL | |
Motorista do luminoso: | Não |

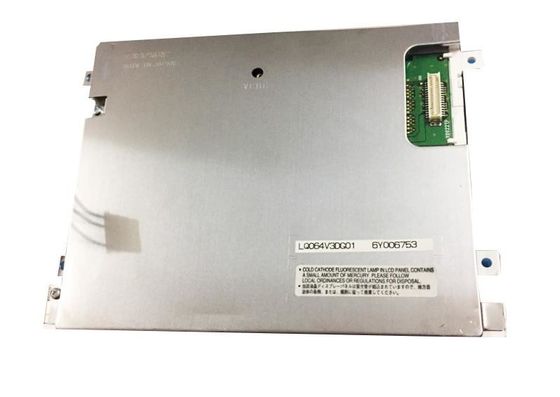

LQ064V3DG02 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 130,56 (W)×97.92 (H) milímetro, tamanho do esboço de 161,3 (W)×117 (H) milímetro, vendo um tamanho da área de 135,3 (W)×103.0 (H) milímetro, com o treament de superfície do peso antiofuscante, líquido de 280g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ064V3DG02 fornece a relação transimissive do contraste do 350:1 do brilho da exposição do ² de 325 cd/m, 70/70/70/40 (tipo.) (CR≥5) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 12 horas, e o tempo de resposta de 8/21 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado inferior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
