Detalhes do produto:
|

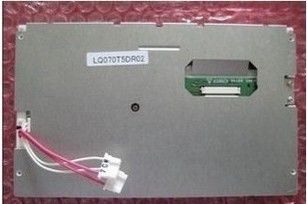

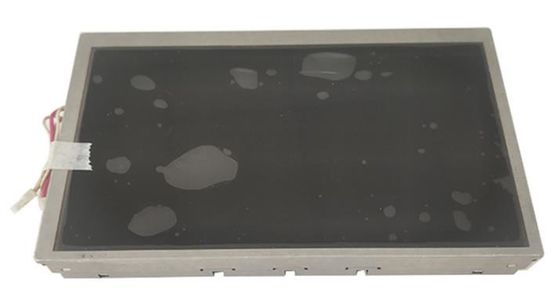

| Fabricante: | Apertas | Nome do modelo: | LQ070T5DR02 |
|---|---|---|---|
| Iluminação de fundo: | 2 PCs CCFL, 10K horas, sem motorista | Tipo do sinal: | Paralelo RGB (1 ch, 6 bits), 36 pinos Conector |
| Tamanho da tela: | 7.0 polegadas | Luminância: | 400 cd/m2 (tipo) |
| Número de pixels: | 480 ((RGB) × 240 (WQVGA) 77PPI | Max. Classificações: | Temperatura de armazenamento: -40 ~ 85 °C Temperatura de funcionamento: -30 ~ 85 °C; Nível de vibraç |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||

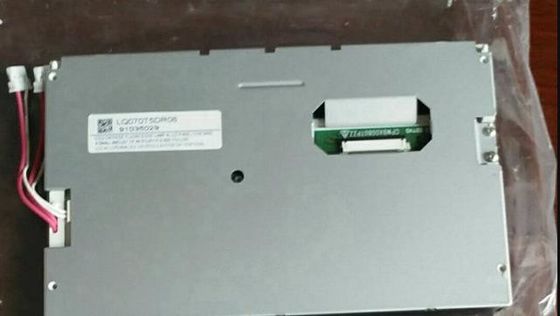

Série LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Informações Básicas: | Marca | Atividade: | Modelo | LQ070T5DR02 |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizado para | ||
| Tamanho da tela | 7.0" | Nome falso | - | |
| Ambiente: | Temperatura de armazenamento. | -40 ~ 85 °C | Temporário operacional. | -30 ~ 85 °C |
| RoHS | - | Vibração | 2.9G (28,4 m/s2) |
| Características do pixel: | Resolução | 480 (RGB) × 240, WQVGA | Pitch de ponto (mm) | 0.107 × 0,3625 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.321 × 0,3625 (H × V) [77PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 154.08 ((H) × 87 ((V) | Área de bezel ((mm) | 159.1 ((H) × 91.9 ((V) |
| Esboço Dim. ((mm) | 170.1 ((H) × 103.4 ((V) | Profundidade ((mm) | 15.2±0.5 | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | |
| Proporção de aspecto | 169 (H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Orifícios de montagem traseiros (4-Φ2.05) | |||
| Outras especificações: | Peso | 280 g (máximo) | Tratamento | Antiglare, antireflexo |
| Informações Básicas: | Luminância ((cd/m2) | 400 (tipo) | Relação de contraste | 1001 (min.) (Transmissão) |
|---|---|---|---|---|
| Ângulo de visão | 65/65/40/65 (tipo) | Modo de exibição | TN, normalmente branco, transmissor | |
| Melhor visão | Às seis horas. | Resposta (s) | 30/50 (tipo) (Tr/Td) | |
| Desempenho de cores: | Coordenada branca | X:0.313; Y:0.329 | Exibir cores | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | - |
| Sinalização elétrica: | Fornecimento de tensão | 5/10/-10V (tipo) ((VSH/VGH/VGL) | Fornecimento atual | 35/25/-22mA (tipo) ((ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Tipo de sinal: | RGB paralelo (1 ch, 6 bits) | Voltagem do sinal | VIL≤0,9V; 2,3V≤VIH | |||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | 36FLZ-RSM1-R-TB | 1 colher | 36 pinos | 0.5 mm | A partir de 1 de janeiro de 2014, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada no valor normal. | |
| Características da luz de fundo: | Forma | Direita. | Tipo | CCFL | Posição | Tipo de luz de borda (lado inferior) |
|---|---|---|---|---|---|---|
| Substituição | - | Quantidade | 2 peças | Tempo de vida | 10K ((min.) (horas) | |
| Lâmpada Elétrica: | Fornecimento de tensão | 370 ± 40 V | Fornecimento atual | 60,0 ± 0,5 mA | ||
| Frequência | 45/70KHz (min./máximo) | Voltagem de arranque | 1300/1350V (máximo) (Ta=+25/-30°C) | |||
| Consumo | 4.5W (tipo) | |||||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | BHR-02 ((8.0) VS-1N | 2 peças | 2 pinos | 80,0 mm | BLL-2PINS-HL | |
| Controlador de luz de fundo: | - Não, não. | |||||
LQ070T5DR02 suporta exibição480 (RGB) × 240(WQVGA) com proporção de aspecto de 16:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 154.08 ((W) × 87 ((H) mm, tamanho de contorno de 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, dimensão da área de visão de 159,1 ((W) × 91,9 ((H) mm, com tratamento de superfície de Antiglare, Antireflection, peso líquido de 280 g (Max.).LQ070T5DR02 pode fornecer 400 cd/m2 de brilho de exibição 1001:1 relação de contraste transmissor, ângulo de visão 65/65/40/65 (tipo) (CR≥5) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 30/50 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado inferior) e têm um tempo de vida útil de 10K horas,É adicionalmente necessário um controlador de luz de fundo externo.
