Detalhes do produto:
|
| Tipo do painel: | Apertas | Modelo de painel: | LQ070T5DR06 |
|---|---|---|---|
| Brilho: | 400 cd/m2 (tipo) | Tamanho do painel: | 7.0 polegadas |
| Resolução: | 480 ((RGB) × 240, WQVGA, 77PPI | Interface de sinal: | Paralelo RGB (1 ch, 6 bits), 36 pinos Conector |
| Tipo de lâmpada: | 2 PCs CCFL, 10K horas, sem motorista | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 85 °C; Temperatura de armazenamento: -40 ~ 85 °C; Nível de vibra |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
Série LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Características do pixel: | Formato de pixels | 480 ((RGB) × 240 [WQVGA] | Pitch de ponto | 0.107 × 0,3625 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.321 × 0,3625 mm (H × V) [77PPI] | |
| Tamanho mecânico: | Área de exibição | 154.08 × 87 mm (H × V) | Área de Bezel | 159.1 × 91,9 mm (H × V) |
| Esboço Dim. | 170.1 × 103,4 mm (H × V) | Profundidade do contorno | 15.2±0,5 mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 169 (H:V) | Estilo de forma | ||
| Furtos e Brackets: | Orifícios de montagem traseiros (4-Φ2.05) | |||
| Outras características: | Peso | 295 g (máximo) | Superfície | Antiglare, antireflexo |
| Informações Básicas: | Brilho | 400 cd/m2 (tipo) | Relação de contraste | 1001 (min.) (Transmissão) |
|---|---|---|---|---|
| Ângulo de visão | 65/65/40/65 (tipo) | Modo óptico | TN, normalmente branco, transmissor | |
| Direção de visualização | Às seis horas. | Tempo de resposta | 30/50 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.313" Wy:0.329 | Números de cores | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | - |
| Características da luz de fundo: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Tempo de vida | 10K ((min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 2 peças | Posição | Tipo de luz de borda (lado inferior) | |
| Lâmpada Elétrica: | Voltagem de entrada | 370 ± 40 V | Input corrente | 60,0 ± 0,5 mA | ||
| Frequência | 45/70KHz (min./máximo) | Tensão de arranque | 1300/1350V (máximo) (Ta=+25/-30°C) | |||
| Consumo | 4.5W (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 pinos | 2 peças | BLL-2PINS-HL | |
| Sistema de sinal: | RGB paralelo (1 ch, 6 bits) | Voltagem lógica | VIL≤0,9V; 2,3V≤VIH | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 5/10/-10V (tipo) ((VSH/VGH/VGL) | Input corrente | 35/25/-22mA (tipo) ((ISH/IGH/IGL) | ||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | 36FLZ-RSM1-R-TB | 0.5 mm | 36 pinos | 1 colher | A partir de 1 de janeiro de 2014, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada no valor normal. | |

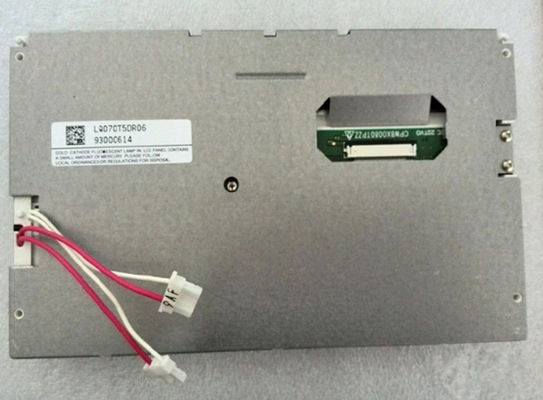

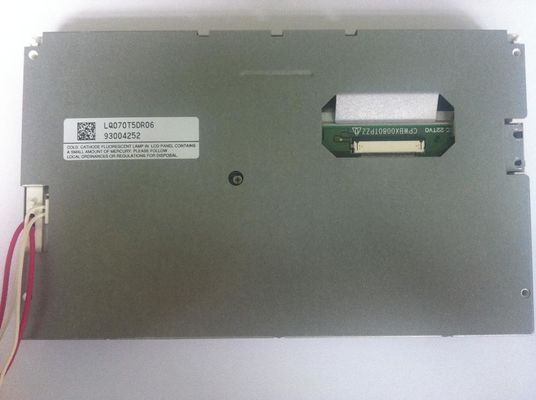

LQ070T5DR06 suporta exibição480 (RGB) × 240(WQVGA) com proporção de aspecto de 16:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 154.08 ((W) × 87 ((H) mm, tamanho de contorno de 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, dimensão da área de visão de 159,1 ((W) × 91,9 ((H) mm, com tratamento de superfície de Antiglare, Antireflection, peso líquido de 295 g (Max.).LQ070T5DR06 pode fornecer 400 cd/m2 de brilho de exibição 1001:1 relação de contraste transmissor, ângulo de visão 65/65/40/65 (tipo) (CR≥5) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 30/50 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado inferior) e têm um tempo de vida útil de 10K horas,É adicionalmente necessário um controlador de luz de fundo externo.
