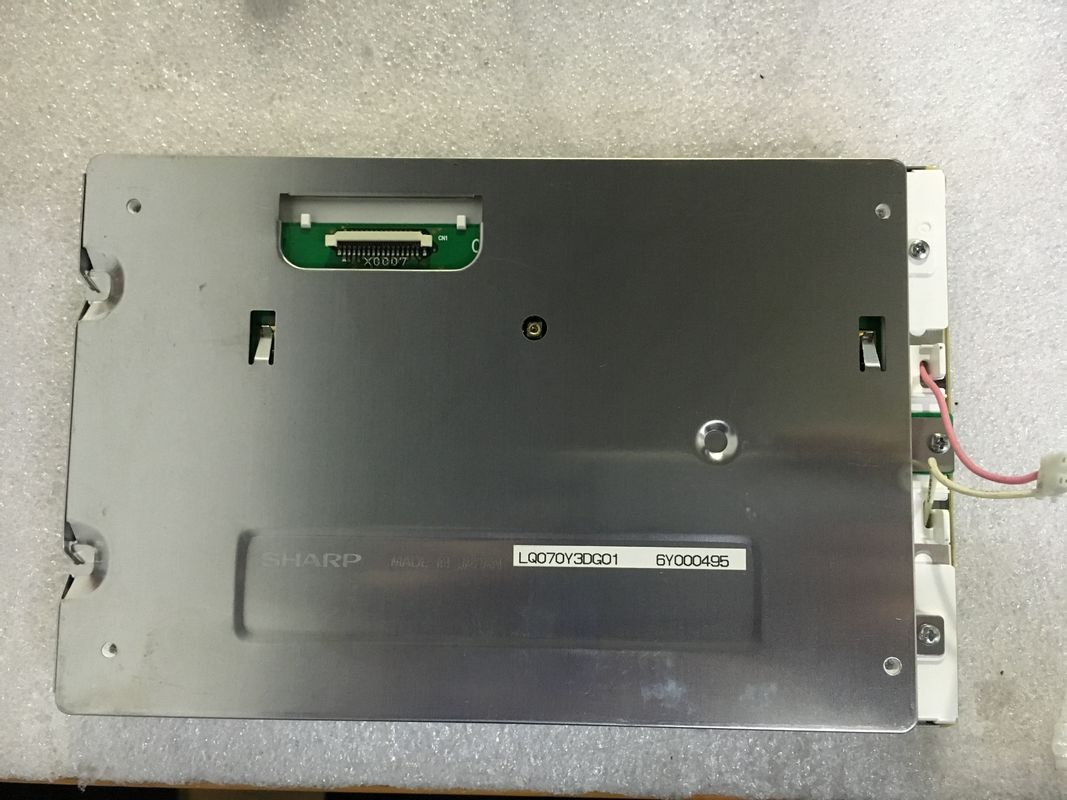

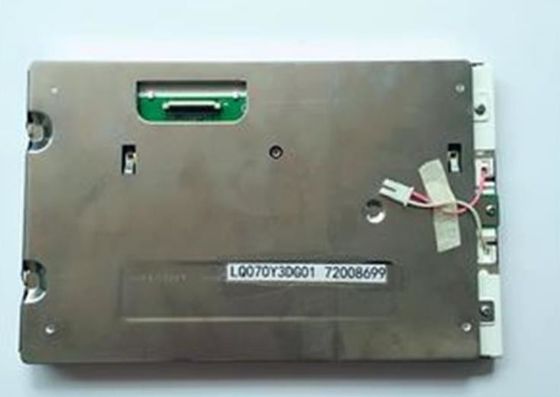

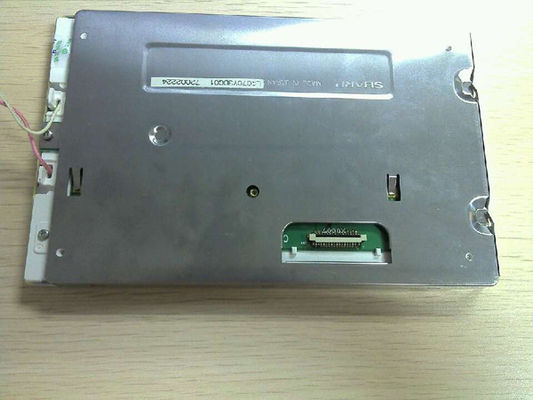

Detalhes do produto:
|
| Modelo: | LQ070Y3DG01 | Marca: | Apertas |
|---|---|---|---|
| Tamanho diagonal: | 7,0 polegadas | Luminância: | 380 cd/m2 (tipo) |
| Tipo de interface: | CMOS (1 ch, 6 bits) 32 pinos Conector | Fonte de luz: | CCFL [1pcs], 15K horas, W/O Driver |
| Formato de pixels: | 800 (RGB) ×480 [WVGA] 133PPI | Meio Ambiente: | Temperatura de operação: 0 ~ 50 °C; Temperatura de armazenamento: -25 ~ 75 °C |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
Série LQ070 Série LQ070Y3DG05 Série LQ070Y3DG03 Série LQ070Y3DG02 Série LQ070Y3DG01
| Características do pixel: | Resolução | 800 ((RGB) × 480, WVGA | Pitch de ponto (mm) | 0.0635 × 0,1905 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.1905×0.1905 (H×V) [133PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 152.4 ((H) × 91.44 ((V) | Área de bezel ((mm) | 157.2 ((H) × 96.35 ((V) |
| Esboço Dim. ((mm) | 175 ((H) × 111,5 ((V) | Profundidade ((mm) | 13.5/13.8 (tipo/máximo) | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | |
| Proporção de aspecto | 159 (H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Orifícios de montagem traseiros (4-Φ2.2) | |||
| Outras especificações: | Peso | 340 g (tipo) | Tratamento | - |
| Informações Básicas: | Luminância ((cd/m2) | 380 (tipo) | Relação de contraste | 3501 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 60/60/50/60 (tipo) | Modo de exibição | TN, normalmente branco, transmissor | |
| Melhor visão | Às seis horas. | Resposta (s) | 10/15 (tipo) (Tr/Td) | |
| Desempenho de cores: | Coordenada branca | X:0.313; Y:0.329 | Exibir cores | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | - |
| Taxa de quadros |
60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Consumo de energia: | 5.3W (tipo) |
| Sinalização elétrica: | Fornecimento de tensão | 5.0V (tipo) | Fornecimento atual | 300/450 mA (tipo/máximo) | ||
|---|---|---|---|---|---|---|
| Consumo | 1.5W (tipo) | |||||
| Tipo de sinal: | CMOS (1 ch, 6 bits) | Voltagem do sinal | - | |||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JAE | IL-FPR-32S-VF | 1 colher | 32 pinos | 0.5 mm | ||
| Características da luz de fundo: | Forma | Direita. | Tipo | CCFL | Posição | Tipo de luz de borda |
|---|---|---|---|---|---|---|
| Substituição | - | Quantidade | 1 colher | Tempo de vida | 15K (Tip.) (Horas) | |
| Lâmpada Elétrica: | Fornecimento de tensão | 760±80V | Fornecimento atual | 50,0 ± 0,5 mA | ||
| Frequência | 40/70KHz (min./máximo) | Voltagem de arranque | 1640V (máximo) | |||
| Consumo | 3.8W (tipo) | |||||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | O número de veículos a motor não deve exceder: | 1 colher | 2 pinos | 3.5 mm | BLL-2PINS-HL | |
| Controlador de luz de fundo: | - Não, não. | |||||
LQ070Y3DG01 suporta exibição800 ((RGB) × 480(WVGA) com relação de aspecto de 15:9 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 152,4 ((W) × 91,44 ((H) mm, tamanho de contorno de 175 ((W) × 111,5 ((H) × 13.8 ((D) mm, tamanho da área de visualização de 157,2 ((W) × 96,35 ((H) mm, peso líquido de 340g (tipo). Como um produto TN, normalmente branco, transmissor LCM, LQ070Y3DG01 pode fornecer 380 cd/m2 de brilho de exibição 350:1 relação de contraste transmissor, 60/60/50/60 (tipo) (CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 10/15 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 1 PC CCFL como é sistema de retroiluminação que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 15K horas,É adicionalmente necessário um controlador de luz de fundo externo.
