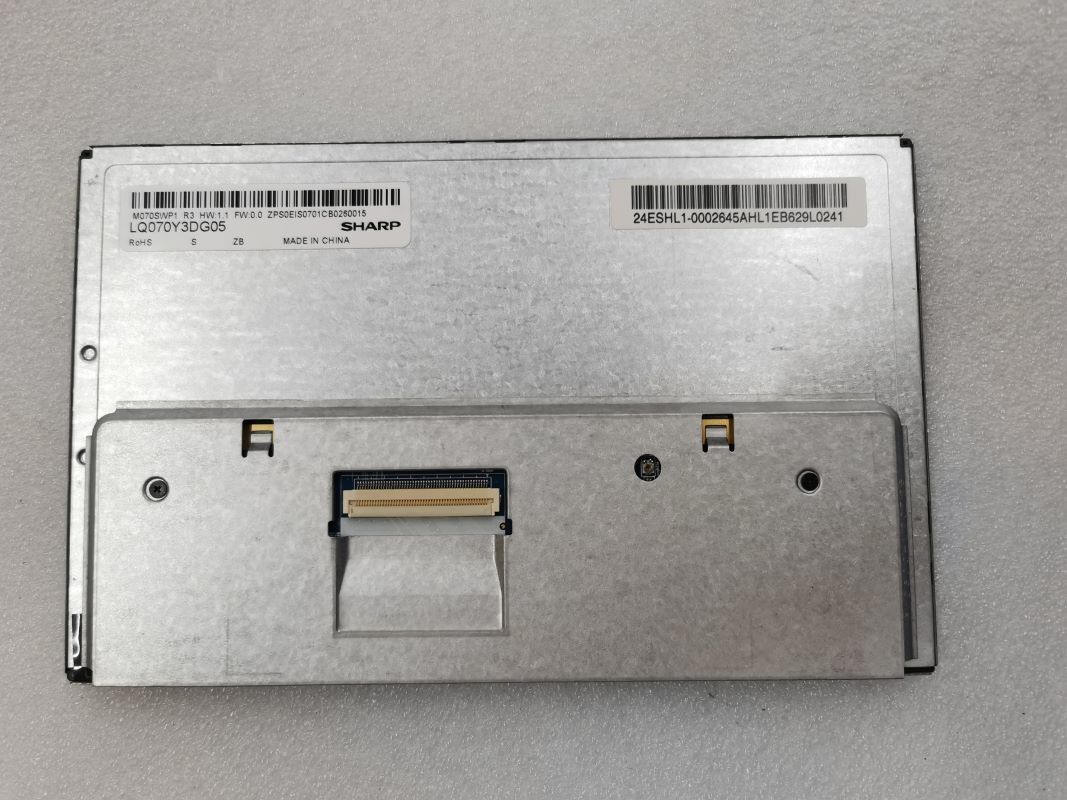

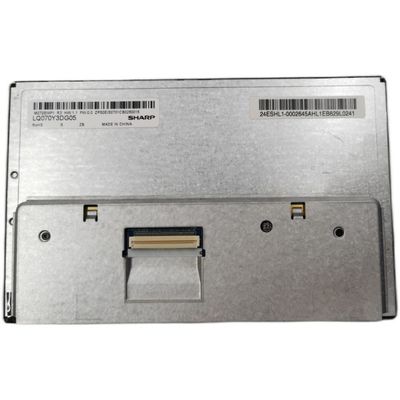

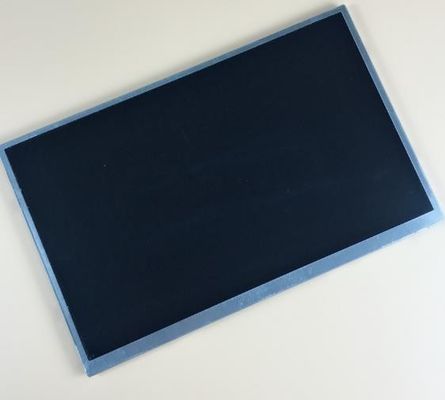

Detalhes do produto:
|
| Fabricante: | Apertas | Nome do modelo: | LQ070Y3DG05 |
|---|---|---|---|
| Tamanho da tela: | 7,0 polegadas | Luminância: | ² de 350cd/m |
| Número de pixels: | 800 ((RGB) × 480 (WVGA) 134PPI | Tipo do sinal: | RGB paralelo (1 ch, 8-bit), 50 pinos Conector |
| Iluminação de fundo: | WLED, 20K horas, com LED Driver | Max. Classificações: | Temperatura de armazenamento: -30 ~ 80 °C Temperatura de funcionamento: -20 ~ 70 °C |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
Série LQ070 Série LQ070Y3DG05 Série LQ070Y3DG03 Série LQ070Y3DG02 Série LQ070Y3DG01
| Informações básicas: | Marca do painel | Atividade: | Modelo de painel | LQ070Y3DG05 1 Compatível |
|---|---|---|---|---|
| Tamanho diagonal | 7.0" | Aplicação | ||
| Tipo de painel | a-Si TFT-LCD, LCM | Modelo Alias | M070SWP1 R3 | |
| Confiabilidade: | Temporário operacional. | -20 ~ 70 °C | Temperatura de armazenamento. | -30 ~ 80 °C |
| Estado da RoHS | Classificação de vibração | 1.5G (14,7 m/s2) |
| Características do pixel: | Formato de pixels | 800 ((RGB) × 480 [WVGA] | Pitch de ponto | 0.064 × 0,1805 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.192 × 0,1805 mm (H × V) [134PPI] | |
| Tamanho mecânico: | Área de exibição | 153.6 × 86,64 mm (H × V) | Área de Bezel | 156.0 × 89,04 mm (H × V) |
| Esboço Dim. | 165 × 104 mm (H × V) | Profundidade do contorno | 5/8.2 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 169 (H:V) | Estilo de forma | ||
| Furtos e Brackets: | Sem | |||
| Outras características: | Peso | 194 g (tipo) | Superfície | Antiglare, revestimento duro (3H) |
| Informações Básicas: | Brilho | 350 cd/m2 (tipo) | Relação de contraste | 5001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 70/70/50/70 (tipo) | Modo óptico | TN, normalmente branco, transmissor | |
| Direção de visualização | Às seis horas. | Tempo de resposta | 16 (tipo) (Tr+Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.310" Wy:0.330 | Números de cores | 16.7M (8-bit) |
| Temperatura da cor | 6638K | Uniformidade branca | 1.43 (max.) ((5 pontos) |
| Frequência de quadros: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Características da luz de fundo: | Forma da lâmpada | - | Tipo de lâmpada | WLED | Tempo de vida | 20K ((min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | - | Posição | Tipo de luz de borda | |
| Características da interface: | Tipo | Incluído na interface do sinal do painel | Posição | - | Condutor de lâmpada | Com LED Driver |
| Motorista elétrico: | Voltagem de entrada | 4.5/12.0/16.0V (min./tipo/máximo) | Input corrente | - | ||
| Consumo | 2.1W (máximo) | |||||
| Sistema de sinal: | RGB paralelo (1 ch, 8-bit) | Voltagem lógica | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3V (tipo) | Input corrente | 100/150 mA (tipo/máximo) | ||
| Consumo | 0.5W (máximo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| Starconn | 089H50-000000-G2-R | 0.5 mm | 50 pinos | 1 colher | ||
LQ070Y3DG05 suporta exibição800 ((RGB) × 480(WVGA) com relação de aspecto de 16:9 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 153,6 ((W) × 86,64 ((H) mm, tamanho de contorno de 165 ((W) × 104 ((H) × 8.2 ((D) mm, dimensão da área de visão de 156,0 ((W) × 89,04 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 194 g (tipo).LQ070Y3DG05 pode fornecer 350 cd/m2 de brilho de exibição 5001:1 relação de contraste transmissor, ângulo de visão 70/70/50/70 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 16 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores 50% (NTSC).Este produto adotou WLED como é sistema de retroiluminação que foi colocado como Edge tipo de luz e têm um tempo de vida útil de 20K horas, com LED Driver.
