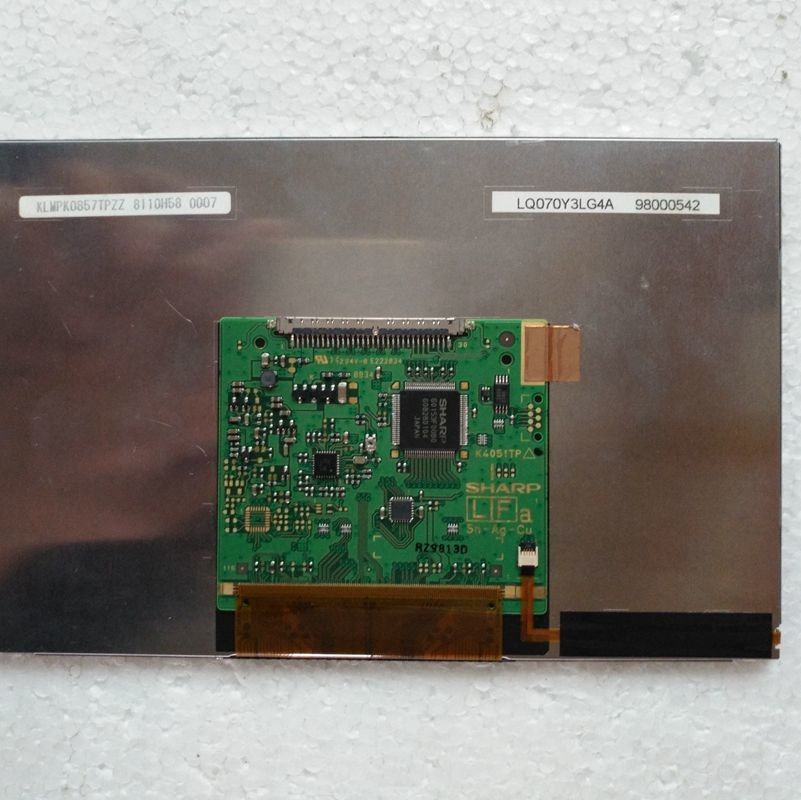

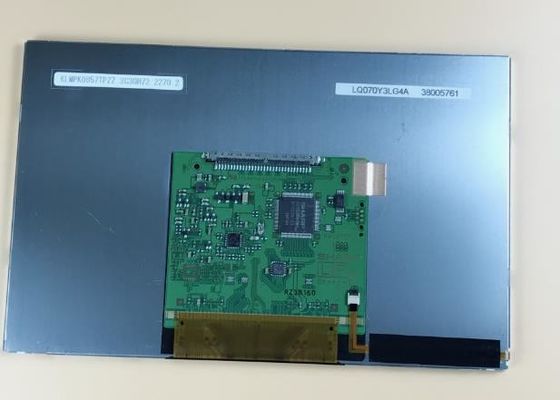

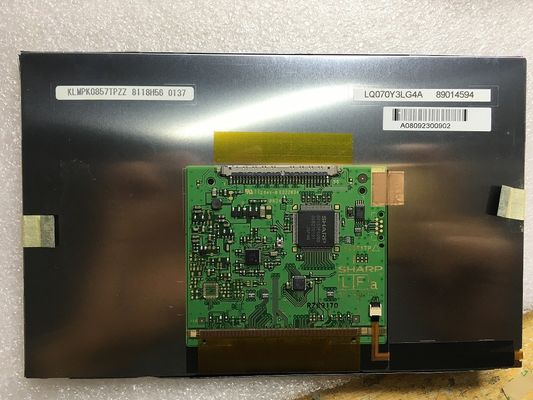

Detalhes do produto:
|
| Fabricante: | Apertas | Nome do modelo: | LQ070Y3LG4A |
|---|---|---|---|
| Número de pixels: | 800×480 ((RGB) (WVGA) 133PPI | Tamanho da tela: | 7,0 polegadas |
| Luminância: | ² de 350 cd/m (tipo.) | Tipo do sinal: | LVDS (1 Ch, de 8 bits), conector de 30 pinos |
| Iluminação de fundo: | 8S3P WLED, 10K horas, sem condutor | Max. Classificações: | Temperatura de armazenamento: -20 ~ 70 °C Temperatura de funcionamento: -20 ~ 60 °C |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
LQ070 Série LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|
| Atividade: | LQ070Y3LG4A | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -20 ~ 60 °C | -20 ~ 70 °C | - |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 350 (tipo) | 65/65/50/60 (tipo) | 35 (tipo) ((Tr+Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 400: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 7099K | 16.7M (8-bit) | X:0.302; Y:0.329 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 49% | 69% | 51% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 51% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tamanho do painel: | 7.0" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800×480 ((RGB) [WVGA] | Faixa horizontal RGB | 0.1905×0.1905 [133PPI] | 0.1905 x 0.0635 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 152.4 ((H) × 91.44 ((V) | 156.8 ((H) × 94.94 ((V) | 163.2 ((H) × 104 ((V) | 3.9/6.25 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 159 (H:V) | ||
| Instalação: | Sem | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 135/140 g (tipo/máximo) | - | Antiglare, revestimento duro (2H) | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 8S3P | 3 cordas | 10K (min.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 25.6/28V (tipo/máximo) | 15/20/25mA (min./tipo/máximo) | 1.54W (tipo) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | Incluído na interface do sinal do painel | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 160/200mA (tipo/máximo) | 0.53W (tipo) | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | LVDS (1 ch, 8 bits) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| JAE | FI-XB30SRL-HF11 | 10,0 mm | 30 pinos | 1 colher | LVDS-30P1C8B-280A | |
LQ070Y3LG4A suporta exibição800×480 (RGB)(WVGA) com relação de aspecto de 15:9 (W:H), cujos pixels estão dispostos em Faixa Horizontal RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 152,4 ((W) × 91,44 ((H) mm, tamanho de contorno de 163.2 ((W) × 104 ((H) × 6.25 ((D) mm, dimensão da área de visualização de 156,8 ((W) × 94,94 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (2H), peso líquido de 135/140 g (tipo./máximo).LQ070Y3LG4A pode fornecer 350 cd/m2 brilho de exibição 4001:1 relação de contraste transmissor, ângulo de visão 65/65/50/60 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 35 (tipo) (Tr+Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores, também com desempenho de gama de cores de 49% (NTSC).Este produto adotou 8S3P WLED como é sistema de iluminação de fundo que foi colocado como tipo de luz Edge e têm um tempo de vida útil de 10K horas, é adicionalmente necessário um controlador de retroiluminação externo.
