Detalhes do produto:
|
| Modelo de painel: | LQ070Y5DE01 | Tipo do painel: | Apertas |
|---|---|---|---|
| Brilho: | ² de 320 cd/m (tipo.) | Tamanho do painel: | 7.0 polegadas |
| Tipo de lâmpada: | 1 PC CCFL, sem motorista | Interface de sinal: | RGB paralelo (1 ch, 6 bits), 50 pinos FPC |
| Resolução: | 800 ((RGB) × 480, WVGA, 134PPI | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 85 °C; Temperatura de armazenamento: -40 ~ 85 °C; Nível de vibra |
| Destacar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
| Informações Básicas: | Fabricante | Modelo de painel | Tipo de painel | Nome falso |
|---|---|---|---|---|
| Atividade: | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Estado da RoHS | Temporário operacional. | Temperatura de armazenamento. | Nível de vibração |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 320 (tipo) | 65/65/60/65 (tipo) | 30/50 (tipo) (Tr/Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 100: 1 (min.) (transmissão) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6274K | 262K (6-bit) | X:0.315; Y:0.345 |
| Tamanho do painel: | 7.0" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 480 [WVGA] | Faixa Vertical RGB | 0.195×0.1725 [134PPI] | 0.065 x 0.1725 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 156 ((H) × 82,8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 179 (H:V) | ||
| Instalação: | Sem | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 280 g (máximo) | - | - | ||
| Análise inversa: | Sim (U/D, L/R) |
|---|---|
| Frequência vertical: | 60 Hz |
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda | 1 colher | Forma de U | - | - | |
| CCFL Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 660 ± 70 V | 60,0 ± 0,5 mA | 7.92W (tipo) | ||||
| Frequência de funcionamento | Tensão de arranque | |||||
| "Técnicas de detecção" (1) | 1125/1280V (máximo) (Ta=+25/-30°C) | |||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | Conector | ||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| JST | BHR-04VS-1 | 40,0 mm | 4 pinos | 1 colher | BLL-4PINS-LNNH | |
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (tipo) ((VDD/VSHA/VSHD) | 0.20/40/8mA (tipo) ((IDD/ISHA/ISHD) | - | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | RGB paralelo (1 ch, 6 bits) | FPC | ||||
| Detalhes do FPC: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| 0.5 mm | 50 pinos | 1 colher | ||||
Série LQ070 Série LQ070Y5DG10 Série LQ070Y5DG09 Série LQ070Y5DG03 Série LQ070Y5DG02 Série LQ070Y5DE01

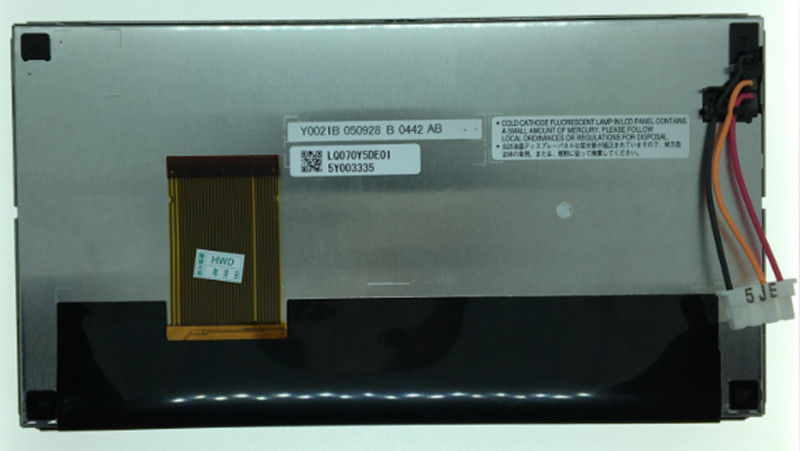

LQ070Y5DE01 suporta exibição800 ((RGB) × 480(WVGA) com relação de aspecto de 17:9 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 156 ((W) × 82.8 ((H) mm, tamanho de contorno de 171.6 ((W) × 93.2 ((H) × 14.35 ((D) mm, tamanho da área de visualização de 157,7 ((W) × 84,27 ((H) mm, peso líquido de 280g (Max.). Como um TN, Normalmente Branco, Produto LCM Transmissor, LQ070Y5DE01 pode fornecer 320 cd/m2 brilho de exibição 100:1 relação de contraste transmissor, 65/65/60/65 (tipo) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direcção de visão às 6 horas e tempo de resposta de 30/50 (tipo) ((Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada pontoEste produto adotou 1 PC CCFL como é sistema de iluminação de fundo que foi colocado como tipo de luz Edge, driver de iluminação de fundo externo é adicionalmente necessário.
