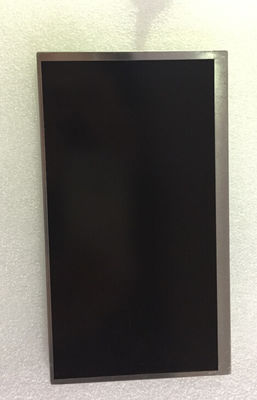

Detalhes do produto:
|
| Modelo: | LQ070Y5DG09 | Tipo: | Afiado |
|---|---|---|---|
| Luminância: | ² de 600 cd/m (tipo.) | Tamanho diagonal: | 7,0 polegadas |
| Formato do pixel: | 800×480 (RGB) [WVGA] 134PPI | Tipo de relação: | RGB paralelo (1 ch, 6 mordidos), conector de 40 pinos |
| Fonte luminosa: | WLED [6S4P], horas 10K, SEM o motorista | Ambiente: | Temperatura de funcionamento: -30 ~ °C 85; Temperatura de armazenamento: -40 ~ °C 85; Nível da vibra |
| Realçar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
LQ070 série LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02
| Informação básica: | Tipo | Modelo | Tipo | Alias modelo |
|---|---|---|---|---|
| AFIADO | LQ070Y5DG09 | Um-si TFT LCD, LCM | - | |
| Confiança: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Resistência da vibração |
| -30 ~ °C 85 | -40 ~ °C 85 | 3.0G (² de 29,4 m/s) |
| Tamanho do painel: | 7,0 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 800×480 (RGB), WVGA | Listra horizontal do RGB | 0.1955×0.057 milímetro | 0.1955×0.1955 milímetro [134PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 156.4×82.08 milímetro | 158.4×84.08 milímetro | 166×93.2 milímetro | 6.0/9.5 (tipo. /Max.) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 17:9 (W: H) | Tipo da paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 160g (máximo) | - | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 600 cd/m (tipo.) | TN, normalmente branco, transmissivo | 150:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 65/65/50/65 (tipo.) (CR≥10) | 6 horas | 20/30 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6747K | 262K (6-bit) | X: 0,308; Y: 0,330 |
| Consumo de potência: | 2.587W |
|---|---|
| Taxa de quadros: | 60Hz |
| Varredura reversa: | Sim (U/D, L/R) |
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 63/150mA (tipo. /Max.) | 3.3V (tipo.) | 0.21W (tipo.) | ||||
| Tensão para sinais da exposição: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | RGB paralelo (1 ch, bocado 6) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JST | 40FHY-RSM1-GAN-TF | PCes 1 | 0,5 milímetros | 40 pinos | ||
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | 4 cordas | 6S4P | 10K (mínimo) | - | |
| WLED elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 30/35mA (tipo. /Max.) | 18.0/19.8/21.5V (mínimo/tipo. /Max.) | 2.46W (tipo.) | ||||
| Características da relação: | Posição | Tipo | Motorista de WLED | |||
| - | FPC | Não | ||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| PCes 1 | 0,5 milímetros | 10 pinos | BLE-10PINS-CCCCNAANNN | |||
LQ070Y5DG09 apoia a exposição 800×480 (RGB) (WVGA) com prolongamento do 17:9 (W: H), cujos os pixéis são arranjados na listra horizontal do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 156,4 (W)×82.08 (H) milímetro, tamanho do esboço de 166 (W)×93.2 (H)×9.5 (D) milímetro, vendo um tamanho da área de 158,4 (W)×84.08 (H) milímetro, peso líquido de 160g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ070Y5DG09 fornece a relação transimissive do contraste do 150:1 do brilho da exposição do ² de 600 cd/m, 65/65/50/65 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 20/30 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 6S4P WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda e tem uma estadia da vida ativa das horas 10K, motorista externo do luminoso é precisado adicionalmente.
