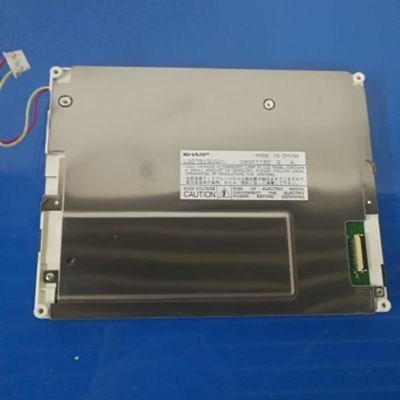

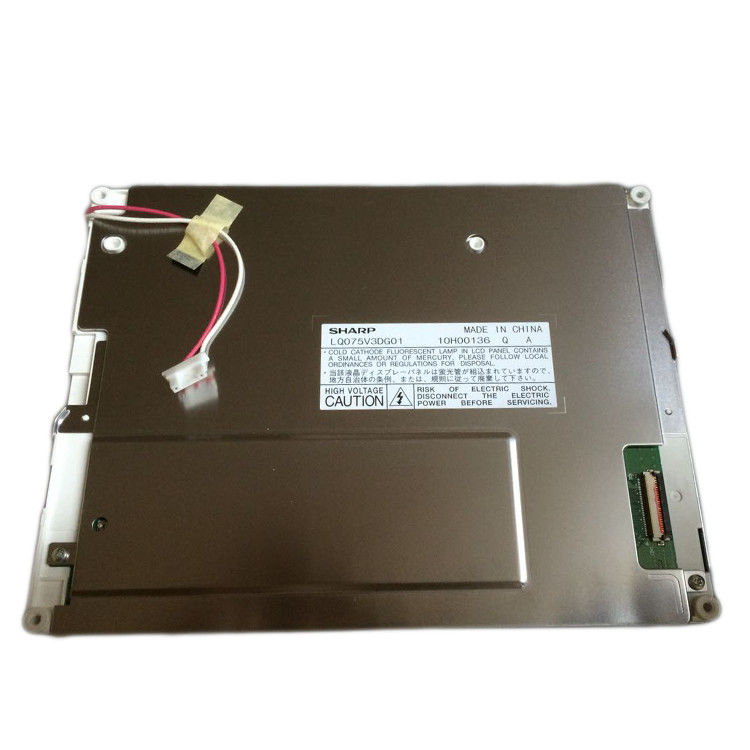

Detalhes do produto:
|
| Name modelo: | LQ075V3DG01 | Fabricante: | Afiado |
|---|---|---|---|
| Luminância: | ² de 400 cd/m (tipo.) | Tamanho da tela: | 7,5 polegadas |
| Tipo do sinal: | RGB paralelo (1 ch, bocado 6), conector de 33 pinos | Luminoso: | 1 PCes CCFL, 50K horas, nenhum motorista |
| Número do pixel: | 640 (RGB) ×480 (VGA) 107PPI | Máximo Avaliação: | Temp do armazenamento.: -30 ~ °C 80 Temp de funcionamento.: -30 ~ °C 80 ; Nível da vibração: 2 |
| Realçar: | Exposição afiada de CCFL TFT LCD,Painel de toque de WLED LVDS TFT |
||
LQ075 série LQ075V3DG03 LQ075V3DG01
| Tamanho da tela: | 7,5" | |||
|---|---|---|---|---|
| Características do pixel: | Número do pixel | Formato do pixel | Dot Pitch (H×V) | Passo do pixel (H×V) |
| 640 (RGB) ×480, VGA | Listra vertical do RGB | 0.079×0.237 milímetro | 0.237×0.237 milímetro [107PPI] | |
| Tamanho mecânico: | Área de exposição (H×V) | Abertura da moldura (H×V) | Dimensão total (H×V) | Profundidade total |
| 151.68×113.76 milímetro | 156.3×118.4 milímetro | 179×139.5 milímetro | 12,7 (tipo.) milímetros | |
| Características do esboço: | Forma do formulário | Prolongamento (H: V) | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 | Tipo da paisagem | ||
| Outras especs.: | Massa | Tampa do painel | Tratamento de superfície | |
| 365g (máximo) | - | Antiofuscante | ||
| Informação básica: | Luminância | Modo do trabalho | Relação do contraste |
|---|---|---|---|
| ² de 400 cd/m (tipo.) | TN, normalmente branco, transmissivo | 600:1 (tipo.) (transmissivo) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| 6 horas | 70/70/60/65 (tipo.) (CR≥10) | 5/21 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor: | Cor do apoio | Coordenada da cor |
| 6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
| Características do luminoso: | Tipo | Posição | Vida (horas) | Uma quantidade | Forma | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (lado superior) | 50K (tipo.) | PCes 1 | Forma de U | - | |
| CCFL elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
| 850±85V | 6.0±0.5mA | |||||
| Frequência de funcionamento | Tensão da partida | |||||
| 50/80KHz (mínimo/máximo) | 1500/2250V (máximo) (Ta=+25/-30℃) | |||||
| Características da relação: | Motorista State de CCFL | Tipo físico | Posição da relação | |||
| Não | Conector | - | ||||
| Detalhe da relação | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| JST | BHR-02 (8,0) VS-1N | PCes 1 | 2 pinos | 8,0 milímetros | BLL-2PINS-HL | |
| Sinal elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo.) (VCC) | 185mA (tipo.) (ICC) | - | ||||
| Tensão para sinais da exposição: | VIL≤0.8V; 2.1V≤VIH | |||||
| Características da relação: | Tipo do sinal | Tipo físico | Posição da relação | |||
| RGB paralelo (1 ch, bocado 6) | Conector | - | ||||
| Detalhe da relação: | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| IRISO | IMSA-9637S-33Y902 | PCes 1 | 33 pinos | 0,5 milímetros | DRGB-33P1C6B-020A | |
LQ075V3DG01 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 151,68 (W)×113.76 (H) milímetro, tamanho do esboço de 179 (W)×139.5 (H) milímetro, vendo um tamanho da área de 156,3 (W)×118.4 (H) milímetro, com o treament de superfície do peso antiofuscante, líquido de 365g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ075V3DG01 fornece a relação transimissive do contraste do 600:1 do brilho da exposição do ² de 400 cd/m, 70/70/60/65 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 5/21 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 1 os PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado superior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
