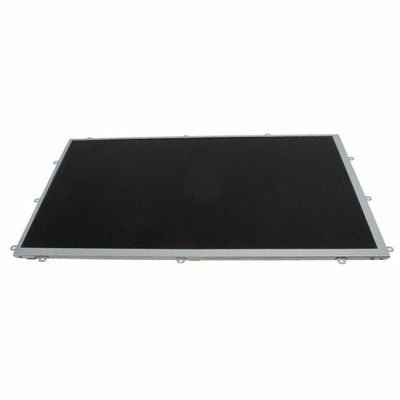

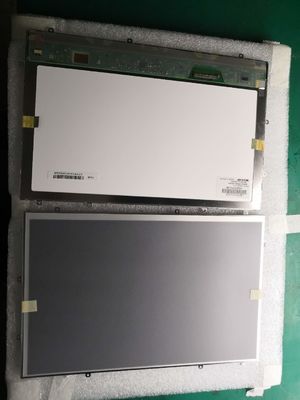

Detalhes do produto:
|
| Tipo do painel: | Apertas | Modelo de painel: | LQ101K1LY04 |
|---|---|---|---|
| Brilho: | 400cd/m2 | Tamanho do painel: | 10.1 polegada |
| Resolução: | 1280 (RGB) ×800, WXGA, 149PPI | Interface de sinal: | LVDS (1 ch, 8-bit), 40 pinos Conector |
| Tipo de lâmpada: | 7S6P WLED, 20K horas, sem motorista | Meio Ambiente: | Temperatura de funcionamento: -10 ~ 60 °C; Temperatura de armazenamento: -20 ~ 70 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
LQ101 Série LQ101K1LY05 LQ101K1LY04
| Características do pixel: | Formato de pixels | 1280 ((RGB) × 800 [WXGA] | Pitch de ponto | 00,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.1695 × 0,1695 mm (H × V) [149PPI] | |
| Tamanho mecânico: | Área de exibição | 216.96 × 135,6 mm (H × V) | Área de Bezel | 220.56 × 139,2 mm (H × V) |
| Esboço Dim. | 237.94 × 156,66 mm (H × V) | Profundidade do contorno | 2.9/5.3 (tipo/máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 1610 (H:V) | Estilo de forma | ||
| Furtos e Brackets: | Furações de montagem de cara (12 pcs) nas baboseiras esquerda, direita, para cima e para baixo | |||
| Outras características: | Peso | 165/185 g (tipo/máximo) | Superfície | Reflexo (Haze 0%), Reflexo 1,25% (Typ.) |
| Informações Básicas: | Brilho | 400 cd/m2 (tipo) | Relação de contraste | 8001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 80/80/80/80 (tipo) | Modo óptico | PSV, normalmente preto, transmissor | |
| Direção de visualização | Simetria | Tempo de resposta | 25 (tipo) ((Tr+Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.318" Wy:0.344 | Números de cores | 16.7M (8-bit) |
| Temperatura da cor | 6139K | Uniformidade branca | 1.25/1.43 (tipo/máximo) ((5 pontos) | |
| 1931 Color Gamlt: | Relação NTSC | 50% | sRGB | Cobertura de 69% |
| Adobe RGB | 52% de cobertura | DCI-P3 | 52% de cobertura | |
| Rec.2020 | 37% de cobertura | Observações | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Características da luz de fundo: | Forma da lâmpada | 6 cordas | Tipo de lâmpada | WLED | Tempo de vida | 20K ((Tip.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | - | Montante | 7S6P | Posição | Tipo de luz de borda | |
| Lâmpada Elétrica: | Voltagem de entrada | 21.0/24.5V (min./máximo) | Input corrente | 15.5 mA (tipo) | ||
| Consumo | 1.95W (tipo) | |||||
| Características da interface: | Tipo | Incluído na interface do sinal do painel | Posição | - | Condutor de lâmpada | - Não, não. |
| Sistema de sinal: | LVDS (1 ch, 8 bits) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3V (tipo) | Input corrente | 235/375mA (tipo/máximo) | ||
| Características da interface: | Tipo | Conector | Posição | |||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 pinos | 1 colher | ||
LQ101K1LY04 suporta exibição1280 ((RGB) × 800(WXGA) com relação de aspecto de 16:10 (W:H), cujos pixels estão dispostos em faixa vertical RGB. Quanto aos detalhes mecânicos, ele apresenta área ativa de 216.96 ((W) × 135.6 ((H) mm, tamanho de contorno de 237.94 ((W) × 156.66 ((H) × 5.3 ((D) mm, tamanho da área de visão de 220.56 ((W) × 139.2 ((H) mm, com tratamento de superfície de Brilho (Haze 0%), Reflexão 1,25% (Typ.), peso líquido de 165/185g (Typ./Max.).Produto LCM transmissor, LQ101K1LY04 pode fornecer 400 cd/m2 de brilho de exibição 800: 1 relação de contraste transmissível, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) ângulo de visão, melhor direção de visão em Simetria,e tempo de resposta de 25 (tipo) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores,também com desempenho de gama de cores 50% (NTSC)Este produto adotou o 7S6P WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 20K horas, o driver externo de retroiluminação é adicionalmente necessário.
