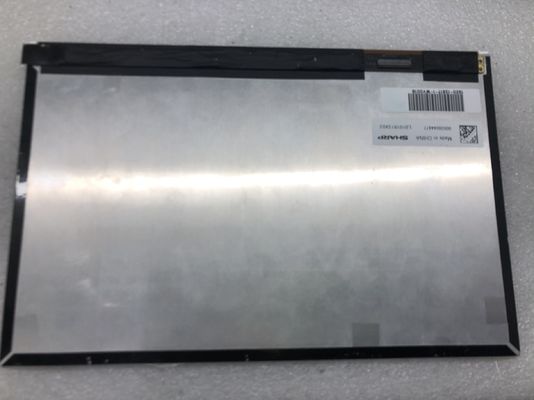

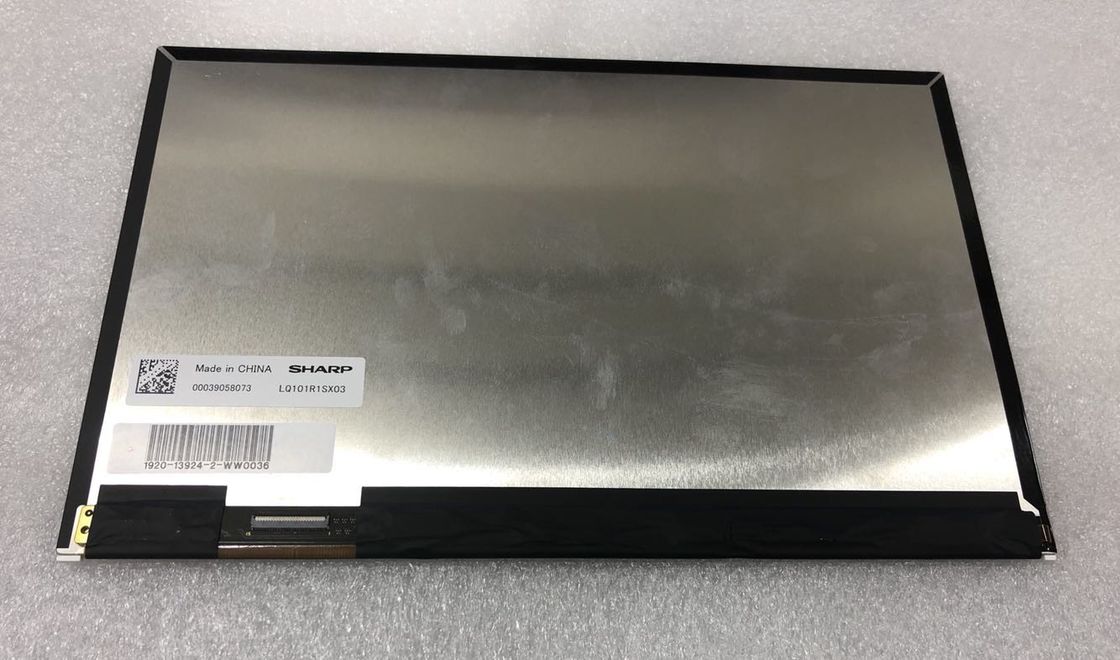

Detalhes do produto:
|
| Modelo: | LQ101R1SX03 | Marca: | Apertas |
|---|---|---|---|
| Tamanho diagonal: | 10,1 polegadas | Luminância: | 400 cd/m2 (tipo) |
| Fonte de luz: | WLED [7S6P], 10K horas, sem condutor | Tipo de interface: | MIPI (2 ch, 4 faixas de dados), 51 pinos Conector |
| Formato de pixels: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Meio Ambiente: | Temperatura de funcionamento: -10 ~ 60 °C; Temperatura de armazenamento: -20 ~ 70 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
LQ101 Série LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Tamanho do painel: | 10.1 polegada | |||
|---|---|---|---|---|
| Características do pixel: | Resolução | Disposição de pixels | Pitch de ponto (W × H) | Pitch de pixels (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Faixa Vertical RGB | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Tamanho mecânico: | Área ativa (W × H) | Área de bezel (W × H) | Dimensão do contorno (W × H) | Profundidade do contorno |
| 216.96 × 135,6 mm | - | 228.2×148,6 mm | 2.08/4.45 (máximo) mm | |
| Características do Esquema: | Estilo de formulário | Proporção de aspecto | Orientação | Estilo de forma |
| Retângulo plano | 16:10 (W: H) | Tipo de paisagem | ||
| Fixação: | Sem | |||
| Outras características: | Cobertura do painel | Peso | Superfície | |
| - | 125.0/138.0g (tipo/máximo) | Revestimento transparente e duro | ||
| Informações Básicas: | Brilho | Modo de funcionamento | Relação de contraste |
|---|---|---|---|
| 400 cd/m2 (tipo) | IPS, normalmente preto, transmissor | 9001 (tipo) (transmissor) | |
| Ângulo de visão ((L/R/U/D) | Direção de visualização | Velocidade de resposta | |
| 80/80/80/80 (min.) | Simetria | 25 (tipo) ((Tr+Td) (ms) | |
| Cor do Display: | Temperatura da cor | Quantidade de cores | Cor branca Cromaticidade |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Relação NTSC | Cobertura sRGB | Cobertura Adobe RGB |
| 51% | 71% | 53% | |
| Cobertura DCI-P3 | Rec.2020 Cobertura | Observações | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variação de luminosidade: | 1.25/1.40 (tipo/máximo) ((5 pontos) | ||
| Taxa de quadros | 60 Hz |
|---|---|
| Análise inversa: | - Não, não. |
| Sinalização elétrica: | Input corrente | Voltagem de entrada | Consumo | |||
|---|---|---|---|---|---|---|
| 185/370mA (tipo/máximo) | 3.3V (tipo) | - | ||||
| Características da interface: | Posição | Tipo | Interface | |||
| Conector | MIPI (2 ch, 4 vias de dados) | |||||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Pins | Atribuição de pin |
| HRS | FH35C-51S-0.3SHW | 1 colher | 0.3 mm | 51 pinos | ||
| Características da luz de fundo: | Tipo | Posição | Forma | Montante | Vida ((Horas) | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 6 cordas | 7S6P | 10K ((Tip.) | - | |
| WLED Electrical: | Input corrente | Voltagem de entrada | Consumo | |||
| 20.0mA (tipo) | 18.2/21.0/23.1V (min./tipo/máximo) | 2.52/2.78W (tipo/máximo) | ||||
| Características da interface: | Posição | Tipo | Diretor WLED | |||
| - | Incluído na interface do sinal do painel | - Não, não. | ||||
LQ101R1SX03 suporta exibição2560 ((RGB) × 1600(WQXGA) com proporção de 16:10 (W:H), cujos pixels estão dispostos em faixa vertical RGB, de acordo com o cálculo do Panelook sua densidade de pixels é de 299 PPI.Tem uma área activa de 216.96 ((W) × 135.6 ((H) mm, tamanho de contorno de 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, com tratamento de superfície de Clear, Hard coating, peso líquido de 125.0/138.0g (tipo / máximo).Produto LCM transmissor, LQ101R1SX03 pode fornecer 400 cd/m2 brilho de exibição 900: 1 relação de contraste transmissor, 80/80/80/80 (Min.)e tempo de resposta de 25 (tipo) ((Tr+Td) ms. A escala de cinza ou o brilho do subpixel é determinado com um sinal de escala de cinza de 8 bits para cada ponto, apresentando assim uma paleta de 16,7M cores,também com desempenho de gama de cores 50% (NTSC)Este produto adotou o 7S6P WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 10K horas, o driver externo de retroiluminação é adicionalmente necessário.
