Detalhes do produto:
|
| Marca: | Apertas | Modelo: | LQ104S1DG31 |
|---|---|---|---|
| Tamanho diagonal: | 10.4 polegadas | Luminância: | ² de 350 cd/m (tipo.) |
| Tipo de interface: | CMOS (1 ch, 6 bits), 41 pinos Conector | Fonte de luz: | CCFL (2 peças), 50K horas, W/O Driver |
| Formato de pixels: | 800 ((RGB) × 600 [SVGA] 96PPI | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C; Nível de vibra |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 350 (tipo) | 70/70/50/60 (tipo) | 10/25 (tipo) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 300: 1 (min.) (transmissão) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variação branca: | 1.45 (max.) ((5 pontos) | ||
| Tamanho do painel: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 600 [SVGA] | Faixa Vertical RGB | 0.264×0.264 [96PPI] | 0.088x0.264 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183,8 ((V) | 11.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 4(H:V) | ||
| Instalação: | Orifícios de montagem da face (2-Φ3.5, 2-R1.75) | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 600 g (máximo) | - | Antiglare, revestimento duro (3H) | ||
| Análise inversa: | Sim (180°) |
|---|---|
| Frequência vertical: | 60 Hz |
| Consumo de energia: | 6.6W |
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | 2 peças | Direita. | 50K (min.) | Substituivel | |
| CCFL Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 467 V (tipo) | 3.5/6.0/6.5mA (min./tipo/máximo) | 5.6W (tipo) | ||||
| Frequência de funcionamento | Tensão de arranque | |||||
| 35/60/70KHz (min./tipo/máximo) | 1300V (máximo) (Ta=-30°C) | |||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | Conector | ||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 pinos | 2 peças | BLL-2PINS-HL | |
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) (VCC) | 300/200mA (tipo) (ICC) | - | ||||
| Voltagem para sinais de exibição: | VIL≤0,9V; 2.1V≤VIH | |||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | CMOS (1 ch, 6 bits) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| HRS | DF9MA-41P-1V | 10,0 mm | 41 pinos | 1 colher | A partir de 1 de janeiro de 2014, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada no valor normal. | |

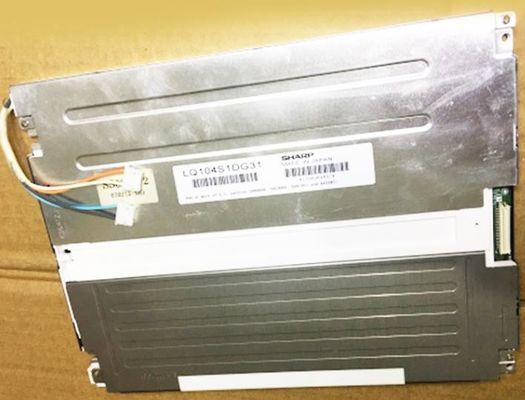

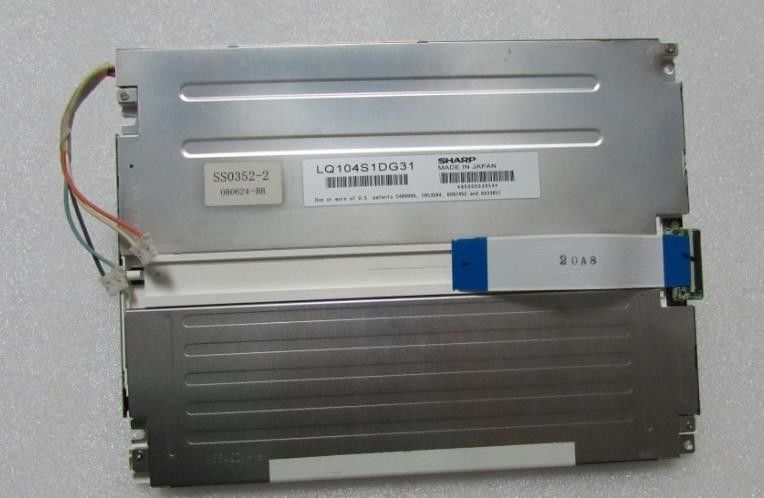

LQ104S1DG31 suporta exibição800 ((RGB) × 600(SVGA) com relação de aspecto de 4:3 (W:H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 243 ((W) × 183.8 ((H) mm,área de visualização de 215.4 ((W) × 162.4 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 600 g (máximo).LQ104S1DG31 pode fornecer 350 cd/m2 brilho de exibição 3001:1 relação de contraste transmissor, ângulo de visão 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
