Detalhes do produto:
|
| Marca: | Apertas | Modelo: | LQ104S1DG34 |
|---|---|---|---|
| Tamanho diagonal: | 10.4 polegadas | Luminância: | 250 cd/m2 (tipo) |
| Formato de pixels: | 800 ((RGB) × 600 [SVGA] 96PPI | Tipo de interface: | CMOS (1 ch, 6 bits), 40 pinos Conector |
| Fonte de luz: | WLED [10S3P], 25K horas, sem condutor | Meio Ambiente: | Temperatura de funcionamento: 0 ~ 75 °C; Temperatura de armazenamento: -25 ~ 75 °C; Nível de vibraçã |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 250 (tipo) | 70/70/50/60 (tipo) | 10/25 (tipo) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 500: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variação branca: | 1.45 (max.) ((5 pontos) | ||
| Tamanho do painel: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 800 ((RGB) × 600 [SVGA] | Faixa Vertical RGB | 0.264×0.264 [96PPI] | 0.088x0.264 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183,8 ((V) | 9.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 4(H:V) | ||
| Instalação: | Orifícios de montagem da face | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 500 g (máximo) | - | Antiglare, revestimento duro (3H) | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| WLED | Tipo de luz de borda | 10S3P | 3 cordas | 25K ((Tip.) | - | |
| WLED Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 31.0/36.0V (tipo/máximo) | 18/20 mA (tipo/máximo) | 1.7W (tipo) | ||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - | - Não, não. | FPC | ||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| 6 pinos | 1 colher | BLE-6PINS-ACACAC | ||||
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 300/450 mA (tipo/máximo) | - | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | CMOS (1 ch, 6 bits) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| IRISO | IMSA-9686S-40B-GF | 0.5 mm | 40 pinos | 1 colher | ||

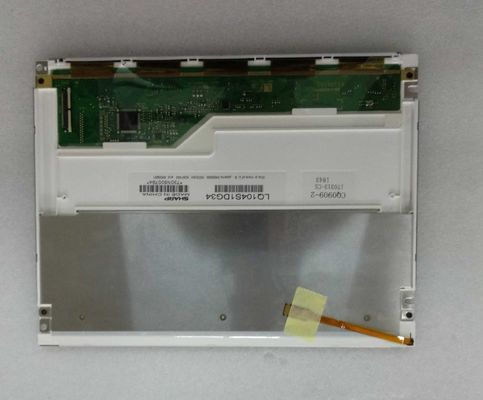

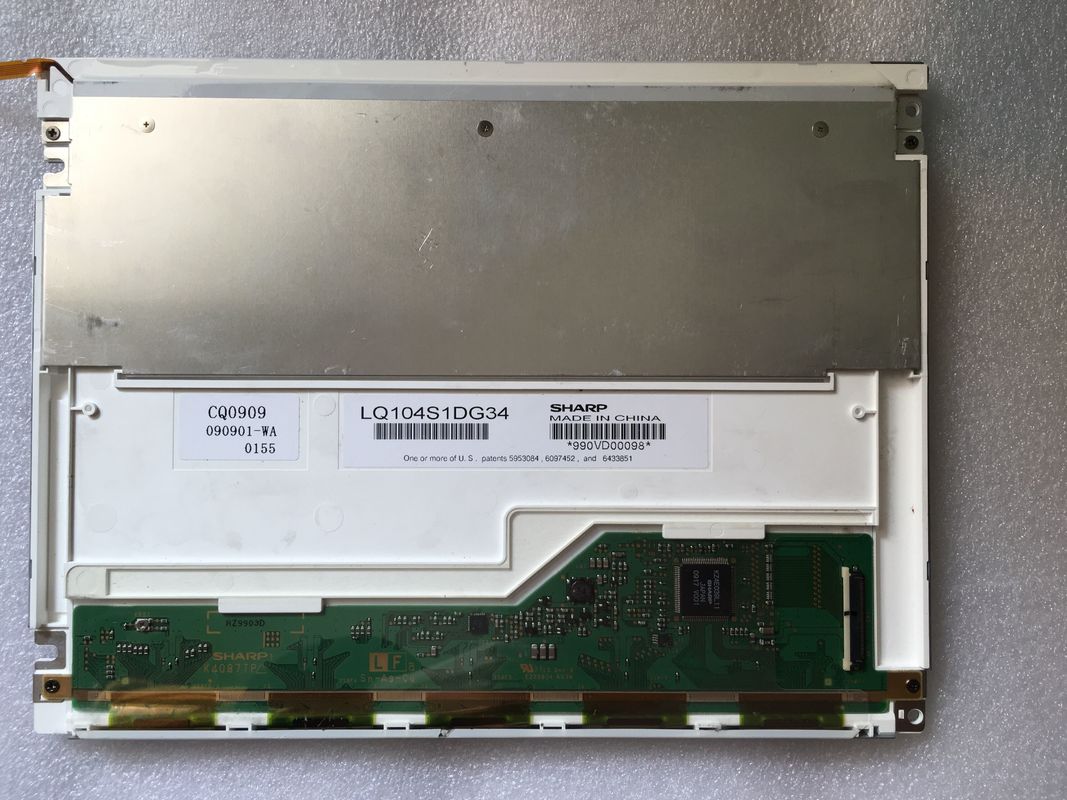

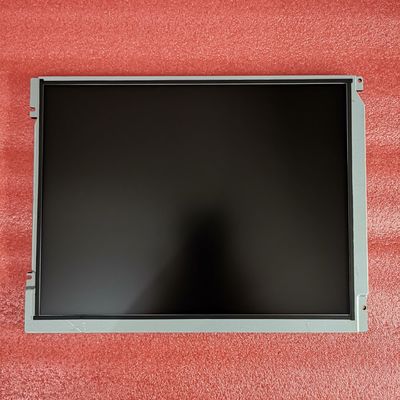

LQ104S1DG34 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 243 ((W) × 183.8 ((H) × 9.5 ((D) mm, com área de visualização de 215,4 mm × 162,4 mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 500 g (máximo).LQ104S1DG34 pode fornecer 250 cd/m2 de brilho de exibição 5001:1 relação de contraste transmissor, ângulo de visão 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada pontoEste produto adotou 10S3P WLED como sistema de retroiluminação que foi colocado como tipo de luz Edge e tem um tempo de vida útil de 25K horas,É adicionalmente necessário um controlador de luz de fundo externo.
