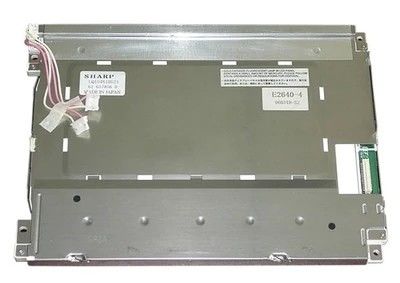

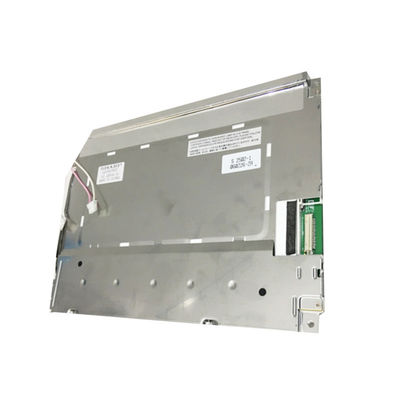

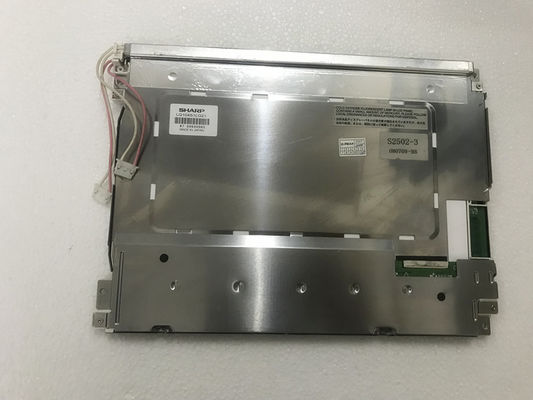

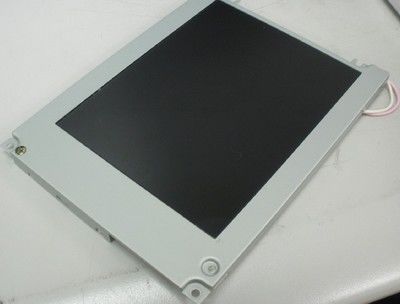

Detalhes do produto:
|
| Nome do modelo: | LQ104S1LG21 | Fabricante: | Apertas |
|---|---|---|---|
| Tamanho da tela: | 10.4 polegadas | Luminância: | ² de 350 cd/m (tipo.) |
| Número de pixels: | 800 (RGB) ×600 (SVGA) 96PPI | Max. Classificações: | Temperatura de armazenamento: -30 ~ 70 °C Temperatura de funcionamento: -10 ~ 65 °C |
| Iluminação de fundo: | 2 PCs CCFL, 50K horas, sem motorista | Tipo do sinal: | LVDS (1 ch, 6 mordidos), conector de 20 pinos |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informações Básicas: | Luminância | 350 cd/m2 (tipo) | Relação de contraste | 300: 1 (tipo) (transmissor) |
|---|---|---|---|---|
| Boa vista em | Às seis horas. | Velocidade de resposta | 10/25 (tipo) (Tr/Td) (ms) | |
| Ângulo de visão | 70/70/40/70 (tipo) | Modo de funcionamento | TN, normalmente branco, transmissor | |
| Desempenho de cores: | Cromaticidade | Wx:0.313" Wy:0.329 | Cor de suporte | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | 1.45 (max.) ((5 pontos) |
| Características do pixel: | Número de pixels | 800 ((RGB) × 600 [SVGA] | Disposição | Faixa Vertical RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,088 × 0,264 mm | Pixel Pitch ((W × H) | 0.264 × 0,264 mm [96PPI] | |
| Tamanho físico: | Visualização ativa | 211.2 ((W) × 158.4 ((H) mm | Em geral, Dim. | 246.5 ((W) × 179.4 ((H) mm |
| Abertura do bezel | 214.6 ((W) × 162.4 ((H) mm | Profundidade global | 15.5 (máximo) mm | |
| Características do Esquema: | Forma do formulário | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto (W:H) | 4:3 | Estilo de forma | ||
| Fixação: | Orifícios de montagem da face (2-Φ3.4, 2-3.4×4.4) na parte esquerda e direita da moldura | |||
| Outras informações: | Massas | 620 g (máximo) | Superfície | Antiglare, revestimento duro (3H) |
| Taxa de atualização: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Consumo de energia: | 6.6W |
| Sinalização elétrica: | Corrente de entrada | 310/510mA (tipo) | Voltagem de entrada | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interface de sinal | LVDS (1 ch, 6 bits) | |||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Interface de sinal: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| I-PEX | 20186-020E-13F | 1 colher | 1.25 mm | 20 pinos | LVDS-20P1C6B-070D | |
| Características da lâmpada: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Posição | Tipo de luz de borda (lado superior) |
|---|---|---|---|---|---|---|
| Intercâmbio | Substituivel | Montante | 2 peças | A vida | 50K ((min.) (horas) | |
| Lâmpada Elétrica: | Corrente de entrada | 3.5/6.0/7.0mA (min./tipo/máximo) | Voltagem de entrada | 467 V (tipo) | ||
| Frequência | 35/60/70KHz (min./tipo/máximo) | Voltagem de ligação | 1450V (máximo) (Ta=-10°C) | |||
| Consumo | 5.6W (tipo) | |||||
| Características da interface: | Posição | - | Tipo físico | Conector | ||
| Detalhes da interface: | Marca | Modelo | Montante | Pin Pitch | Número de pinos | Atribuição de pin |
| JST | BHR-03VS-1 | 2 peças | 40,0 mm | 3 pinos | BLL-3PINS-HNL | |
| Controlador de luz de fundo: | - Não, não. | |||||
LQ104S1LG21 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.4 ((H) mm, com área de visualização de 214,6 mm × 162,4 mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 620 g (máximo).LQ104S1LG21 pode fornecer 350 cd/m2 brilho de exibição 3001:1 relação de contraste transmissor, ângulo de visão 70/70/40/70 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
