Detalhes do produto:
|
| Tipo do painel: | Apertas | Modelo de painel: | LQ104S1LG61 |
|---|---|---|---|
| Resolução: | 800 ((RGB) × 600, SVGA, 96PPI | LIGRIDADE: | ² de 420 cd/m (tipo.) |
| Tamanho do painel: | 10.4inch | Interface de sinal: | LVDS (1 ch, 6 mordidos), conector de 20 pinos |
| Tipo de lâmpada: | 2 PCs CCFL, 50K horas, sem motorista | Meio Ambiente: | Temperatura de funcionamento: -30 ~ 80 °C; Temperatura de armazenamento: -30 ~ 80 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 S1LG82 S1LG81 S1LG76 S1LG75 S1LG61
| Características do pixel: | Formato de pixels | 800 ((RGB) × 600 [SVGA] | Pitch de ponto | 0.088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Configuração | Faixa Vertical RGB | Pitch de pixel | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Tamanho mecânico: | Área de exibição | 211.2 × 158,4 mm (H × V) | Área de Bezel | 214.6 × 162,4 mm (H × V) |
| Esboço Dim. | 246.5 × 179,4 mm (H × V) | Profundidade do contorno | 13.7 (máximo) mm | |
| Características do Esquema: | Fator de forma | Retângulo plano | Orientação | Tipo de paisagem |
| Proporção de aspecto | 4(H:V) | Estilo de forma | ||
| Furtos e Brackets: | Orifícios de montagem da face (2-Φ3.4, 2-3.4×4.4) na parte esquerda e direita da moldura | |||
| Outras características: | Peso | 620 g (máximo) | Superfície | Antiglare, revestimento duro (3H), antireflexo |
| Informações Básicas: | Brilho | 420 cd/m2 (tipo) | Relação de contraste | 6001 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 70/70/50/60 (tipo) | Modo óptico | TN, normalmente branco, transmissor | |
| Direção de visualização | Às seis horas. | Tempo de resposta | 10/25 (tipo) (Tr/Td) (ms) | |
| Desempenho de cores: | Cromaticidade | Wx:0.313" Wy:0.329 | Números de cores | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | 1.25 (max.) ((5 pontos) |
| Frequência de quadros: | 60 Hz |
|---|---|
| Análise inversa: | Sim (U/D, L/R) |
| Consumo de energia: | 8.0W |
| Características da luz de fundo: | Forma da lâmpada | Direita. | Tipo de lâmpada | CCFL | Tempo de vida | 50K ((min.) (horas) |
|---|---|---|---|---|---|---|
| Substituição | Substituivel | Montante | 2 peças | Posição | Tipo de luz de borda (lado superior) | |
| Lâmpada Elétrica: | Voltagem de entrada | 583 V (tipo) | Input corrente | 3.0/6.0/6.5mA (min./tipo/máximo) | ||
| Frequência | "Técnicas de detecção" (TD) | Tensão de arranque | 1300V (máximo) (Ta=-30°C) | |||
| Consumo | 7.0W (tipo) | |||||
| Características da interface: | Tipo | Conector | Posição | - | Condutor de lâmpada | - Não, não. |
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 pinos | 2 peças | BLL-2PINS-HL | |
| Sistema de sinal: | LVDS (1 ch, 6 bits) | Voltagem lógica | - | |||
|---|---|---|---|---|---|---|
| Sinalização elétrica: | Voltagem de entrada | 3.3/5.0V (tipo) | Input corrente | 300/200mA (tipo) (3.3/5.0V) | ||
| Características da interface: | Tipo | Conector | Posição | - | ||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Pins | Montante | Configuração |
| JAE | FI-SE20P-HF | 1.25 mm | 20 pinos | 1 colher | LVDS-20P1C6B-070D | |

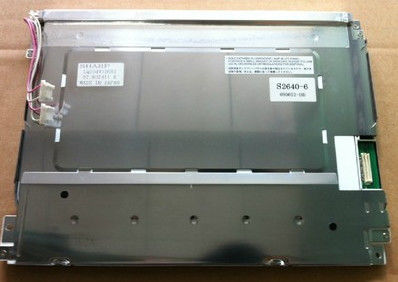

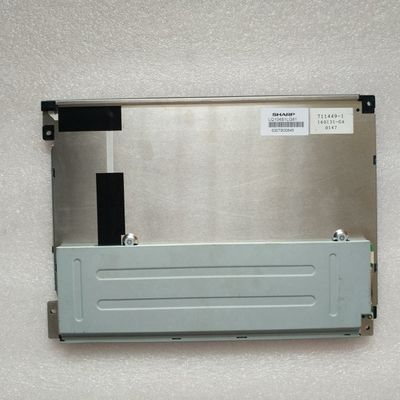

LQ104S1LG61 suporta exibição800 ((RGB) × 600(SVGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.4 ((H) mm, dimensão de área de visão de 214,6 mm × 162,4 mm, com tratamento de superfície de Antiglare, revestimento duro (3H), antireflexo, peso líquido de 620 g (máximo).LQ104S1LG61 pode fornecer 420 cd/m2 brilho de exibição 6001:1 relação de contraste transmissor, ângulo de visão 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
