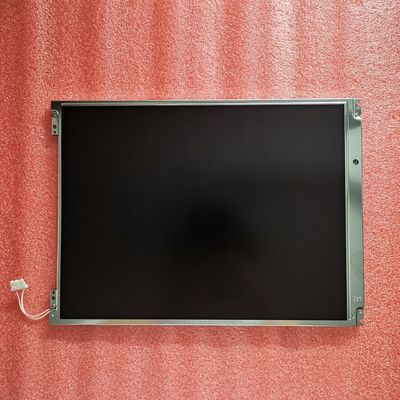

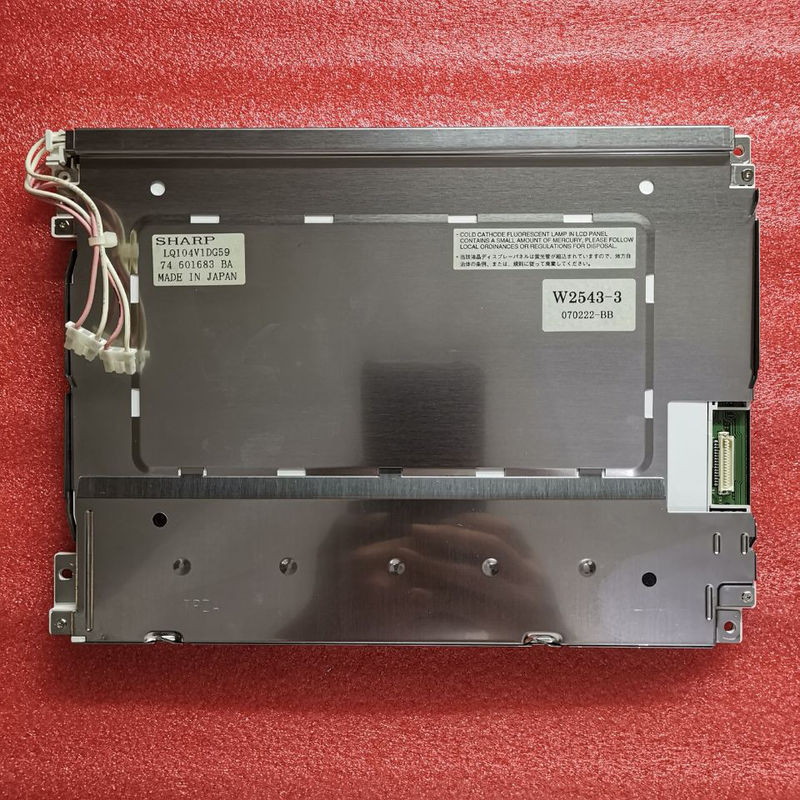

Detalhes do produto:
|
| Nome do modelo: | LQ104V1DG59 | Tamanho da tela: | 10,4” |
|---|---|---|---|
| Número de pixels: | 640 (RGB) ×480 (VGA) 76PPI | Luminância: | ² de 350 cd/m (tipo.) |
| Disposição: | Faixa Vertical RGB | Iluminação de fundo: | 2 PCs CCFL, 50K horas, sem motorista |
| Tipo do sinal: | RGB paralelo (1 ch, 6 bits), conector 31 pinos | Max. Classificações: | Temperatura de armazenamento: -30 ~ 70 °C Temperatura de funcionamento: -10 ~ 65 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 Série LQ104V1DG5B Série LQ104V1DG5A Série LQ104V1DG59 Série LQ104V1DG52 Série LQ104V1DG51
| Informações Básicas: | Luminância (cd/m2) | Ângulo de visão (L/R/U/D) | Tempo de resposta (ms) |
|---|---|---|---|
| 350 (tipo) | 70/70/40/70 (tipo) | 20/40 (tipo) (Tr/Td) | |
| Melhor visão | Modo de exibição | Relação de contraste | |
| Às seis horas. | TN, normalmente branco, transmissor | 300: 1 (tipo) (transmissor) | |
| Cor do Display: | Temperatura da cor | Exibir cores | Coordenada branca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variação branca: | 1.45 (max.) ((5 pontos) | ||
| Tamanho do painel: | 10.4" | |||
|---|---|---|---|---|
| Características do pixel: | Formato de pixels | Configuração de pixels | Pitch de pixels (mm) | Percurso dos pontos (mm) |
| 640 ((RGB) × 480 [VGA] | Faixa Vertical RGB | 0.330×0.330 [76PPI] | 0.110 x 0.330 | |
| Tamanho mecânico: | Área ativa (mm) | Área de bezel (mm) | Dimensão do contorno (mm) | Profundidade de contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (máximo) mm | |
| Características do Esquema: | Fator de forma | Orientação | Proporção de aspecto | Estilo de forma |
| Retângulo plano | Tipo de paisagem | 4(H:V) | ||
| Instalação: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7×4.4) na parte esquerda e direita do painel | |||
| Outras informações: | Peso | Cobertura do painel | Tratamento | |
| 620 g (máximo) | - | Antiglare, revestimento duro (3H) | ||
| Características da lâmpada: | Tipo | Posição | Quantidade | Forma | Vida ((Horas) | Troca de lâmpadas |
|---|---|---|---|---|---|---|
| CCFL | Tipo de luz de borda (lado superior) | 2 peças | Direita. | 50K (min.) | - | |
| CCFL Electrical: | Fornecimento de tensão | Fornecimento atual | Potência | |||
| 467 V (tipo) | 3.5/6.0/7.0mA (min./tipo/máximo) | 5.6W (tipo) | ||||
| Frequência de funcionamento | Tensão de arranque | |||||
| 40/60/70KHz (min./tipo/máximo) | 1000/1450V (máximo) (Ta=+25/10°C) | |||||
| Características da interface: | Posição | Motor de luz de fundo | Tipo | |||
| - Não, não. | Conector | |||||
| Detalhes da interface: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| JST | BHR-03VS-1 | 40,0 mm | 3 pinos | 2 peças | BLL-3PINS-HNL | |
| Painel de condução elétrica: | Fornecimento de tensão | Fornecimento atual | Potência | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) | 180/150mA (tipo) | - | ||||
| Características da interface: | Posição | Sinalização | Tipo | |||
| - | RGB paralelo (1 ch, 6 bits) | Conector | ||||
| Detalhe do conector: | Marca | Modelo | Pin Pitch | Número de pinos | Quantidade | Configuração |
| HRS | DF9MA-31P-1V | 10,0 mm | 31 pinos | 1 colher | DRGB-31P1C6B-010K | |
LQ104V1DG59 suporta exibição640 ((RGB) × 480(VGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, dimensão da área de visualização de 214,6 ((W) × 162,4 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 620 g (Max.).LQ104V1DG59 pode fornecer 350 cd/m2 brilho de exibição 3001:1 relação de contraste transmissor, ângulo de visão 70/70/40/70 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas, e tempo de resposta de 20/40 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
