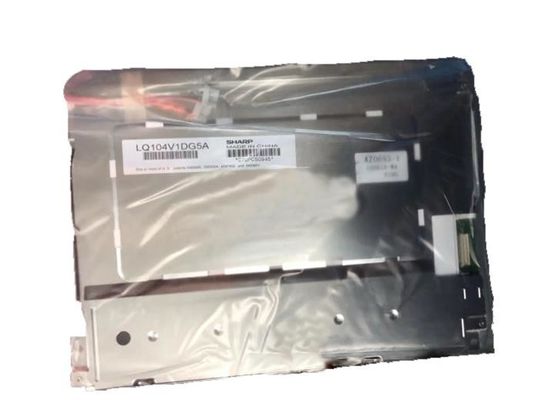

Detalhes do produto:
|
| Fabricante: | Afiado | Name modelo: | LQ104V1DG5A |
|---|---|---|---|
| Número do pixel: | 640 (RGB) ×480 (VGA) 76PPI | Tamanho da tela: | 10,4” |
| Luminância: | ² de 350 cd/m (tipo.) | Luminoso: | 2 PCes CCFL, 50K horas, nenhum motorista |
| Tipo do sinal: | RGB paralelo (1 ch, bocado 6), pinos do conector 31 | Máximo Avaliação: | Temp do armazenamento.: -30 ~ °C 70 Temp de funcionamento.: -10 ~ °C 65 |
| Realçar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
LQ104 série LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Tamanho do painel: | 10,4 polegadas | |||
|---|---|---|---|---|
| Características do pixel: | Definição | Arranjo do pixel | Dot Pitch (W×H) | Passo do pixel (W×H) |
| 640 (RGB) ×480, VGA | Listra vertical do RGB | 0.110×0.330 milímetro | 0.330×0.330 milímetro [76PPI] | |
| Tamanho mecânico: | Área ativa (W×H) | Área da moldura (W×H) | Dimensão do esboço (W×H) | Profundidade do esboço |
| 211.2×158.4 milímetro | 214.6×162.4 milímetro | 246.5×179.4 milímetro | 15,5 (máximo) milímetros | |
| Características do esboço: | Estilo do formulário | Prolongamento | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 (W: H) | Tipo da paisagem | ||
| Fixação: | Furos de montagem da cara (2-Φ3.4, 2-R1.7×4.4) na moldura esquerda, direita | |||
| Outras características: | Tampa do painel | Peso | Superfície | |
| - | 620g (máximo) | Revestimento antiofuscantes, duros (3H) | ||
| Informação básica: | Brilho | Modo de funcionamento | Relação do contraste |
|---|---|---|---|
| ² de 350 cd/m (tipo.) | TN, normalmente branco, transmissivo | 500:1 (tipo.) (transmissivo) | |
| Ângulo de visão (L/R/U/D) | Sentido de vista | Velocidade da resposta | |
| 70/70/50/60 (tipo.) (CR≥10) | 6 horas | 10/25 (tipo.) (Tr/Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor | Uma quantidade da cor | Cromaticidade branca da cor |
| 6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
| Variação da luminância: | 1,45 (máximo) (5 pontos) | ||
| Consumo de potência: | 6.4W |
|---|---|
| Taxa de quadros: | 60Hz |
| Varredura reversa: | Sim (U/D, L/R) |
| Sinal elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
|---|---|---|---|---|---|---|
| 210/140mA (tipo.) (3.3V/5.0V) | 3.3/5.0V (tipo.) | - | ||||
| Características da relação: | Posição | Tipo | Relação | |||
| - | Conector | RGB paralelo (1 ch, bocado 6) | ||||
| Relação de sinal: | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| HORAS | DF9MA-31P-1V (32) | PCes 1 | 1,0 milímetros | 31 pinos | DRGB-31P1C6B-010K | |
| Características do luminoso: | Tipo | Posição | Forma | Uma quantidade | Vida (horas) | Substituição |
|---|---|---|---|---|---|---|
| CCFL | Tipo da luz de borda (lado inferior) | Reto | 2 PCes | 50K (tipo.) | - | |
| CCFL elétrico: | Entrada atual | Entrada da tensão | Consumo | |||
| 3.5/6.0/7.0mA (mínimo/tipo. /Max.) | 466.7V (tipo.) | 5.6W (tipo.) | ||||
| Tensão de ligação | Frequência da lâmpada | |||||
| 1000/1450V (máximo) (Ta=+25/0℃) | 35/60/70 de quilohertz (mínimo/tipo. /Max.) | |||||
| Características da relação: | Posição | Tipo | Motorista de CCFL | |||
 |
Conector | Não | ||||
| Detalhe da relação | Tipo | Modelo | Uma quantidade | Pin Pitch | Pinos | Pin Assignment |
| JST | BHR-02 (8,0) VS-1N | 2 PCes | 8,0 milímetros | 2 pinos | BLL-2PINS-HL | |
LQ104V1DG5A apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 211,2 (W)×158.4 (H) milímetro, tamanho do esboço de 246,5 (W)×179.4 (H)×15.5 (D) milímetro, vendo um tamanho da área de 214,6 (W)×162.4 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro (3H), peso líquido de 620g (máximo). Como um TN, o produto normalmente branco, transmissivo de LCM, lata de LQ104V1DG5A fornece a relação transimissive do contraste do 500:1 do brilho da exposição do ² de 350 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta de 10/25 (tipo.) (Tr/Td) de escala da Senhora cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K. Este produto adotou 2 PCes CCFL porque é o sistema do luminoso que foi colocado como o tipo da luz de borda (lado inferior) e para ter uma estadia da vida ativa das horas 50K, motorista externo do luminoso é precisado adicionalmente.
