Detalhes do produto:
|
| Tipo do painel: | Apertas | Modelo de painel: | LQ104V1DG5B |
|---|---|---|---|
| Tipo de lâmpada: | 2 PCs CCFL, 50K horas, sem motorista | Interface de sinal: | Paralelo RGB (1 ch, 6 bits), 31 pinos Conector |
| Tamanho do painel: | 10,4” | LIGRIDADE: | ² de 350 cd/m (tipo.) |
| Resolução: | 640 ((RGB) × 480, VGA, 76PPI | Meio Ambiente: | Temperatura de funcionamento: -10 ~ 65 °C; Temperatura de armazenamento: -30 ~ 70 °C |
| Destacar: | Painel industrial de CCFL LVDS LCD,Painel do NEC TFT de CCFL |
||
Série LQ104 Série LQ104V1DG5B Série LQ104V1DG5A Série LQ104V1DG59 Série LQ104V1DG52 Série LQ104V1DG51
| Características do pixel: | Resolução | 640 ((RGB) × 480, VGA | Pitch de ponto (mm) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Formato de pixels | Faixa Vertical RGB | Pitch de pixels ((mm) | 0.330 × 0,330 (H × V) [76PPI] | |
| Tamanho mecânico: | Área ativa ((mm) | 211.2 ((H) × 158.4 ((V) | Área de bezel ((mm) | 214.6 ((H) × 162.4 ((V) |
| Esboço Dim. ((mm) | 246.5 ((H) × 179.4 ((V) | Profundidade ((mm) | 15.5 (máximo) | |
| Características do Esquema: | Estilo de formulário | Retângulo plano | Forma do contorno | |
| Proporção de aspecto | 4(H:V) | Orientação | Tipo de paisagem | |
| Instalação: | Orifícios de montagem da face (2-Φ3.4, 2-R1.7×4.4) na parte esquerda e direita do painel | |||
| Outras especificações: | Peso | 620 g (máximo) | Tratamento | Antiglare, revestimento duro (3H) |
| Informações Básicas: | Luminância ((cd/m2) | 350 (tipo) | Relação de contraste | 3501 (tipo) (transmissor) |
|---|---|---|---|---|
| Ângulo de visão | 70/70/40/70 (tipo) | Modo de exibição | TN, normalmente branco, transmissor | |
| Melhor visão | Às seis horas. | Resposta (s) | 10/25 (tipo) | |
| Desempenho de cores: | Coordenada branca | X:0.313; Y:0.329 | Exibir cores | 262K (6-bit) |
| Temperatura da cor | 6485K | Uniformidade branca | 1.45 (max.) ((5 pontos) |
| Sinalização elétrica: | Fornecimento de tensão | 3.3/5.0V (tipo) | Fornecimento atual | 200/130 mA (tipo) | ||
|---|---|---|---|---|---|---|
| Tipo de sinal: | RGB paralelo (1 ch, 6 bits) | Voltagem do sinal | - | |||
| Características da interface: | Posição | - | Tipo | Conector | ||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| HRS | DF9MA-31P-1V | 1 colher | 31 pinos | 10,0 mm | DRGB-31P1C6B-010K | |
| Características da luz de fundo: | Forma | Direita. | Tipo | CCFL | Posição | Tipo de luz de borda (lado superior) |
|---|---|---|---|---|---|---|
| Substituição | Substituivel | Quantidade | 2 peças | Tempo de vida | 50K ((min.) (horas) | |
| Lâmpada Elétrica: | Fornecimento de tensão | 467 V (tipo) | Fornecimento atual | 3.0/6.5/7.0mA (min./tipo/máximo) | ||
| Frequência | 35/60/70KHz (min./tipo/máximo) | Voltagem de arranque | 1000/1450V (máximo) (Ta=+25/0°C) | |||
| Consumo | 5.6W (tipo) | |||||
| Características da interface: | Posição | Tipo | Conector | |||
| Detalhes da interface: | Marca | Modelo | Quantidade | Pins | Pico | Configuração do pin |
| JST | BHR-03VS-1 | 2 peças | 3 pinos | 40,0 mm | BLL-3PINS-HNL | |
| Controlador de luz de fundo: |
- Não, não. |
|||||

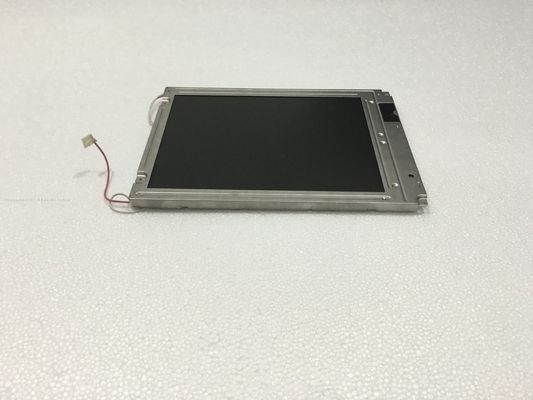

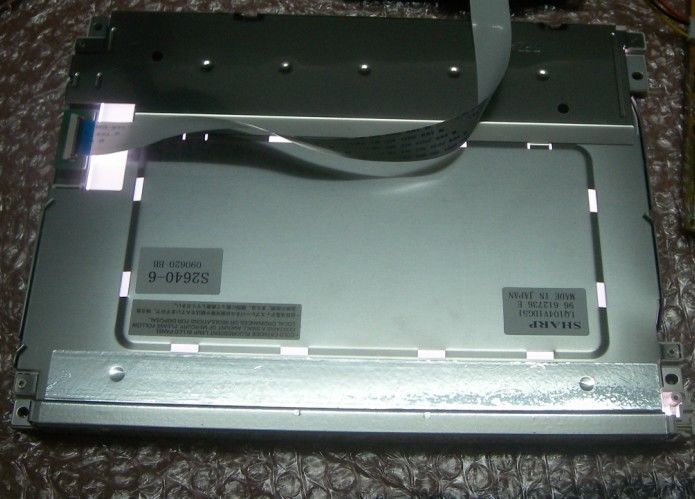

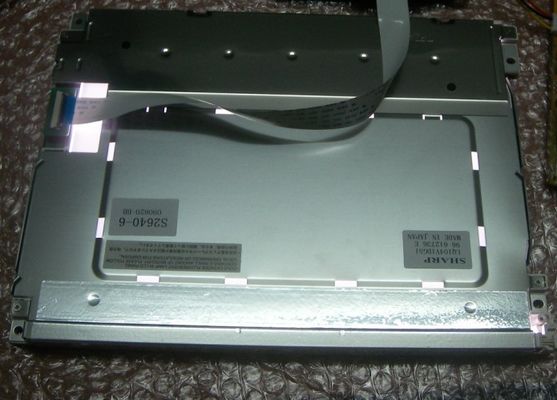

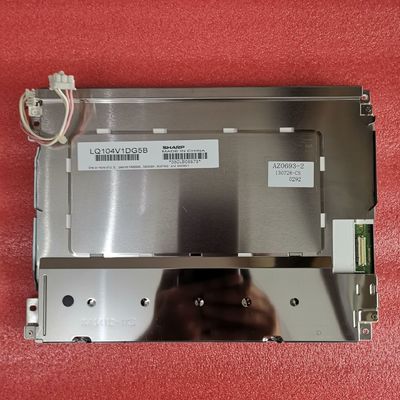

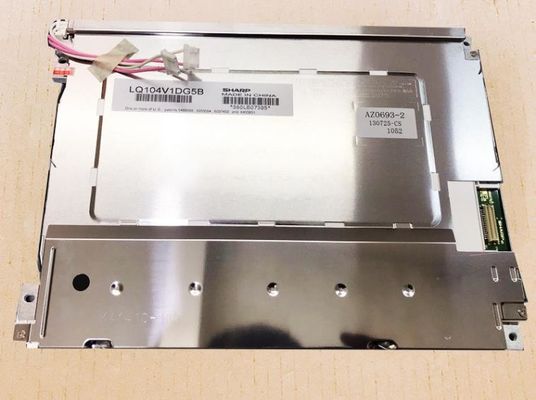

LQ104V1DG5B suporta exibição640 ((RGB) × 480(VGA) com proporção de 4: 3 (W: H), cujos pixels estão dispostos em Faixa Vertical RGB. Quanto aos detalhes mecânicos, ele possui área ativa de 211.2 ((W) × 158.4 ((H) mm, tamanho de contorno de 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, dimensão da área de visualização de 214,6 ((W) × 162,4 ((H) mm, com tratamento de superfície de Antiglare, revestimento duro (3H), peso líquido de 620 g (Max.).LQ104V1DG5B pode fornecer 350 cd/m2 brilho de exibição 3501:1 relação de contraste transmissor, ângulo de visão 70/70/40/70 (tipo) (CR≥10) (L/R/U/D), melhor direcção de visão às 6 horas e tempo de resposta de 10/25 (tipo) (Tr/Td) ms.A escala de cinza ou o brilho do sub-pixel é determinado com um sinal de escala de cinza de 6 bits para cada ponto, apresentando assim uma paleta de cores de 262K. Este produto adotou 2 pcs CCFL como sistema de retroiluminação que foi colocado como tipo de luz Edge (lado superior) e têm um tempo de vida útil de 50K horas,É adicionalmente necessário um controlador de luz de fundo externo.
