Detalhes do produto:
|
| Modelo do painel: | LQ104V1DG81 | Tipo do painel: | Afiado |
|---|---|---|---|
| Relação de sinal: | CMOS (1 ch, bocado 6), conector de 31 pinos | Tipo da lâmpada: | WLED, horas 50K, com motorista do diodo emissor de luz |
| tamanho do painel: | 10,4” | DEFINIÇÃO: | 640 (RGB) ×480, VGA, 76PPI |
| BRILHO: | ² de 450 cd/m (tipo.) | Ambiente: | Temp de funcionamento.: -30 ~ °C 80; Temp do armazenamento.: -30 ~ °C 80 |
| Realçar: | Exposição de LVDS TFT LCD,Exposição do LCD do brilho alto de WLED |
||
LQ104 Série LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Informação básica: | Marca | Name modelo | Tipo | Alias modelo |
|---|---|---|---|---|
| LQ104V1DG81 | Um-si TFT LCD, LCM | - | ||
| Avaliações máximas: | RoHS | Temperatura de funcionamento | Temperatura de armazenamento | Nível da vibração |
| -30 ~ °C 80 | -30 ~ °C 80 | - |
| Tamanho da tela: | 10,4” | |||
|---|---|---|---|---|
| Características do pixel: | Número do pixel | Formato do pixel | Dot Pitch (H×V) | Passo do pixel (H×V) |
| 640 (RGB) ×480, VGA | Listra vertical do RGB | 0.110×0.330 milímetro | 0.330×0.330 milímetro [76PPI] | |
| Tamanho mecânico: | Área de exposição (H×V) | Abertura da moldura (H×V) | Dimensão total (H×V) | Profundidade total |
| 211.2×158.4 milímetro | 214.6×162.4 milímetro | 246.5×179.3 milímetro | 13,0 (máximo) milímetros | |
| Características do esboço: | Forma do formulário | Prolongamento (H: V) | Orientação | Dê forma ao estilo |
| Retângulo liso | 4:3 | Tipo da paisagem | ||
| Outras especs.: | Massa | Tampa do painel | Tratamento de superfície | |
| 500g | - | Revestimento antiofuscantes, duros (3H) | ||
| Informação básica: | Luminância | Modo do trabalho | Relação do contraste |
|---|---|---|---|
| ² de 450 cd/m (tipo.) | TN, normalmente branco, transmissivo | 800:1 (tipo.) (transmissivo) | |
| Boa vista em | Ângulo de visão | Tempo de resposta | |
| 6 horas | 80/80/65/80 (tipo.) (CR≥10) | 35 (tipo.) (Tr+Td) (Senhora) | |
| Cor da exposição: | Temperatura de cor: | Cor do apoio | Coordenada da cor |
| 7351K | 262K (6-bit) | X: 0,300; Y: 0,320 | |
| 1931 cor Gamlt: | Relação de NTSC | cobertura do sRGB | Cobertura de Adobe RGB |
| 49% | 68% | 51% | |
| Cobertura DCI-P3 | Cobertura Rec.2020 | Observações | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformidade branca: | 1,33 (máximo) (5 pontos) | ||
| Características do luminoso: | Tipo | Posição | Vida (horas) | Uma quantidade | Forma | Substituição |
|---|---|---|---|---|---|---|
| WLED | Tipo da luz de borda | 50K (tipo.) | - | - | Substituível | |
| Características da relação: | Motorista State de WLED | Tipo físico | Posição da relação | |||
| Com motorista do diodo emissor de luz | Conector | - | ||||
| Detalhe da relação | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| JST | SM06B-SHLS-TF | PCes 1 | 6 pinos | 1,0 milímetros | ||
| Motorista Electrical de WLED: | Tensão entrada | Corrente entrada | Consumo de potência | |||
| 12.0±1.2V | 400/500mA (tipo. /Max.) | - | ||||
| Sinal elétrico: | Tensão entrada | Corrente entrada | Consumo de potência | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo.) | 230/300mA (tipo. /Max.) | - | ||||
| Características da relação: | Tipo do sinal | Tipo físico | Posição da relação | |||
| CMOS (1 ch, 6 mordidos) | Conector | - | ||||
| Detalhe da relação: | Marca | Name modelo | Uma quantidade | Pinos | Pin Pitch | Pin Configuration |
| HORAS | DF9MA-31P-1V (32) | PCes 1 | 31 pinos | 1,0 milímetros | DRGB-31P1C6B-010F | |

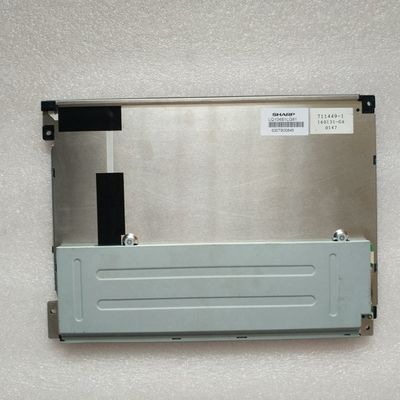

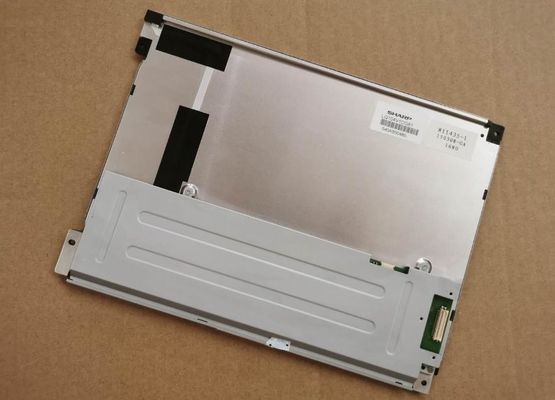

LQ104V1DG81 apoia a exposição 640 (RGB) ×480 (VGA) com prolongamento do 4:3 (W: H), cujos os pixéis são arranjados na listra vertical do RGB. Quanto para ao detalhe mecânico, caracteriza uma área ativa de 211,2 (W)×158.4 (H) milímetro, tamanho do esboço de 246,5 (W)×179.3 (H)×13 (D) milímetro, vendo um tamanho da área de 214,6 (W)×162.4 (H) milímetro, com o treament de superfície do revestimento antiofuscante, duro (3H), peso líquido de 500g. Como um TN, o produto normalmente branco, transmissivo de LCM, lata LQ104V1DG81 fornece a relação transimissive do contraste do 800:1 do brilho da exposição do ² de 450 cd/m, 80/80/65/80 (tipo.) (CR≥10) (L/R/U/D) ângulo de vista, o melhor sentido da vista em 6 horas, e o tempo de resposta (tipo.) (Tr+Td) da escala da Senhora 35 cinza ou do brilho do secundário-pixel são determinados com um sinal da escala cinzenta de 6 bocados para cada ponto, assim apresentando uma paleta das cores 262K, também com desempenho da gama 50% da cor (NTSC). Este produto adotou WLED porque é o sistema do luminoso que foi colocado como o tipo da luz de borda e tem uma estadia da vida ativa das horas 50K, com motorista do diodo emissor de luz.
